DALI LED CONTROLLER
Mit den hier aufgeführten Komponenten können Sie LED-Streifen, LED-Spots, Panels und mehr in eine DALI Lichtsteuerung integrieren.
DALI-LED-Controller DT8 Universal | DALI-Master Funktion | 4x4A
69,00 €*
LED-Controller für DALI DT8 Betrieb mit 4 x 4 Ampere Ausgängen.
Da der Controller DT8 beherrscht, kann er in verschiedenen Modi betrieben werden:
RGB(W)
CCT tunablewhite mit je 2 Ausgängen für Warmweiß & Kaltweiß
XY Koordinaten für Farbsteuerung
Die Wahl des Modus geschieht über das OLED Display am Controller, genauso wie das Einstellen der DALI-Adresse. Die Adresse kann aber auch automatisch vom DALI-Master vergeben werden.DALI Master FunktionDer Controller kann DALI-Master Funktionen übernehmen und benötigt daher keinen separaten DALI-Master. Typische DALI-Funktionen, wie das Zuweisen zu Gruppen und Szenen, das Setzen von Fade-Zeiten, Min. Helligkeitslevel, Power On Verhalten uvm. kann direkt am Controller vorgenommen werden.
Verkabelungsbeispiel
Lieferumfang:
1x Empfänger LK124
Technische Daten:
Kanäle: 4Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 4A pro AusgangEingang: (V+/Masse, DALI in)Ausgang: (4 x LED, V+, DALI out)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CMaße: LxBxH 170x54x28mm
Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können.
Maßzeichnungen:
Artikelnummer:
LK124
DALI-LED-Controller DT8 Universal | PushDim Funktion | 5x4A
75,00 €*
LED-Controller für DALI und komfortablen PUSH DIM Betrieb. Neben der DALI-Funktionalität erlaubt dieser Controller auch eine umfangreiche PUSH DIM Steuerung, so dass z.B. bei Einsatz entsprechender CCT-LED-Streifen mit nur einem Lichttaster Ein/Aus, Dimmen und der Verändern der Farbtemperatur möglich sind.DALI Modus
Da der Controller DT8 beherrscht, kann er in verschiedenen Modi betrieben werden:
RGB(W) RGB+CCT
CCT Tunablewhite mit je 2 Ausgängen für Warmweiß & Kaltweiß (separat angesteuert)
Weiße LED mit 5 Ausgängen (parallel angesteuert)
XY Koordinaten für Farbsteuerung
Die Wahl des Modus geschieht über das kleine Display am Controller, genauso wie das Einstellen der DALI-Adresse. Die Adresse kann aber auch automatisch vom DALI-Master vergeben werden.
Verkabelung für RGBW und XY-Modus
Verkabelung für CCT-Modus
Verkabelung für rein weiße LED-Streifen (parallel angesteuert)
PUSH DIM Modus
Der Controller bietet zudem einen sehr praktischen PUSH DIM Modus. Anstatt des DALI-Signals wird dann ein einfacher Taster angeschlossen. Dieser bietet folgende Funktionen:
Einzelkanal Modus: Kurzes Drücken > Ein / Aus | Langes Drücken > Dimmen
CCT Tunable White Modus (Balanced): Kurzes Drücken > Ein / Aus | Langes Drücken > Dimmen | Doppelt drücken > Wechsel zum CCT Modus > Langes Drücken verändert die Farbtemperatur
RGB Modus: Kurzes Drücken > Ein / Aus | Langes Drücken > Dimmen | Doppelt drücken > Wechsel zum RGB Farb-Modus > Langes Drücken verändert die Farbe
D.h. es kann hier z.B. mit nur einem einzigen Lichttaster an der Wand eine komfortable Steuerung der Helligkeit, der Farbtemperatur (oder Farbe) und Ein / Aus realisieren.
Verkabelung für PUSH DIM Modus (im Beispiel als CCT Aufbau)
> Video-Anleitung zur PushDim Installation
Lieferumfang:
1x Empfänger LK124pro
Technische Daten:
Kanäle: 5Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 4A je Ausgangsport, 1.500Hz PWMEingang: (V+/Masse, DALI oder PUSH DIM in)Ausgang: (5 x LED-Kanal, V+, DALI out)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CAbmessungen: LxBxH 170x54x28mm
Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt) ggf. unsere speziellen Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, so dass hier direkt die beiden Spannungseingänge des Controllers genutzt werden können.
Maßzeichnungen:
Artikelnummer:
LK124pro

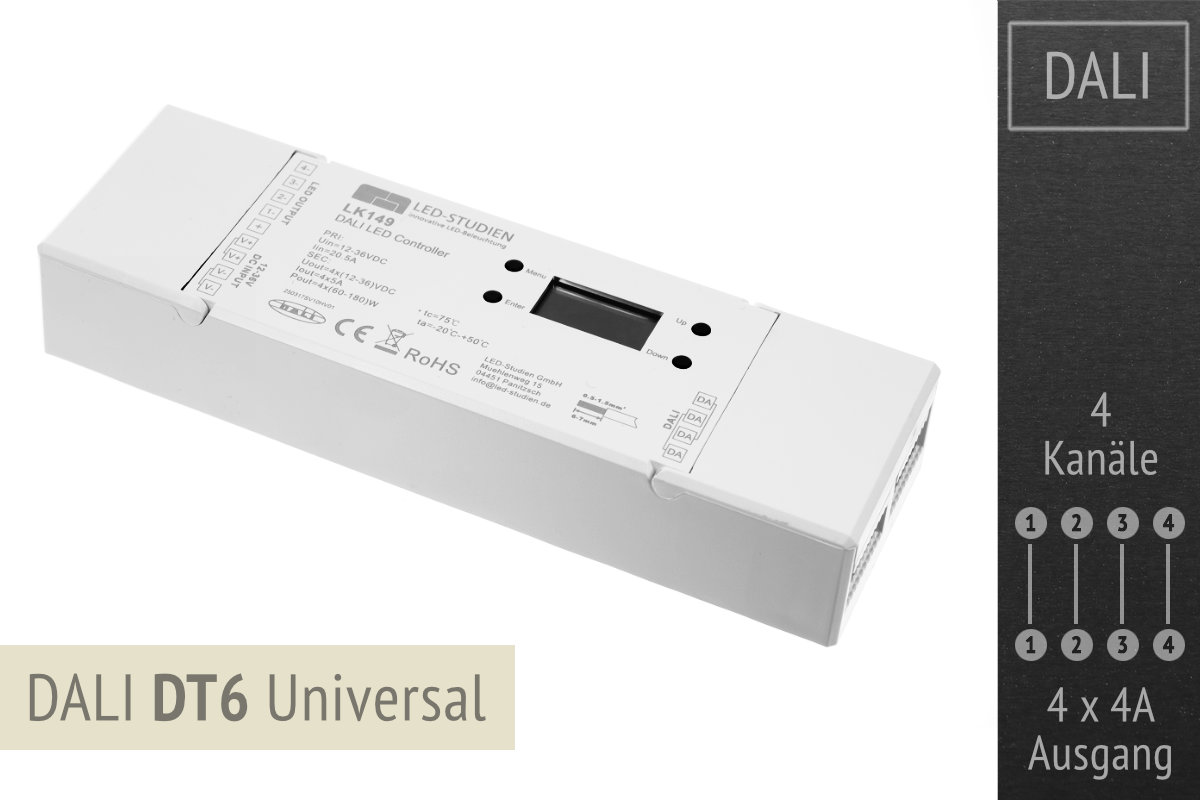

DALI-LED-Controller DT6 Universal | DALI-Master Funktion | 4x4A
69,00 €*
LED-Controller für DALI DT6 Betrieb mit 4 x 4 Ampere Ausgängen.
DALI Master Funktioneinstellbare PWM-Frequenz bis 30kHzDim-Kurve einstellbar (lin/log)
Das Setup geschieht über das OLED Display am Controller, genauso wie das Einstellen der DALI-Adresse. Die Adresse kann aber auch automatisch vom DALI-Master vergeben werden.DALI Master FunktionDer Controller kann DALI-Master Funktionen übernehmen und benötigt daher keinen separaten DALI-Master. Typische DALI-Funktionen, wie das Zuweisen zu Gruppen und Szenen, das Setzen von Fade-Zeiten, Min. Helligkeitslevel, Power On Verhalten uvm. kann direkt am Controller vorgenommen werden.
Verkabelungsbeispiel
Lieferumfang:
1x Empfänger LK149
Technische Daten:
Kanäle: 4Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 4A pro AusgangEingang: (V+/Masse, DALI in)Ausgang: (4 x LED, V+, DALI out)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CMaße: LxBxH 170x54x28mm
Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können.
Maßzeichnungen:
Artikelnummer:
LK149

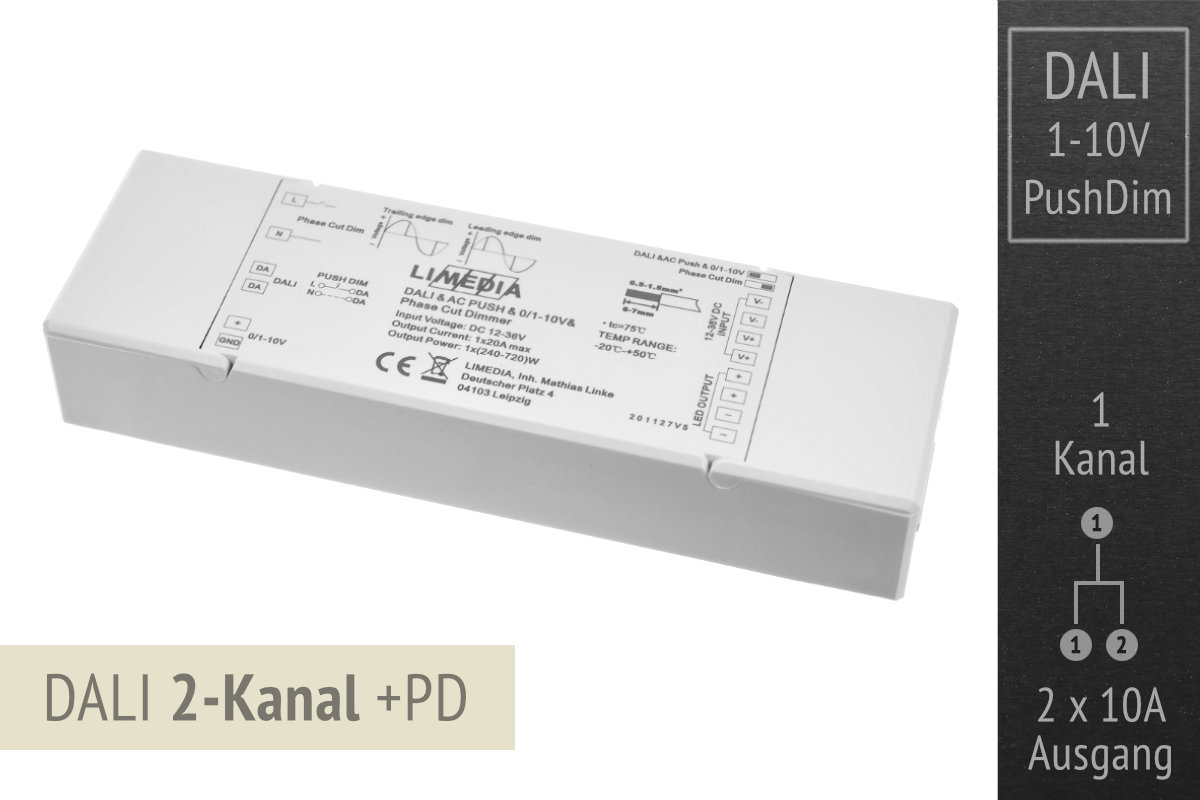

Multi LED-Controller für DALI, 1-10V, PushDim & TRIAC | 2 x 10A
69,00 €*
Multifunktionaler LED-Controller mit 2 x 10A Ausgangsleistung für diverse Steuerarten:DALI DT6 (1 Adresse)0/1-10V PushDim (230V)230V Phasenabschnitt (TRIAC)
Dadurch kann der Controller in den verschiedensten Setups verwendet werden und so z.B. eine Installation mit LED-Streifen in bestehende Steuerungskonzepte integrieren. Mit 2 x 10 Ampere Ausgangsleistung ist er auch für große LED-Installationen gut gerüstet.
Verkabelungsbeispiele 0/1-10V
DALI
230V PushDim
230V Phasenschnitt
Lieferumfang:
1x Empfänger LK145
Technische Daten:
Ausgänge: 2Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 10A pro AusgangEingang: (V+/Masse,
Phasenschnitt,
DALI in / PushDim, 0/1-10V)Ausgang: (2 x LED)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CMaße: LxBxH 170x54x28mm
Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können.
Maßzeichnungen:
Artikelnummer:
LK145

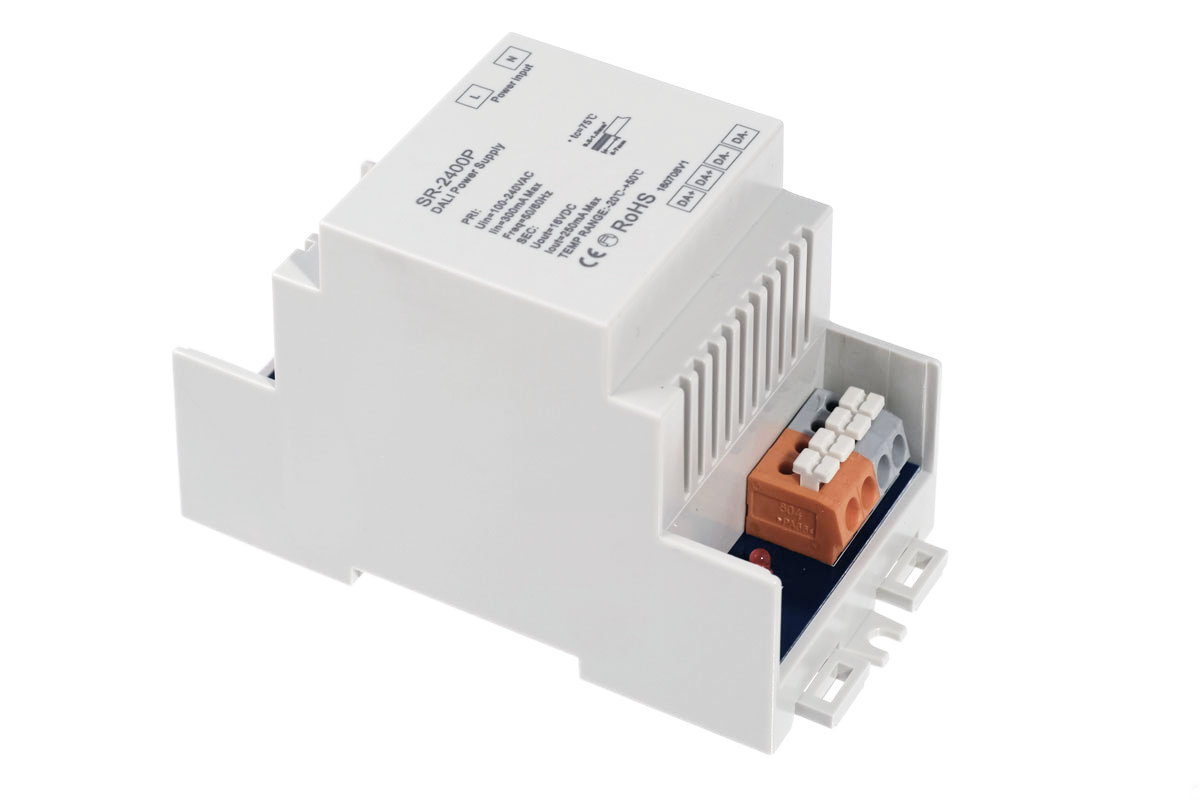

DALI Bus Stromversorgung
79,00 €*
Stromversorgung für den DALI Bus.
Eingangsspannungsbereich: 100-240VAC
Ausgang: 16VDC, max. 250mA
Installation:
Technische Daten:
Dimensionen:
Artikelnummer:
LK109
DALI Taster-Modul für bis zu 4 Taster
69,00 €*
Controller Variante wählen:
Master Control
DALI Taster Modul zur Steuerung von bis zu 4 DALI Leuchten über 4 Taster.Das kompakte Taster Modul passt in die Unterputzdose und kann mit bis zu 4 Tastern gesteuert werden. Über die beiden Drehschalter lässt sich die zu steuernde Startadresse einstellen, welche dann über den Taster K1 gesteuert wird. Der Taster K2 steuert die Startadresse + 1, K3 Startadresse + 2 und K4 Startadresse +3. Ein Kurzer Druck auf den Taster schaltet den jeweiligen Kanal abwechselnd ein bzw. aus, ein langer Druck dimmt auf bzw. ab.
Installation:
Technische Daten:
Dimensionen:
Anschlüsse:
Artikelnummer:
LK110
Varianten ab 55,00 €*
DALI Wandtaster Touch | 4-Kanal
55,00 €*
Controller Variante wählen:
Wandtaster
Fernbedienung für den Wandeinbau zum Einsatz mit dem 4-Kanal DALI LED Controller LK90 aus unserem Programm. Über die Taster lassen sich die einzelnen Zonen An-/Ausschalten und Dimmen.
Lieferumfang:
1x Wand-Fernbedienung DALI LK88
Technische Daten:
Abmessungen: LxBxH 86x86x41mm
Artikelnummer:
LK88
DALI (Digital Addressable Lighting Interface) ist ein Standard für die Steuerung von Beleuchtungssystemen.
DT6 und DT8 sind verschiedene Device Types innerhalb des DALI-Standards, die sich in ihrer Funktionalität unterscheiden:
Vorteile von DALI DT8 gegenüber DT6:
1. Farbliche Steuerung mit nur einer Adresse:
- DT6: Erfordert für zweikanalige Leuchten (z. B. Tunable White, RGB oder RGBW) pro Kanal eine separate DALI-Adresse. Das bedeutet, dass eine Tunable-White-Leuchte zwei Adressen belegt.
- DT8: Unterstützt mehrere Kanäle auf einer einzigen DALI-Adresse. Dadurch kann eine Tunable-White- oder RGB(W)-Leuchte mit nur einer Adresse gesteuert werden.
2. Effizientere Nutzung der DALI-Adressen:
- Da DT8 eine Mehrkanalsteuerung über eine Adresse ermöglicht, lassen sich mehr Leuchten in einem DALI-Universum (max. 64 Adressen pro Linie) betreiben.
3. Einfachere Konfiguration und Inbetriebnahme:
- DT8 reduziert die Komplexität, da keine separate Gruppierung oder Synchronisierung zwischen verschiedenen Adressen erforderlich ist.
4. Bessere Synchronisation von Farbkanälen:
- Bei DT6 können minimale Signalverzögerungen zwischen den einzelnen Kanälen zu Farbabweichungen führen. DT8 gewährleistet eine präzisere und synchronisierte Steuerung aller Farbkanäle.
5. Unterstützung mehrerer Farbmodi:
- DT8 kann verschiedene Farbsteuerungsarten unterstützen, darunter: Tunable White (Tc Mode) – Veränderung der Farbtemperatur zwischen Warmweiß und Kaltweiß. RGB(W) Mode – Steuerung von RGB- oder RGBW-Farben. Bei DT6 müsste man dafür mehrere Adressen konfigurieren.
Wann ist DT8 die bessere Wahl?
- Wenn eine effiziente Nutzung der DALI-Adressen erforderlich ist (z. B. in großen Projekten).
- Wenn eine einfache Einrichtung und Wartung bevorzugt wird.
- Wenn eine synchrone Steuerung mehrerer Farbkanäle nötig ist.
Fazit:
DALI DT8 bietet eine effizientere und flexiblere Steuerung mehrkanaliger Leuchten im Vergleich zu DT6, indem es mehrere Lichtkanäle unter einer einzigen Adresse verwaltet. Dies vereinfacht die Installation, spart Adressen und verbessert die Synchronisation.
Beispiel einer DALI Installation:
