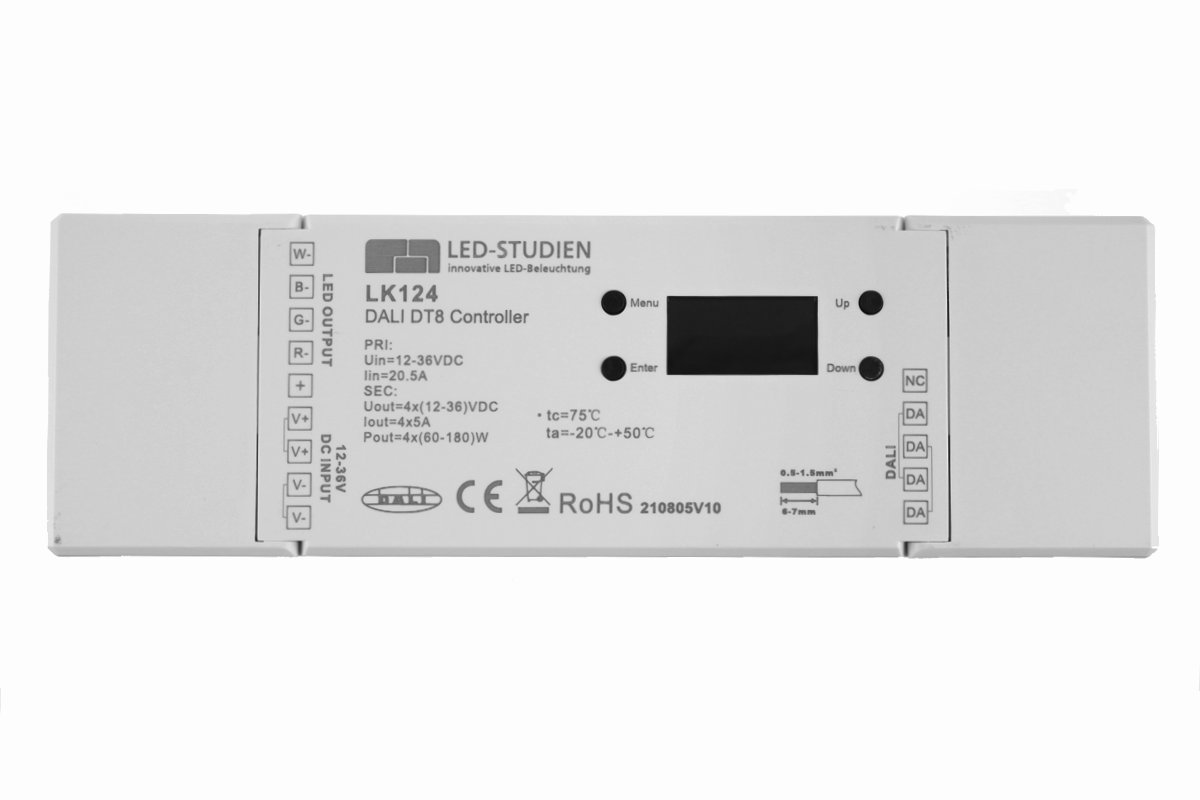

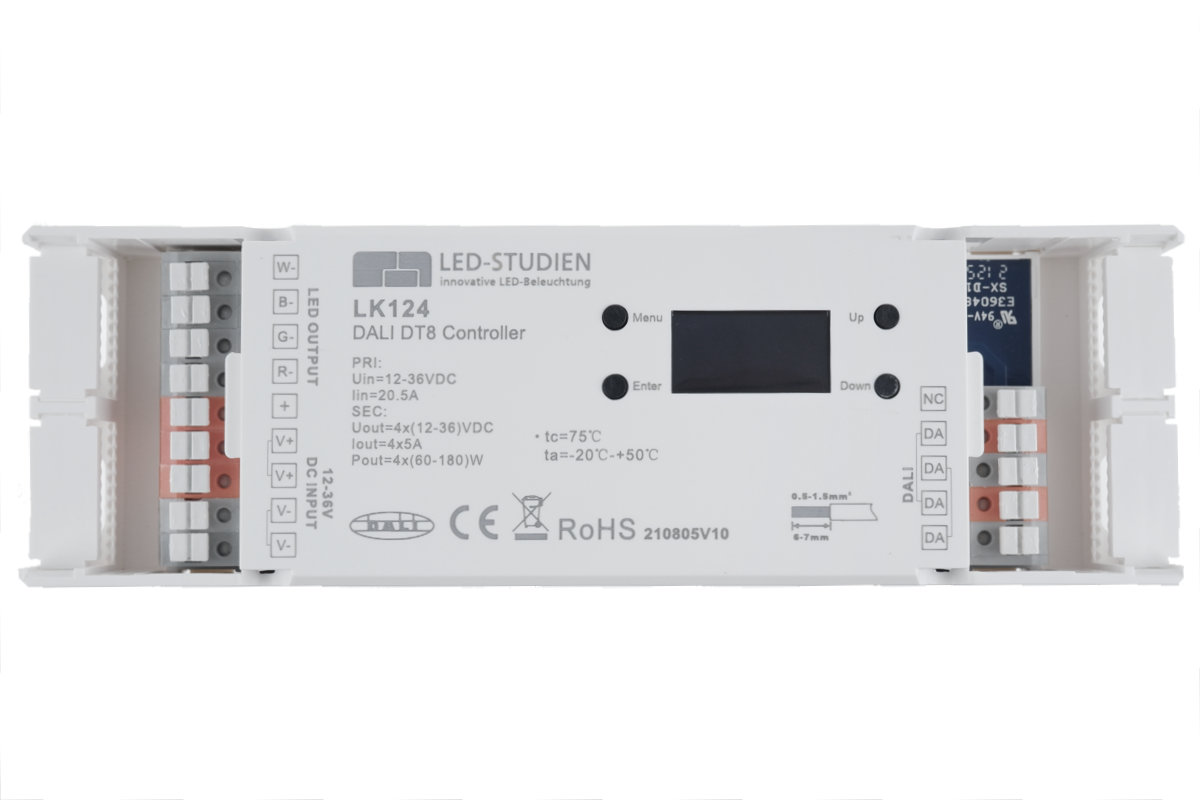

DALI-LED-Controller DT8 Universal | DALI-Master Funktion | 4x4A

69,00 €*

Sofort verfügbar, Lieferzeit: 3-5 Tage

Artikelnummer: LK124
Lagerbestand: 35

LED-Controller für DALI DT8 Betrieb mit 4 x 4 Ampere Ausgängen.

Da der Controller DT8 beherrscht, kann er in verschiedenen Modi betrieben werden:

  • RGB(W)
  • CCT tunablewhite mit je 2 Ausgängen für Warmweiß & Kaltweiß
  • XY Koordinaten für Farbsteuerung

Die Wahl des Modus geschieht über das OLED Display am Controller, genauso wie das Einstellen der DALI-Adresse. Die Adresse kann aber auch automatisch vom DALI-Master vergeben werden.

DALI Master Funktion
Der Controller kann DALI-Master Funktionen übernehmen und benötigt daher keinen separaten DALI-Master. Typische DALI-Funktionen, wie das Zuweisen zu Gruppen und Szenen, das Setzen von Fade-Zeiten, Min. Helligkeitslevel, Power On Verhalten uvm. kann direkt am Controller vorgenommen werden.


Verkabelungsbeispiel





Lieferumfang:

1x Empfänger LK124



Technische Daten:

Kanäle: 4
Spannung: 12V-36V DC
Leistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)
Belastung: 4A pro Ausgang
Eingang: (V+/Masse, DALI in)
Ausgang: (4 x LED, V+, DALI out)
IP Klasse: IP 20
Umgebungstemperatur: -20°C - +50°C
Maße: LxBxH 170x54x28mm

Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können.



Maßzeichnungen:

LK124 DALI DT8 Abmessungen
