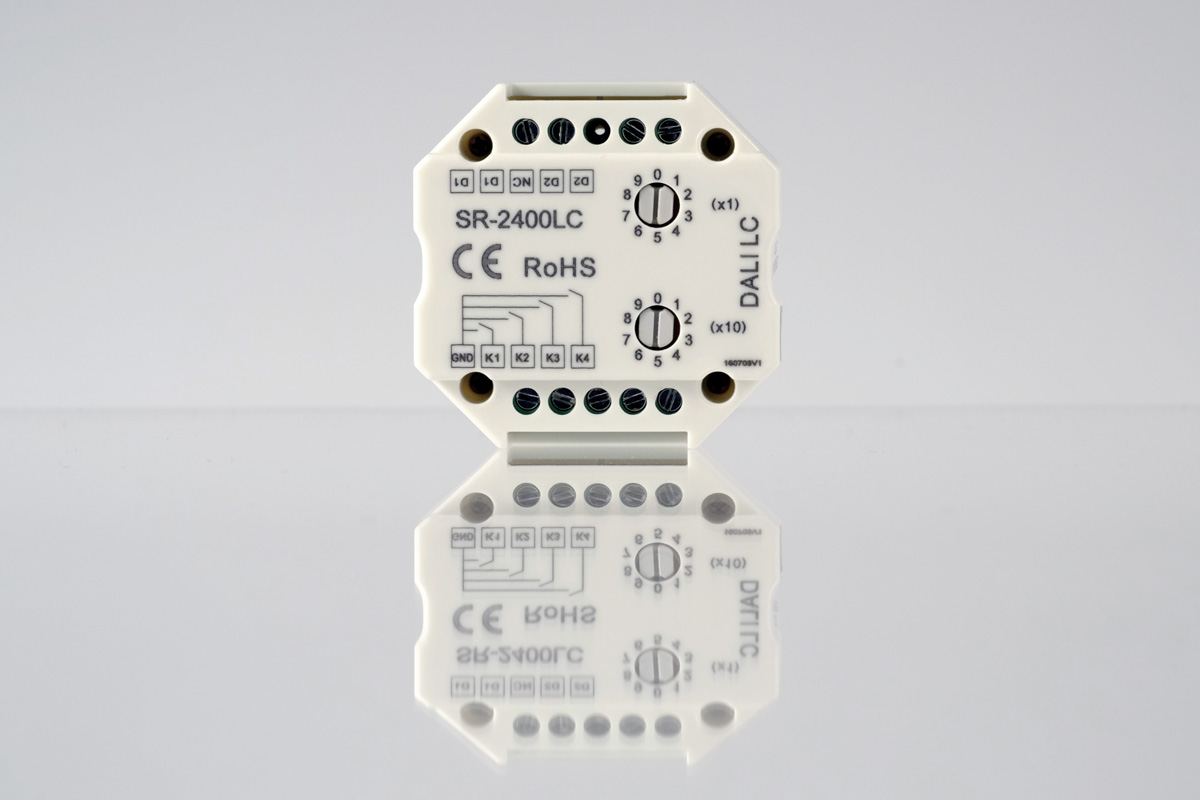

DALI Taster-Modul für bis zu 4 Taster

Multifunktionaler LED-Controller mit 2 x 10A Ausgangsleistung für diverse Steuerarten:DALI DT6 (1 Adresse)0/1-10V PushDim (230V)230V Phasenabschnitt (TRIAC) Dadurch kann der Controller in den verschiedensten Setups verwendet werden und so z.B. eine Installation mit LED-Streifen in bestehende Steuerungskonzepte integrieren. Mit 2 x 10 Ampere Ausgangsleistung ist er auch für große LED-Installationen gut gerüstet. Verkabelungsbeispiele 0/1-10V DALI 230V PushDim 230V Phasenschnitt Lieferumfang: 1x Empfänger LK145 Technische Daten: Ausgänge: 2Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 10A pro AusgangEingang: (V+/Masse, Phasenschnitt, DALI in / PushDim, 0/1-10V)Ausgang: (2 x LED)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CMaße: LxBxH 170x54x28mm ​Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können. Maßzeichnungen:

LED-Controller für DALI DT6 Betrieb mit 4 x 4 Ampere Ausgängen.  DALI Master Funktioneinstellbare PWM-Frequenz bis 30kHzDim-Kurve einstellbar (lin/log) Das Setup geschieht über das OLED Display am Controller, genauso wie das Einstellen der DALI-Adresse. Die Adresse kann aber auch automatisch vom DALI-Master vergeben werden.DALI Master FunktionDer Controller kann DALI-Master Funktionen übernehmen und benötigt daher keinen separaten DALI-Master. Typische DALI-Funktionen, wie das Zuweisen zu Gruppen und Szenen, das Setzen von Fade-Zeiten, Min. Helligkeitslevel, Power On Verhalten uvm. kann direkt am Controller vorgenommen werden. Verkabelungsbeispiel Lieferumfang: 1x Empfänger LK149 Technische Daten: Kanäle: 4Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 4A pro AusgangEingang: (V+/Masse, DALI in)Ausgang: (4 x LED, V+, DALI out)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CMaße: LxBxH 170x54x28mm ​Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können. Maßzeichnungen:

LED-Controller für DALI und komfortablen PUSH DIM Betrieb. Neben der DALI-Funktionalität erlaubt dieser Controller auch eine umfangreiche PUSH DIM Steuerung, so dass z.B. bei Einsatz entsprechender CCT-LED-Streifen mit nur einem Lichttaster Ein/Aus, Dimmen und der Verändern der Farbtemperatur möglich sind.DALI Modus Da der Controller DT8 beherrscht, kann er in verschiedenen Modi betrieben werden: RGB(W) RGB+CCT CCT Tunablewhite mit je 2 Ausgängen für Warmweiß & Kaltweiß (separat angesteuert) Weiße LED mit 5 Ausgängen (parallel angesteuert) XY Koordinaten für Farbsteuerung Die Wahl des Modus geschieht über das kleine Display am Controller, genauso wie das Einstellen der DALI-Adresse. Die Adresse kann aber auch automatisch vom DALI-Master vergeben werden. Verkabelung für RGBW und XY-Modus   Verkabelung für CCT-Modus   Verkabelung für rein weiße LED-Streifen (parallel angesteuert) PUSH DIM Modus Der Controller bietet zudem einen sehr praktischen PUSH DIM Modus. Anstatt des DALI-Signals wird dann ein einfacher Taster angeschlossen. Dieser bietet folgende Funktionen: Einzelkanal Modus: Kurzes Drücken > Ein / Aus | Langes Drücken > Dimmen CCT Tunable White Modus (Balanced): Kurzes Drücken > Ein / Aus | Langes Drücken > Dimmen | Doppelt drücken > Wechsel zum CCT Modus > Langes Drücken verändert die Farbtemperatur RGB Modus: Kurzes Drücken > Ein / Aus | Langes Drücken > Dimmen | Doppelt drücken > Wechsel zum RGB Farb-Modus > Langes Drücken verändert die Farbe  D.h. es kann hier z.B. mit nur einem einzigen Lichttaster an der Wand eine komfortable Steuerung der Helligkeit, der Farbtemperatur (oder Farbe) und Ein / Aus realisieren.   Verkabelung für PUSH DIM Modus (im Beispiel als CCT Aufbau) > Video-Anleitung zur PushDim Installation Lieferumfang: 1x Empfänger LK124pro Technische Daten: Kanäle: 5Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 4A je Ausgangsport, 1.500Hz PWMEingang: (V+/Masse, DALI oder PUSH DIM in)Ausgang: (5 x LED-Kanal, V+, DALI out)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CAbmessungen: LxBxH 170x54x28mm ​Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt) ggf. unsere speziellen Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, so dass hier direkt die beiden Spannungseingänge des Controllers genutzt werden können. Maßzeichnungen:

LED-Controller für DALI DT8 Betrieb mit 4 x 4 Ampere Ausgängen.  Da der Controller DT8 beherrscht, kann er in verschiedenen Modi betrieben werden: RGB(W)  CCT tunablewhite mit je 2 Ausgängen für Warmweiß & Kaltweiß XY Koordinaten für Farbsteuerung Die Wahl des Modus geschieht über das OLED Display am Controller, genauso wie das Einstellen der DALI-Adresse. Die Adresse kann aber auch automatisch vom DALI-Master vergeben werden.DALI Master FunktionDer Controller kann DALI-Master Funktionen übernehmen und benötigt daher keinen separaten DALI-Master. Typische DALI-Funktionen, wie das Zuweisen zu Gruppen und Szenen, das Setzen von Fade-Zeiten, Min. Helligkeitslevel, Power On Verhalten uvm. kann direkt am Controller vorgenommen werden. Verkabelungsbeispiel Lieferumfang: 1x Empfänger LK124 Technische Daten: Kanäle: 4Spannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)Belastung: 4A pro AusgangEingang: (V+/Masse, DALI in)Ausgang: (4 x LED, V+, DALI out)IP Klasse: IP 20Umgebungstemperatur: -20°C - +50°CMaße: LxBxH 170x54x28mm ​Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können. Maßzeichnungen:

Stromversorgung für den DALI Bus. Eingangsspannungsbereich: 100-240VAC Ausgang: 16VDC, max. 250mA Installation:   Technische Daten: Dimensionen:
