Die neue COMPACT-Verbindungsklemme 221 von WAGO ist für alle Leiterarten geeignet. Die Betätigungshebel sich leichtgängig, trotzdem hat man einen breiten Bereich für den Querschnitt und eine sichere Verbindung.
Technische Daten:
Gesamte Anzahl der Potentiale
1
Farbe
transparent
Bemessungsdaten gemäß 1
EN 60664
Bemessungsspannung EN (1) [V]
450
Bemessungsstoßspannung (1) [kV]
4
Nennstrom (1) [A]
32
Anschlusstechnik (1)
CAGE CLAMP®
Leiterart 1
eindrähtig + mehrdrähtig
Querschnitt von
0.2 mm² / 24AWG
Querschnitt bis
4 mm² / 12 AWG
Leiterart 2
feindrähtig
Querschnitt von
0.14 mm² / 24 AWG
Querschnitt bis
4 mm² /12 AWG
Abisolierlänge von
11 mm
Verdrahtungsart
Seitliche Verdrahtung
Entflammbarkeit gemäß UL 94
V2
Breite 2/3/5 polig
13.1/18.7/29.9 mm
Höhe
8.3 mm
Tiefe
18.6 mm
Kompakte Halterungen für die schmalen D2411 Durchgangsverbinder von WAGO. Es passen jeweils 3 bzw. 5 Klemmen nebeneinander und ermöglichen so eine saubere Installation, z.B. im Schaltschrank oder in einer Lichtvoute.
ACHTUNG: Funktioniert nur für die WAGO D2411 Durchgangsverbinder! Nicht für andere WAGO-Klemmen.
Wasserdichte Gel-Box für WAGO-Klemmen. Einfache, schnelle und sichere Handhabung Sofort einsatzbereit und wieder zugänglich Silikonfrei Kennzeichnungsfrei Unbegrenzt lagerfähig Gesamtsystem aus Gelboxen und WAGO Klemmen ist VDE-geprüft und IPX8-zertifiziertAbmessungen: B 46 x H 18 x T 34mm, Breite Innen 35mmGeeignet für: 2 x WAGO-Klemme W221-2 oder 1 x WAGO-Klemme W221-5
Halterungen für die 221-Klemmen von WAGO In jede Halterung kann eine Klemme eingesetzt werden. Man kann mehrere Halterungen aneinander stecken, auch unterschiedliche kombinieren. Jede Halterung kann über Bohrungen angeschraubt werden. Zusätzlich gibt es Laschen für Kabelbinder. Diese Laschen können aber leicht entfernt werden, wenn man sie nicht benötigt. Die Laschen können dazu einfach abgebrochen werden.
Hohl-Kupplung als Gegenstück für DC-Anschluss Netzteile o.ä. mit Federkraft-Klemmen für Anschluss-Kabel bis max. 2,5mm², schnelle Montage möglich.
Max. Strombelastung: 3A
Hohl-Stecker als Gegenstück für DC-Anschluss Netzteile o.ä. mit Federkraft-Klemmen für Anschluss-Kabel bis max. 2,5mm², schnelle Montage möglich.
Max. Strombelastung: 3A
Steckverbinder Stecker/Kupplung XT30 für bis zu 15A Nennstrommax. Spitze 15ALötanschluss AWG16 - 1,5mm²verdrehsicherMaße: 11 x 6 x 12mm / 11 x 6 x 13mm
Steckverbinder Stecker/Kupplung XT30 für bis zu 15A Nennstrom max. Spitze 15A Lötanschluss AWG16 - 1,5mm² verdrehsicher Maße: 12 x 5 x 15mm / 12 x 5 x 15mm
Bei dieser Version sind bereits ca. 5cm Kabel verlötet.

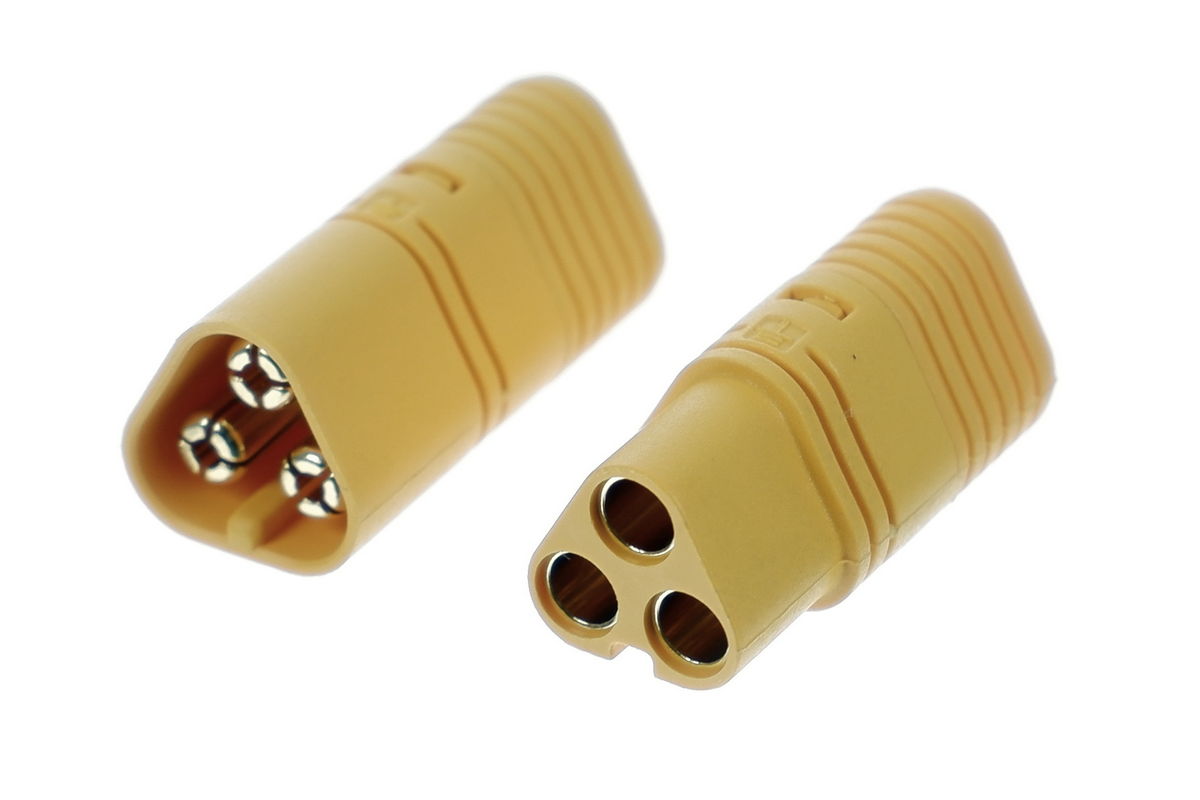

Steckverbinder 3-polig Stecker/Kupplung MT60 für bis zu 30ALötanschluss bis AWG12 - 4mm²Gold-Kontakteverdrehsicher
Maße: 12,5 x 12,5 x 32 mm / 12,5 x 12,5 x 33 mm
Set aus Stecker und Kupplung für Stripes oder ähnliche VerbindungenAnschlussstecker/Buchse 2-polig für Spannungsanschluss dig. Stripes
Max. Anschlussleistung: 3 Ampere pro Kontaktjeweils ca. 10cm Anschlusskabel vorgecrimpt
Set aus Stecker und Kupplung für digitale Stripes oder CCT-Verbindungen mit 3 Anschlüssen
Bitte beachten: Die Belegung der Stecker/Buchsen kann in verschiedenen Lieferungen unterschiedlich sein!
Max. Anschlussleistung: 3 Ampere pro Kontakt
jeweils ca. 10cm Anschlusskabel vorgecrimpt
Set aus Stecker und Kupplung für digitale Stripes oder ähnliche Verbindungen mit 4 Anschlüssen.
Die Adern haben einen Querschnitt von jeweils 0,519mm² (20AWG).
Bitte beachten: Die Belegung der Stecker/Buchsen kann in verschiedenen Lieferungen unterschiedlich sein!
Max. Anschlussleistung: 3 Ampere pro Kontakt
jeweils ca. 10cm Anschlusskabel vorgecrimpt
Set aus Stecker und Kupplung für RGBW-LED-Streifen oder andere Verbindungen mit 5 Anschlüssen
Max. Anschlussleistung: 3 Ampere pro Kontakt
Breite: 19mm
Höhe: 9mm
jeweils ca. 10cm Anschlusskabel vorgecrimpt

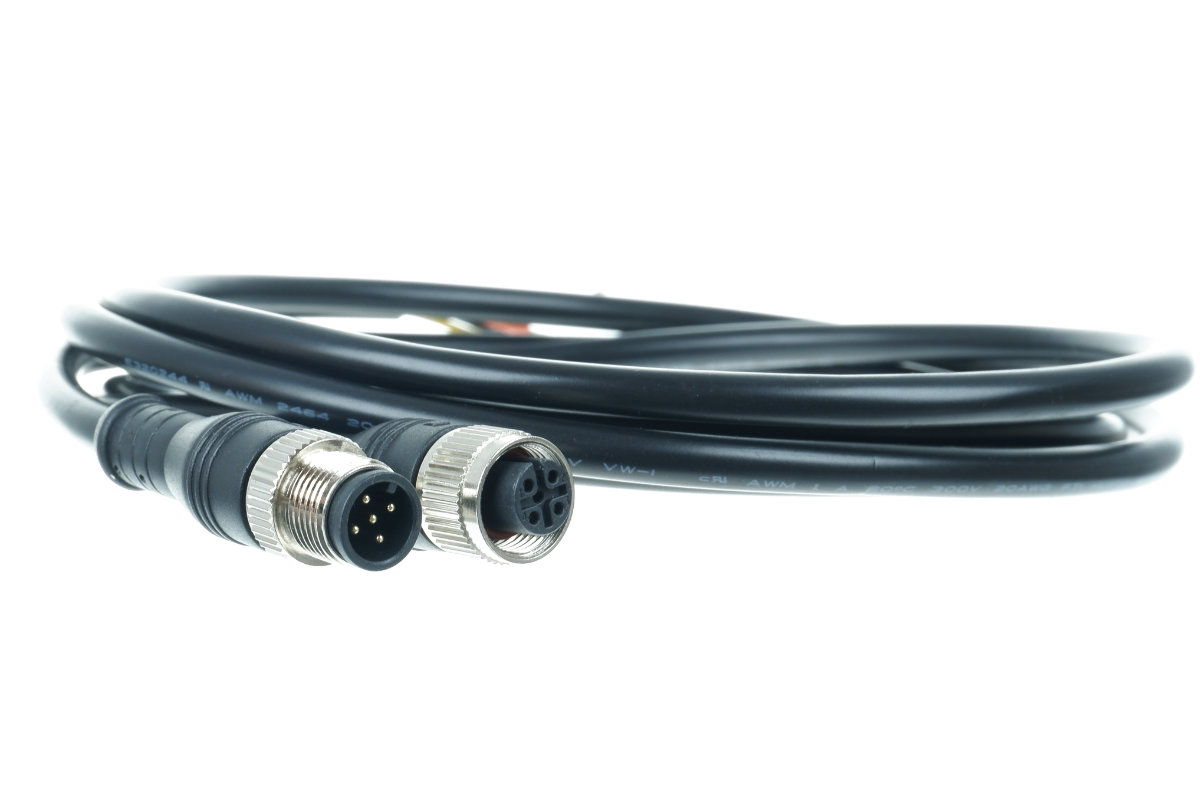

Set aus Stecker und Kupplung für RGBW-LED-Streifen oder andere Verbindungen mit 5 Anschlüssen.IP67 wassergeschützt und mit 2 x 1m Anschlusskabel
Max. Anschlussleistung: 5 Ampere pro Kontakt
Durchmesser: 16mm
Länge gesamte Steckverbindung: 82mm
Anschlusskabel (1m Kabel vorgecrimpt) mit 2 x 1mm² und 3 x 0,3mm² Adern

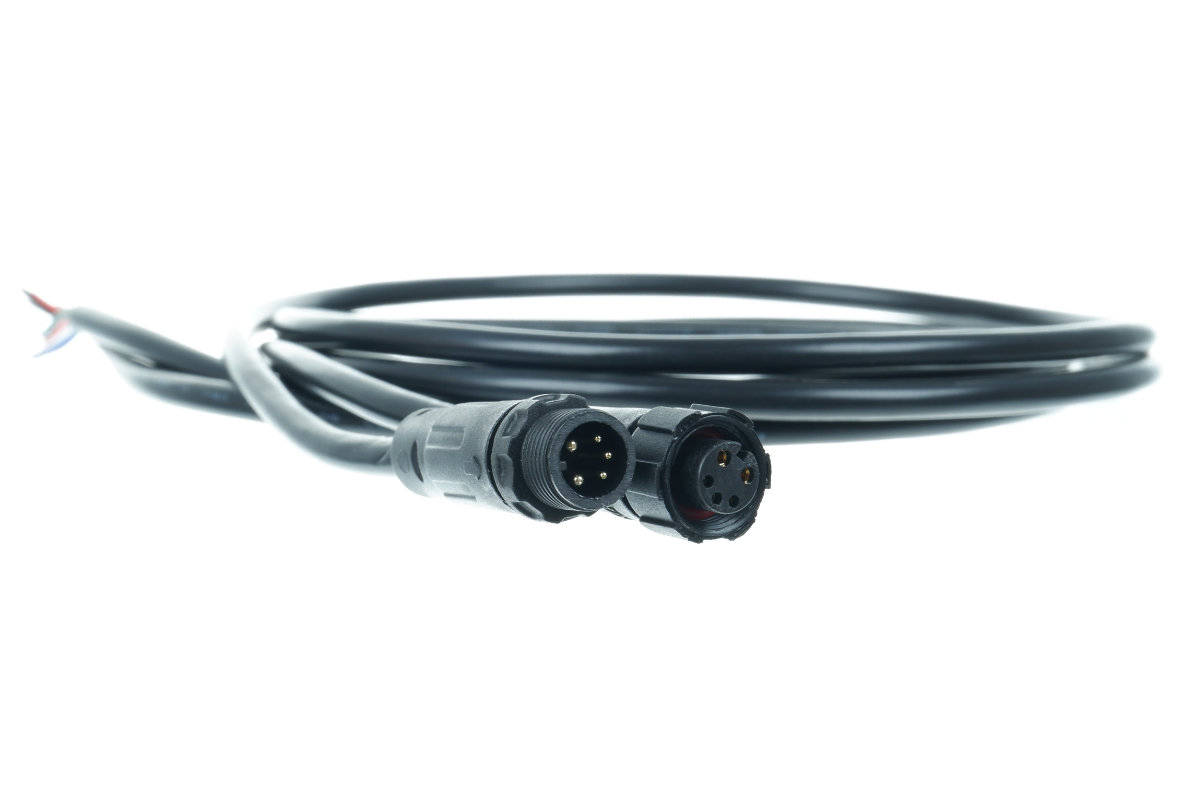

Set aus Stecker und Kupplung für digitale Stripes oder ähnliche Verbindungen mit 4 Anschlüssen, wasserdichte Ausführung, rund
Kabelquerschnitt: 0,75mm² mit PVC-Mantel
Durchmesser des Steckverbinders: max. 20mm
jeweils ca. 10cm Anschlusskabel vergossen
