LED-Pixel Komponenten & Controller

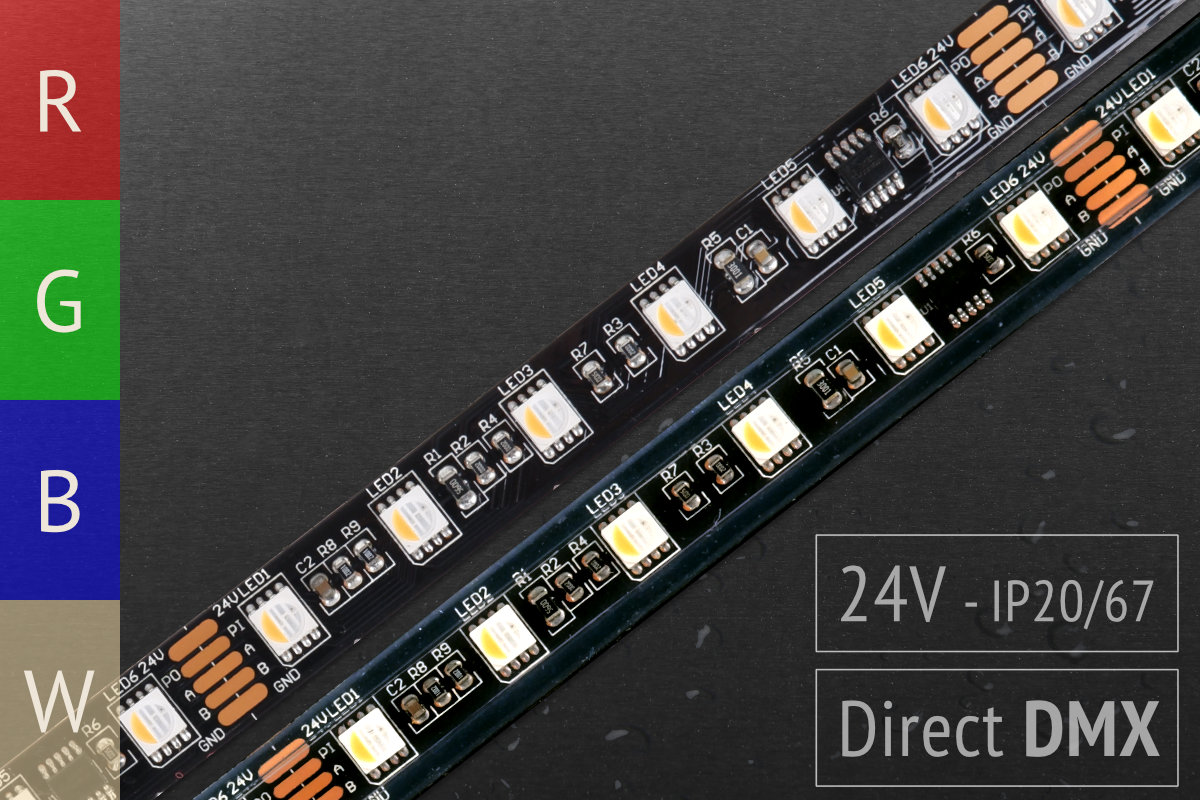

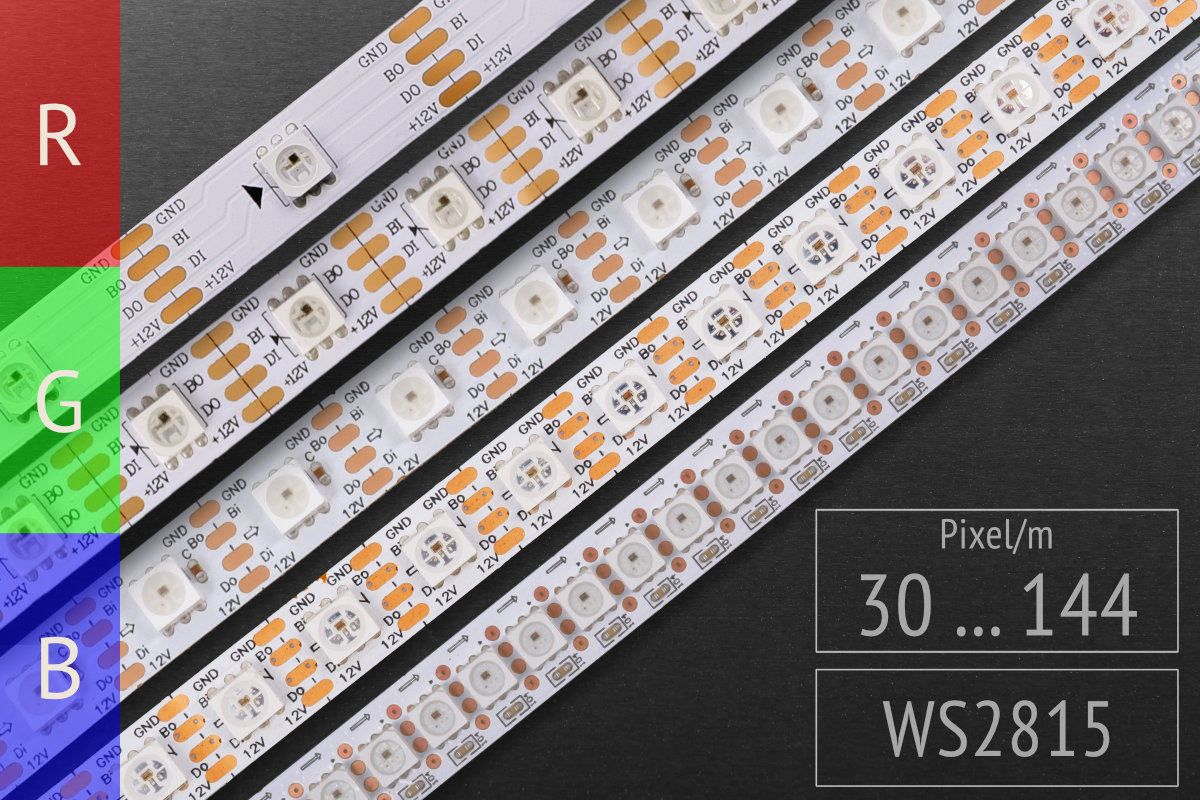

Pixel-LED-Bänder mit 12V Versorgungsspannung sind besonders für größere Installationen über mehrere Meter geeignet. Während normale Pixel-LED-Streifen mit 5V aufgrund des intensiven Spannungsabfalls spätestens alle 2m eine neue Spannungseinspeisung benötigen, sind bei 12V Streifen auch 5m ohne neue Einspeisung realisierbar.  Im Gegensatz zu anderen 12V-Pixel Lösungen ist bei den WS2815 jede LED auch ein separat ansteuerbares Pixel. So sind enge Auflösungen mit z.B. 30, 60, 72, 96 oder gar 144 Pixel/m realisierbar. Ein weiterer Vorteil der WS2815 ist, dass die Datenleitung doppelt geführt ist. Dies führt zu einer deutlich erhöhten Ausfallsicherheit. Sollte ein Pixel ausfallen, bleiben die nachfolgenden Pixel davon unberührt. Weiterhin bieten die WS2815 mit 2.000Hz eine vergleichsweise hohe PWM-Frequenz, was Flackereffekte reduziert.  WS2815 sind kompatibel zum weit verbreiteten WS2811-Protokoll (auch WS2812) und daher mit sehr vielen Pixel-Controllern steuerbar.

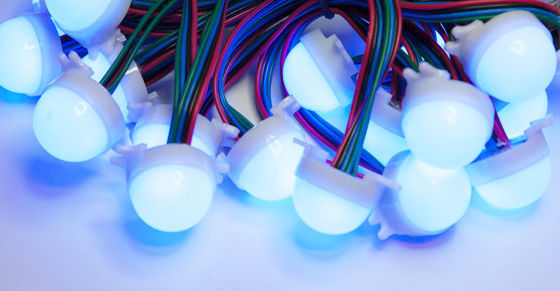

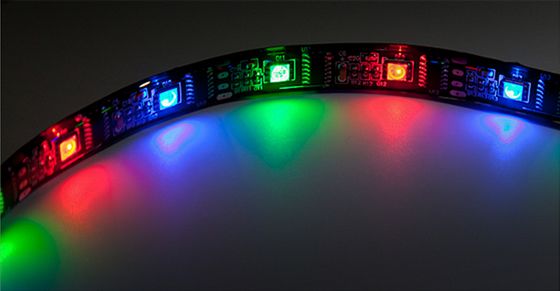

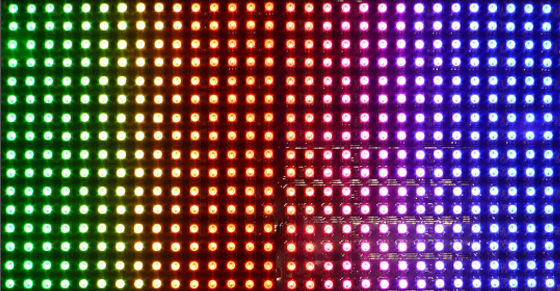

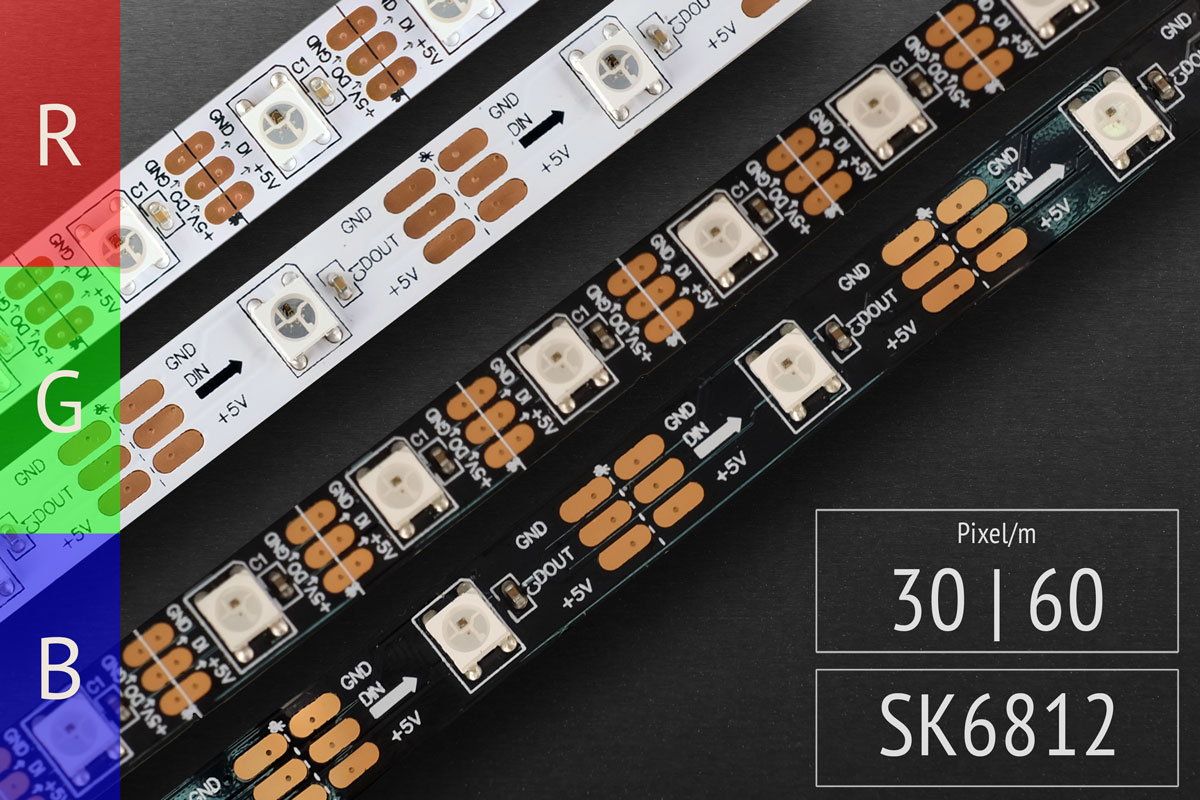

Diese digitalen Flexbänder haben die Möglichkeit, jede LED als Pixel einzeln anzusteuern. Ein spezieller Controller ist dafür verantwortlich. Die Animation kann komfortabel per Software erstellt werden. Daraus ergeben sich vielfältige Möglichkeiten. Die digitalen Stripes sind die einfachste Möglichkeit, eine LED-Matrix zu erstellen. LED-Stripes mit SK6812-LEDs haben den Treiber-IC bereits in der LED integriert und sind damit sehr preisgünstig. Die Pixeldichte dieser Variante beträgt 30 oder 60 LEDs/m. Sie werden mit 5V betrieben. LED-Flexband mit 30 oder 60 RGB-LEDs pro Meter bestückt entspricht 30 bzw. 60 einzelnen Pixeln kürzbar nach jeder LED identische Ansteuerung zu den bekannten WS2812-LEDs Einspeisung der Spannung mindestens aller 2m Bitte eine Variante wählen!

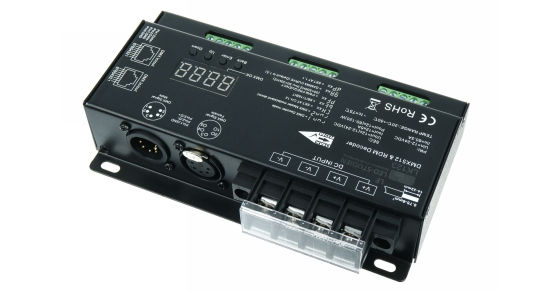

Ein LED-DMX-Controller, der keine Wünsche offen lässt! Natürlich auch RDM-kompatibel. Die leistungsstarken 5 x 8A Ausgänge können z.B. pro einzelnem Ausgang LED-Streifen bis 192 Watt versorgen und das in 8 Bit oder 16 Bit Auflösung. Die Ansteuerung von RGB, RGBW oder RGBA-Streifen ist natürlich ebenso möglich. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 30.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen bis 500 Bilder/s und darüber hinaus kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard)   Standalone Modus / Master Mode Einfache Farb- und Helligkeitseinstellungen können auch direkt am Controller (ohne DMX-Pult o.ä) durchgeführt werden.  Helligkeitseinstellung aller 5 Kanäle separat  Kaltweiß / Warmweiß Mischung (tunable White) Einfache RGB Mischfarben 32 Effektprogramme (16 Geschwindigkeitsstufen)

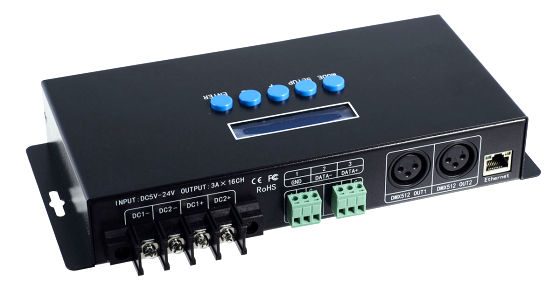

Die Controller für digitale LED-Stripes sind speziell darauf ausgelegt, möglichst viele RGB-Pixel einzeln anzusteuern.  Beim LK63 sind bis 5.440 Pixel möglich, aufgeteilt auf 16 Kanäle mit je 340 RGB-Pixel. Dies entspricht insgesamt 32 DMX-Universen, die über LAN/ArtNet übertragen werden. Die 16 Pixel-Ausgänge können mit max. 3 Ampere pro Kanal belastet werden. Bei größeren Installationen können und sollten die Pixel separat mit Spannung versorgt werden. Der Controller liefert dann nur das Datensignal (DATA). Es lassen sich Pixel mit und ohne CLOCK-Signal (CLK) steuern. Pixeltypen mit CLK sind z.B. WS2801 oder APA102. Der Controller lässt sich über ArtNet steuern und bietet ausgangsseitig zusätzlich 2 x DMX-OUT-Port mit je 512 Kanälen. Zur Konfiguration besitzt der Controller alternativ zur direkten Eingabe am Display auch eine integrierte Web-Oberfläche. Die Konfigurationsmöglichkeiten sind dabei sehr umfangreich:Auswahl des Pixel-Typs und der Farbreihenfolge (RGB, RGB, GRB usw.) flexible Adressierung (jeweils DMX-Universe und Startadresse individuell für jeden der 16 Ausgänge) Anzahl zu steuernder Pixel pro Kanal (0-340 Pixel - z.B. um DMX-Universen zu sparen) Anzahl der Null-Pixel, um erste ungenutzte Pixel in einer Installation zu überspringen Zick-Zack- bzw. Rückwärts-Adressierung der Pixel für Matrix-Anwendungen Helligkeitsbegrenzung pro Kanal Zudem bietet der Controller einen Test-Modus, um die Installation auch ohne anliegendes ArtNet-Signal bereits mit diversen Effekten (Chase, Dots, Rainbow, ...) und statischen Programmen (alle Pixel rot, alle Pixel weiß, ...) testen zu können. Die Effekte können dabei in der Geschwindigkeit variiert werden. Technische Daten: Artikel-Nr. LK63 Ausgangsports 16 x 3 Ampere (Multi SPI) Steuerbare Pixel 16 x 340 = 5.440 Steuerbare ICs WS2801, 2803, 2811, 2812, 2813, 2815 SK6812 (RGBW) TM1803, 1804, 1809, 1812, 1814 (RGBW) UCS1903, 1909, 1912, 2903, 2909, 2912 UCS5603, 6909, 6912 9812, 2904 (RGBW) LPD6803, 1101, 8803, 8806 TLS3001, 3002 APA102 P9813 Spannungseingang  5 - 24VDC DMX Ausgänge 2 x 512 Kanäle Maße L258×W145×H41(mm) Gewicht 1.100g

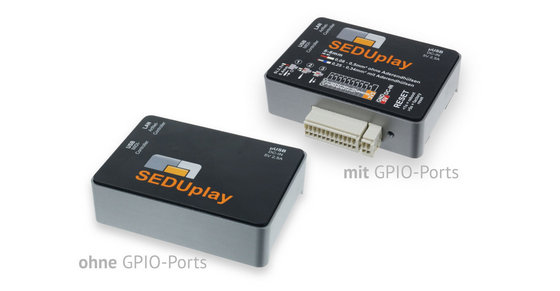

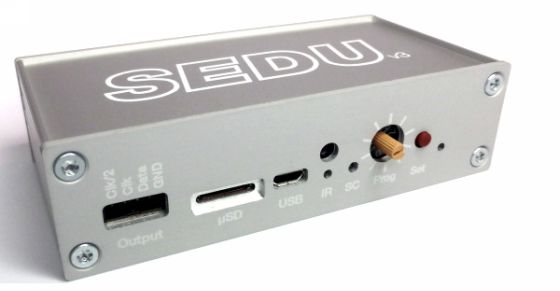

Das SEDUv3 ist ein universeller Controller für digitale LED-Pixel. Es kann sowohl zur Steuerung eines Ambient Light Systems als auch für eine LED-Matrix eingesetzt werden. Im Gegensatz zum SEDUv2 werden zusätzliche Pixel wie die WS2811/12 oder MY9221 unterstützt. Die Firmware wird noch erweitert, um noch mehr Pixel-Typen zu unterstützen. Hinzu kommt, dass innerhalb einer Firmware zwischen verschiedenen Eingabe-Protokollen gewählt werden kann. Unterstützt werden: miniDMX tpm2 DMX (zukünftig) tpm2.net / Artnet in Verb. mit WLAN Dabei werden bis zu 3000 Pixel WS2801 unterstützt und 1024 Pixel WS2811/12. Mit einer µSD-Karte können erstellte Sequenzen auch offline wiedergegeben werden. Mittels Taster kann zwischen den Programmen gewechselt werden (zukünftig auch per IR-Fernbedienung). Ein frei verfügbares Config-Tool ermöglicht es, das Board komfortabel zu konfigurieren. Lieferumfang: 1x SEDU-Board v3 nach Ausführung 1x Stecker Datenport Technische Daten: Parameter Wert Spannungsversorgung: 5V DC über µUSB-Port, max. Strombedarf ca. 300mA Gehäuse: Aluminium-Gehäuse, verschraubt Abmessungen: 105 x 50 x 28 mm Datenblatt / Downloads  SEDU-Board Downloads
