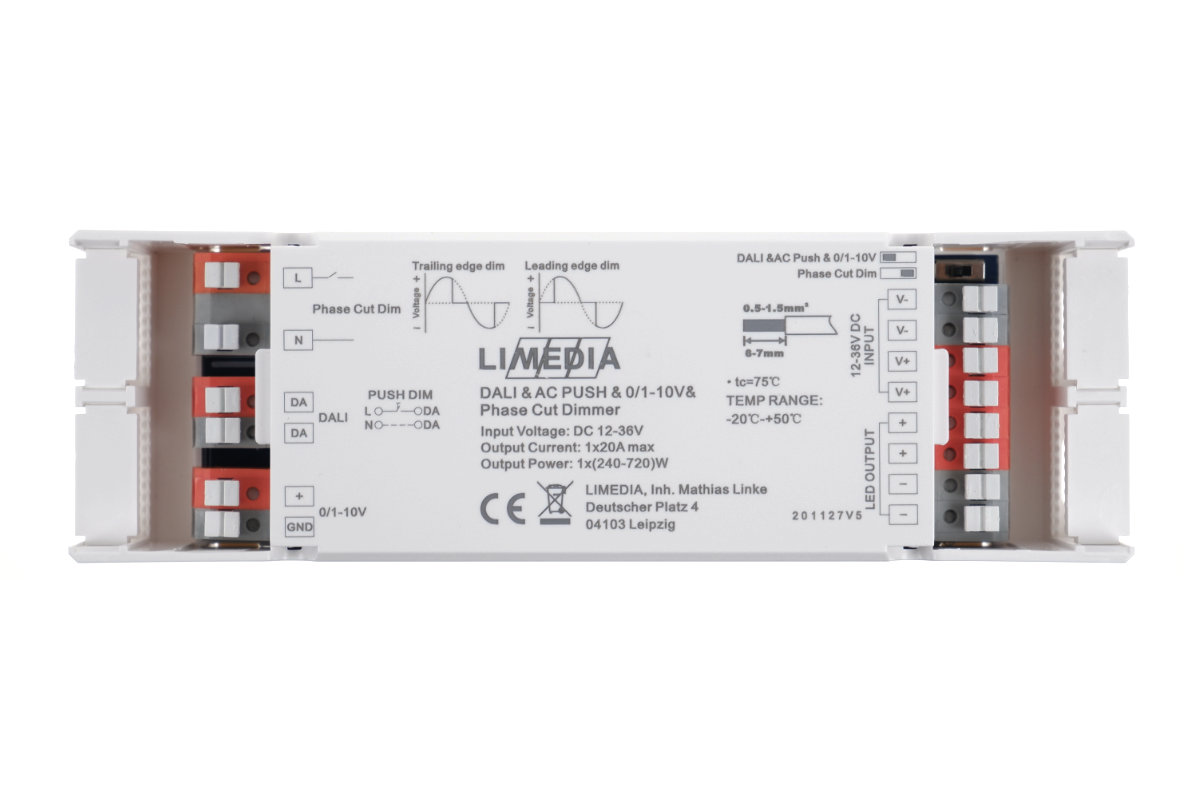

Multi LED-Controller für DALI, 1-10V, PushDim & TRIAC | 2 x 10A

69,00 €*

Sofort verfügbar, Lieferzeit: 3-5 Tage

Artikelnummer: LK145

Verfügbarer Bestand: 53

Multifunktionaler LED-Controller mit 2 x 10A Ausgangsleistung für diverse Steuerarten:

DALI DT6 (1 Adresse)
0/1-10V
PushDim (230V)
230V Phasenabschnitt (TRIAC)

Dadurch kann der Controller in den verschiedensten Setups verwendet werden und so z.B. eine Installation mit LED-Streifen in bestehende Steuerungskonzepte integrieren. Mit 2 x 10 Ampere Ausgangsleistung ist er auch für große LED-Installationen gut gerüstet.

Verkabelungsbeispiele

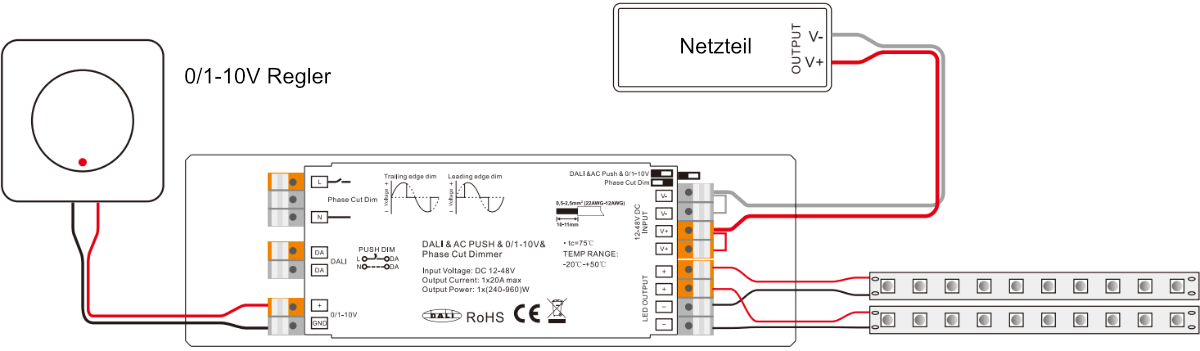

0/1-10V

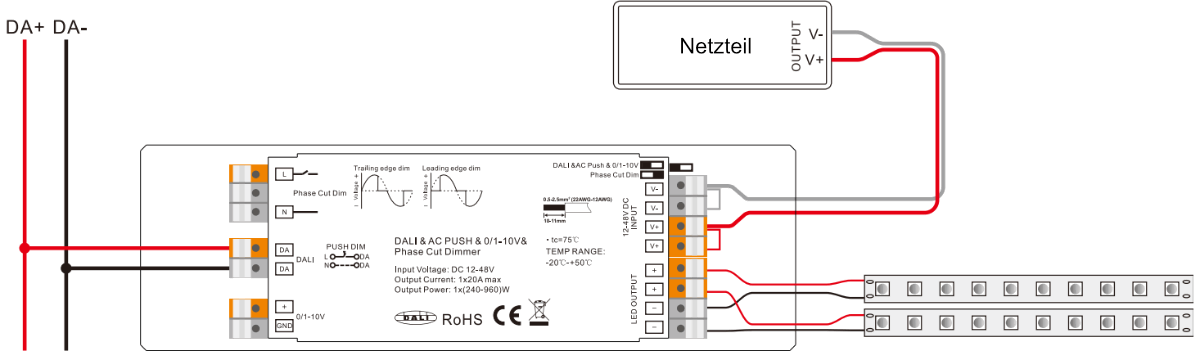

DALI

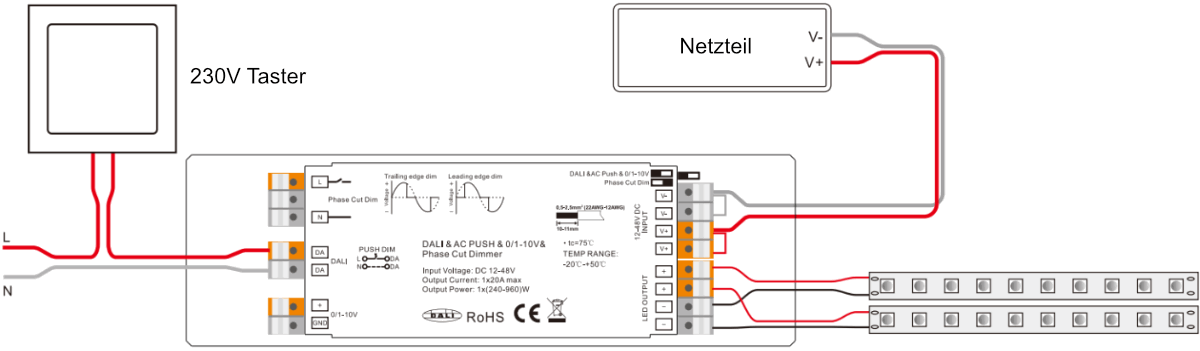

230V PushDim

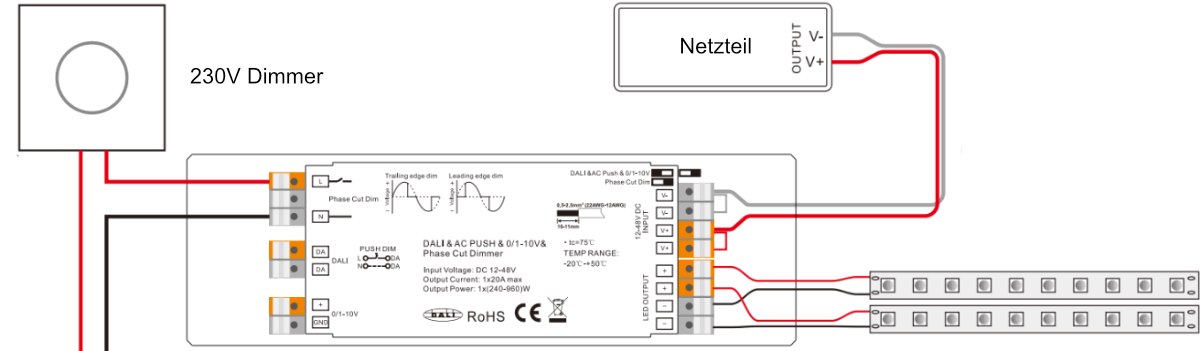

230V Phasenschnitt

Lieferumfang:

1x Empfänger LK145

Technische Daten:

Ausgänge: 2
Spannung: 12V-36V DC
Leistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)
Belastung: 10A pro Ausgang
Eingang: (V+/Masse, Phasenschnitt, DALI in / PushDim, 0/1-10V)
Ausgang: (2 x LED)
IP Klasse: IP 20
Umgebungstemperatur: -20°C - +50°C
Maße: LxBxH 170x54x28mm

Anmerkung: Der Controller hat doppelte Spannungseingänge (++--). Nutzen Sie bei hoher Anschlussleistung (> 200 Watt),ggf. unsere speziellen Y-Anschlusskabel, um die Strombelastung auf beide Eingänge aufzuteilen. Die beiden großen Netzteile HLG-480 und HLG-600 besitzen bereits doppelte Spannungsausgänge, sodass hier direkt beide Spannungseingänge des Controllers genutzt werden können.

Maßzeichnungen:

LK124 DALI DT8 Abmessungen

Hersteller

LED-Studien GmbH

Mühlenweg 15

04451 Panitzsch

^{info@led-studien.de}
