Kabel
Verschiedene Kabel für Ihre LED-Installation.
Zwillingslitze 0,5 - 2,5mm²
Ab
1,35 €*
Zwillingslitze ist auch in weiteren Querschnitten verfügbar:
0,5mm²
0,75mm²
1,5mm²
2,5mm²
Die Litze ist in den Farben rot/schwarz und teilweise auch weiß verfügbar.
Preisangabe pro laufendem Meter.
Technische Daten:
Artikelnummer:
K01mas
CCT-Flachband-Kabel 3x0,5mm²
1,30 €*
Dieses Kabel ist ein universell einsetzbares Flachband-Kabel mit 3 Adern mit je 0,5mm² in den Farben braun, gelb & weiß. Es kann für Anwendungen mit CCT-Streifen (BiColor) oder jede andere Anwendung, die 3-polige Kabel erfordert, eingesetzt werden.
Lieferumfang: 3-adriges Flachbandkabel - Länge entsprechend Ihrer Mengenangabe
Bitte geben Sie die gewünschte Menge als Artikelanzahl ein. Die Lieferung erfolgt i.d.R. als ein Stück. Falls dies aus technischen Gründen nicht möglich ist, werden Sie vorher informiert.
Technische Daten:3 Adern 0,5mm² (20 AWG)
Außen-Maße: 5x2mm
Artikelnummer:
LK59-3
CCT-Rundkabel 3x1mm²
2,50 €*
Dieses Kabel ist ein universell einsetzbares Rundkabel mit 3 Adern mit je 1mm² in den Farben grün/gelb & 2 x schwarz (mit "1" und "2" beschriftet). Es kann für Anwendungen mit CCT-Streifen (BiColor) oder jede andere Anwendung, die 3-polige Kabel erfordert, eingesetzt werden.
Lieferumfang: 3-adriges Rundkabel - Länge entsprechend Ihrer Mengenangabe
Bitte geben Sie die gewünschte Menge als Artikelanzahl ein. Die Lieferung erfolgt i.d.R. als ein Stück. Falls dies aus technischen Gründen nicht möglich ist, werden Sie vorher informiert.
Technische Daten:3 Adern 1mm² (18 AWG)
Außendurchmesser: 7,2mm
Artikelnummer:
K13
RGB-Flachband-Kabel 4x0,25mm²
1,39 €*
Dieses Kabel ist ein universell einsetzbares Flachband-Kabel mit 4 Adern mit je 0,25mm² in den Farben schwarz, grün, blau, rot. Es kann für RGB-Anwendungen bis max. 2,5A Gesamtbelastung verwendet werden.
Lieferumfang: RGB-Kabel - Länge entsprechend Ihrer Mengenangabe
Bitte geben Sie die gewünschte Menge als Artikelanzahl ein. Die Lieferung erfolgt i.d.R. als ein Stück. Falls dies aus technischen Gründen nicht möglich ist, werden Sie vorher informiert.
Technische Daten:4 Adern 0,25mm²
Einsatzbereiches Kabel maximal 2,5 Ampere
Artikelnummer:
LK16

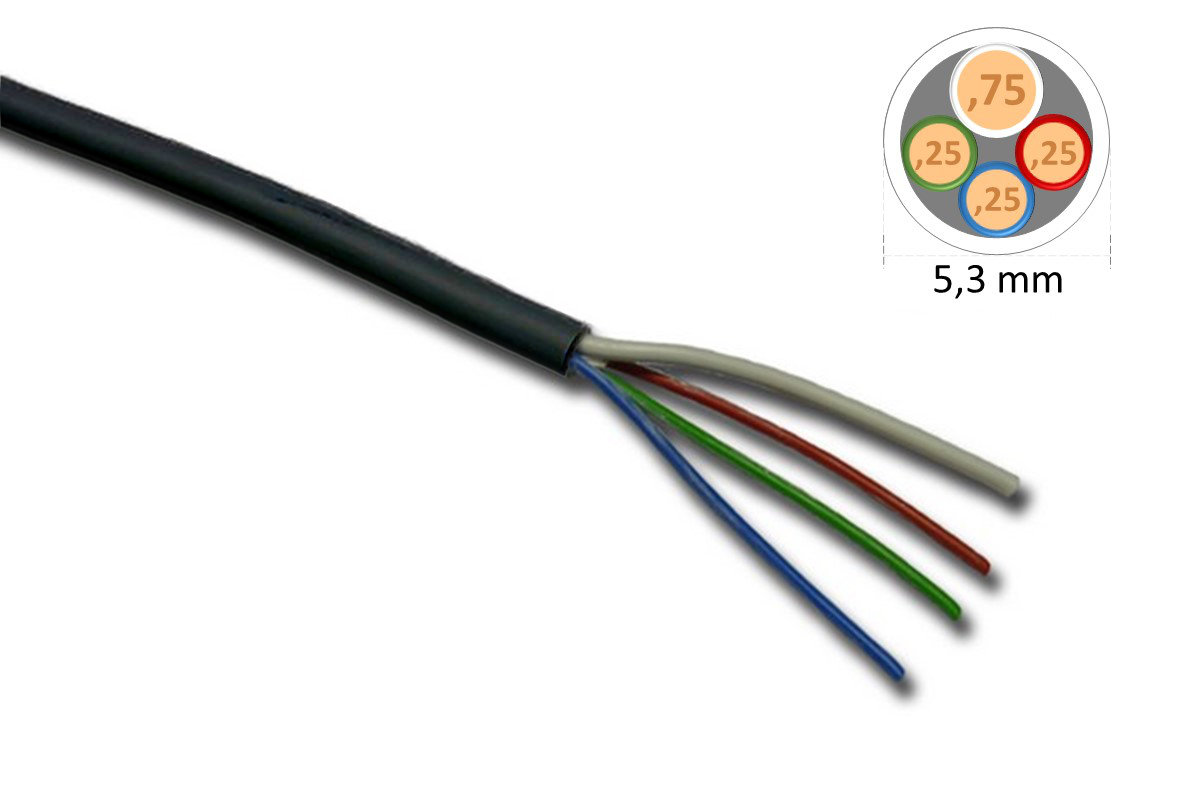

RGB-Kabel 3x0,25mm², 1x 0,75mm² - weiß
1,98 €*
Dieses Kabel ist speziell für den Einsatz mit RGB-Lösungen entwickelt worden. Das Problem, dass der gemeinsame Anschluss immer mit dem 3-fachen Strom belastet wird, ist damit gelöst. Hinzu kommt, dass die Kabel entsprechend RGB-farbig gehalten sind und damit sicher anzuschließen.
Lieferumfang: RGB-Kabel - Länge entsprechend Ihrer Mengenangabe
Bitte geben Sie die gewünschte Menge als Artikelanzahl ein. Die Lieferung erfolgt i.d.R. als ein Stück. Falls dies aus technischen Gründen nicht möglich ist, werden Sie vorher informiert.
Technische Daten:
3 Adern 0,25mm² | 1 Ader 0,75mm²PVC (Y), ungeschirmt nach UDE0207, Farbe: weißTemperaturbereich: -30° bis + 70°C ruhend, -5° bis +70°C bewegtAußendurchmesser: 5,3 mmMax. Strombelastung: 2,5 Ampere pro Farbe (7,5A gesamt) Spannung: bis 24V DC
Artikelnummer:
l4s-002g
RGB-Kabel 3x0,5mm², 1x 1,5mm² - grün
2,40 €*
Dieses Kabel ist speziell für den Einsatz mit RGB-Lösungen entwickelt worden. Das Problem, dass der gemeinsame Anschluss immer mit dem 3-fachen Strom belastet wird, ist damit gelöst. Hinzu kommt, dass die Kabel entsprechend RGB-farbig gehalten sind und damit sicher anzuschließen.
Lieferumfang: RGB-Kabel - Länge entsprechend Ihrer Mengenangabe
Bitte geben Sie die gewünschte Menge als Artikelanzahl ein. Die Lieferung erfolgt i.d.R. als ein Stück. Falls dies aus technischen Gründen nicht möglich ist, werden Sie vorher informiert.
Hinweis
Es kann Schwierigkeiten bereiten, die gemeinsame Plus-Leitung mit 1,5mm² Querschnitt an den teilweise recht schmalen Lötpads des LED-Streifens anzulöten. 2 Lösungen bieten sich hier an:
1. Nachdem Sie die 1,5mm²-Leitung abisoliert haben, trennen Sie an diesem Ende noch einmal etwa die Hälfte der Einzel-Kupferadern ab. Das nun deutlich im Querschnitt reduzierte Leitungsstück lässt sich wesentlich einfacher am LED-Streifen verlöten.
2. Nehmen sie ein kurzes Stück (10cm) Leitung mit geringerem Querschnitt, z.B. 0,75mm². Dieses verlöten Sie am LED-Streifen und verbinden es danach mit der 1,5mm²-Plusleitung des RGBW-Kabels. Für die Verbindung können Sie eine WAGO-Klemme nutzen oder sie führen beide Kabel in eine Aderendhülse, vercrimpen diese und schieben (vorher!) noch einen Schrumpfschlauch zur Isolierung über.
Auf der kurzen Strecke ist ein reduzierter Leitungsquerschnitt unproblematisch.
Technische Daten:
3 Adern 0,5mm² | 1 Ader 1,5mm²PVC (Y), ungeschirmt nach UDE0207Temperaturbereich: -30° bis + 70°C ruhend, -5° bis +70°C bewegtAußendurchmesser: 6,6 mmMax. Strombelastung: 5 Ampere pro Farbe (15A gesamt) Spannung bis 24V DC
Artikelnummer:
l4s-001
RGBW-Flachband-Kabel 5x0,5mm²
1,49 €*
Dieses Kabel ist ein universell einsetzbares Flachband-Kabel mit 5 Adern mit je 0,5mm² in den Farben schwarz, weiß, grün, blau, rot.
Lieferumfang: RGBW-Kabel - Länge entsprechend Ihrer Mengenangabe
Bitte geben Sie die gewünschte Menge als Artikelanzahl ein. Die Lieferung erfolgt i.d.R. als ein Stück. Falls dies aus technischen Gründen nicht möglich ist, werden Sie vorher informiert.
Technische Daten:
5 Adern a 0,5mm²
Artikelnummer:
LK59
RGBW-Kabel 4x0,25mm² + 1x0,8mm² - schwarz
1,85 €*
Dieses Kabel ist optimal geeignet für unsere 4in1-RGBW-LED-Streifen. Alle Farb-Leitungen-Leistungen (RGB und Weiß) haben einen Durchmesser von 0,25mm². Für die gemeinsame Spannungszufuhr (gemeinsames Plus) stehen 0,8mm² zur Verfügung.
Lieferumfang: RGBW-Kabel - Länge entsprechend Ihrer Mengenangabe
Hinweis
Es kann Schwierigkeiten bereiten, die gemeinsame Plus-Leitung mit 0,8mm² Querschnitt an den teilweise recht schmalen Lötpads des LED-Streifens anzulöten. 2 Lösungen bieten sich hier an:
1. Nachdem Sie die 0,8mm²-Leitung abisoliert haben, trennen Sie an diesem Ende noch einmal etwa die Hälfte der Einzel-Kupferadern ab. Das nun deutlich im Querschnitt reduzierte Leitungsstück lässt sich wesentlich einfacher am LED-Streifen verlöten.
2. Nehmen sie ein kurzes Stück (10cm) Leitung mit geringerem Querschnitt, z.B. 0,5mm². Dieses verlöten Sie am LED-Streifen und verbinden es danach mit der 0,8mm²-Plusleitung des RGBW-Kabels. Für die Verbindung können Sie eine WAGO-Klemme nutzen oder sie führen beide Kabel in eine Aderendhülse, vercrimpen diese und schieben (vorher!) noch einen Schrumpfschlauch zur Isolierung über.
Technische Daten:
Max. Strombelastung: 8A gesamt, 2A pro Kanal
Temperaturbereich: -5° bis +70°C
Außendurchmesser: 6mm
Artikelnummer:
l4s-025
RGBW-Kabel 4x0,35mm² + 1x1,0mm² - weiß
2,20 €*
Dieses Kabel ist optimal geeignet für unsere 4in1-RGBW-LED-Streifen. Alle Farb-Leitungen-Leistungen (RGB und Weiß) haben einen Durchmesser von 0,35mm². Für die gemeinsame Spannungszufuhr (gemeinsames Plus) stehen 1,0mm² zur Verfügung. Dieses Kabel verfügt über einen PVC-Mantel und ist daher flexibler als die halogenfreie Variante.
Lieferumfang: RGBW-Kabel - Länge entsprechend Ihrer Mengenangabe
Hinweis
Es kann Schwierigkeiten bereiten, die gemeinsame Plus-Leitung mit 1,0mm² Querschnitt an den teilweise recht schmalen Lötpads des LED-Streifens anzulöten. 2 Lösungen bieten sich hier an:
1. Nachdem Sie die 1,0mm²-Leitung abisoliert haben, trennen Sie an diesem Ende noch einmal etwa die Hälfte der Einzel-Kupferadern ab. Das nun deutlich im Querschnitt reduzierte Leitungsstück lässt sich wesentlich einfacher am LED-Streifen verlöten.
2. Nehmen sie ein kurzes Stück (10cm) Leitung mit geringerem Querschnitt, z.B. 0,5mm². Dieses verlöten Sie am LED-Streifen und verbinden es danach mit der 1,0mm²-Plusleitung des RGBW-Kabels. Für die Verbindung können Sie eine WAGO-Klemme nutzen oder sie führen beide Kabel in eine Aderendhülse, vercrimpen diese und schieben (vorher!) noch einen Schrumpfschlauch zur Isolierung über.
Technische Daten:
Max. Strombelastung: 10A gesamt, 3,5A pro Kanal
Temperaturbereich: -5° bis +70°C
Außendurchmesser: 7mm
PVC-Ummantelung
Artikelnummer:
l4s-027
RGBW-Kabel 4x0,35mm² + 1x1,0mm² - weiß, halogenfrei
2,20 €*
Dieses Kabel ist optimal geeignet für unsere 4in1-RGBW-LED-Streifen. Alle Farb-Leitungen-Leistungen (RGB und Weiß) haben einen Durchmesser von 0,35mm². Für die gemeinsame Spannungszufuhr (gemeinsames Plus) stehen 1,0mm² zur Verfügung. Dieses Kabel verfügt über einen halogenfreien Mantel und ist dadurch recht starr.
Lieferumfang: RGBW-Kabel - Länge entsprechend Ihrer Mengenangabe
Hinweis
Es kann Schwierigkeiten bereiten, die gemeinsame Plus-Leitung mit 1,0mm² Querschnitt an den teilweise recht schmalen Lötpads des LED-Streifens anzulöten. 2 Lösungen bieten sich hier an:
1. Nachdem Sie die 1,0mm²-Leitung abisoliert haben, trennen Sie an diesem Ende noch einmal etwa die Hälfte der Einzel-Kupferadern ab. Das nun deutlich im Querschnitt reduzierte Leitungsstück lässt sich wesentlich einfacher am LED-Streifen verlöten.
2. Nehmen sie ein kurzes Stück (10cm) Leitung mit geringerem Querschnitt, z.B. 0,5mm². Dieses verlöten Sie am LED-Streifen und verbinden es danach mit der 1,0mm²-Plusleitung des RGBW-Kabels. Für die Verbindung können Sie eine WAGO-Klemme nutzen oder sie führen beide Kabel in eine Aderendhülse, vercrimpen diese und schieben (vorher!) noch einen Schrumpfschlauch zur Isolierung über.
Technische Daten:
Max. Strombelastung: 10A gesamt, 3,5A pro Kanal
Temperaturbereich: -5° bis +70°C
Außendurchmesser: 7mm
halogenfrei
Artikelnummer:
l4s-026
