KNX LED Installationen
Mit dem KNX-Bus-System lassen sich umfangreiche Installationen realisieren, in denen Sensoren (bspw. für Temperatur, Regen, Licht, Fenster-/ Alarmkontakte, Steuerung für LED-Beleuchtung, Jalousien, Bewegungsmelder, etc.) sehr flexibel mit Aktoren (bspw. Controllern für LED-Beleuchtung, Jalousie-Steuerungen, Lastrelais, etc.) kombiniert werden können.
Die einzelnen Komponenten lassen sich durch die Software ETS dynamisch konfigurieren, sodass sich komplexe Abläufe realisieren lassen, beispielsweise:
- Öffnen/Schließen von Jalousien abhängig von Regen/Wind/Helligkeit/Tageszeit
- Ein-/Ausschalten von Beleuchtung bei Bewegung/Präsenz, zeitgesteuert, über Wandsteuerung
- Spezialbeleuchtung wie TV-Simulation/Alarmbeleuchtung
LED-Controller
Diese Controller können, je nach Modell, universell für 12-24V LED-Beleuchtungen mit bis zu vier weißen Zonen, Beleuchtungen mit einstellbarer Farbtemperatur (CCT) mit bis zu zwei Zonen oder Farbsteuerung (RGB/RGBW) eingesetzt werden. Sie unterstützen absolutes und relatives Dimmen (im HSV und RGB-Farbraum), wobei die Gammakurve einstellbar ist. Ebenso unterstützen sie viele komfortable Funktionen wie
- automatische Dim2Warm Farbtemperatursteuerung
- dynamische Tagslichtsteuerung HCL (Biologisch wirksames Licht)
- automatisches uhrzeitabhängiges Dimmen
- Tag/Nacht Funktion
- Dimmen über PWM (600/1.000 Hz einstellbar)
Darüber hinaus ist eine interne Überstrom- und Temperaturüberwachung sowie ein intelligenter 16A/230V AC-Last Relaisausgang zum Schalten der externen LED Spannungsversorgung verbaut.
Die Controller arbeiten mit der KNX-Schnittstelle TP-256 und können über ETS4, 5 und 6 parametriert werden.

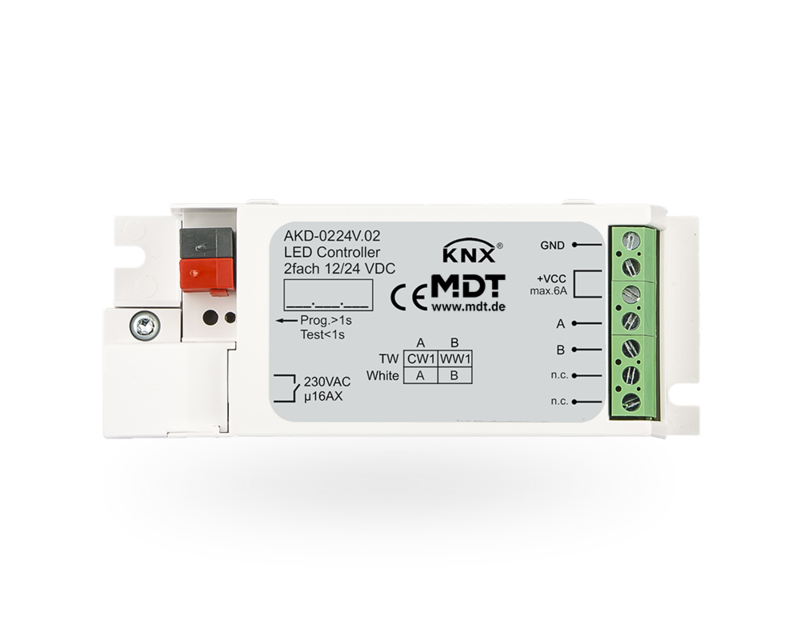

- 2x3A, parallelbetrieb möglich
- für 2x weiß oder 1x CCT

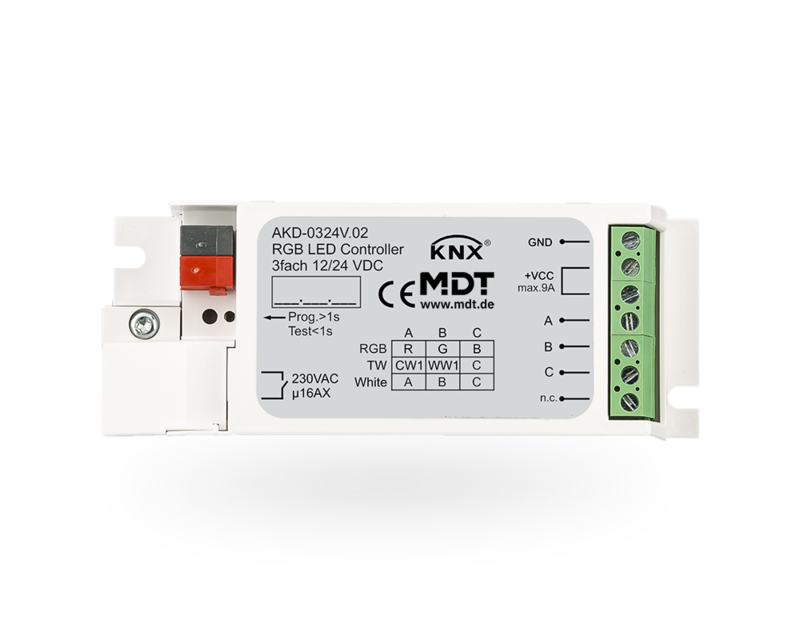

- 3x3A, parallelbetrieb A/B möglich
- umschaltbare Lastverteilung: 2x2,25A + 1x4,5A
- für 2x weiß, 1x CCT oder RGB
- 4x3A, parallelbetrieb A/B und C/D möglich
- umschaltbare Lastverteilung: 2x3,25A + 1x5,25A
- für 4x weiß, 2x CCT, RGB oder RGBW

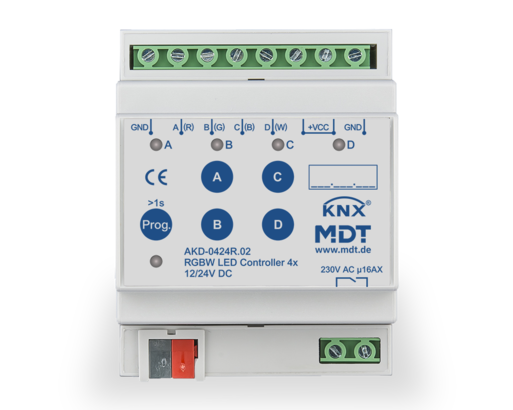

LED-Controller für Hutschiene
Die Controller für die Hutschienenmontage können universell für 12-24V LED-Beleuchtungen mit bis zu vier weißen Zonen, Beleuchtungen mit einstellbarer Farbtemperatur (CCT) mit bis zu zwei Zonen oder Farbsteuerung (RGB/RGBW) eingesetzt werden. Sie verfügen über die oben aufgeführten Funktionen (außer Relaisausgang 16A@230V beim 4x2A-Controller).
Da die Distanz zwischen LED-Streifen und -Controllern bei 12-24V Installationen immer möglichst kurz sein sollte, empfehlen wir den Einsatz der Hutschienencontroller nur im gewerblichen/industriellen Bereich.
- 4x2A / 1x3,5A+3x1,5A / 2x4A
- für 4x weiß, 2xCCT, RGB oder RGBW
- 2TE
- kein Relaisausgang 16A@230V
- 4x4A / 1x7A+3x3A / 2x8A
- für 4x weiß, 2xCCT, RGB oder RGBW
- 4TE
- Relaisausgang 16A@230V

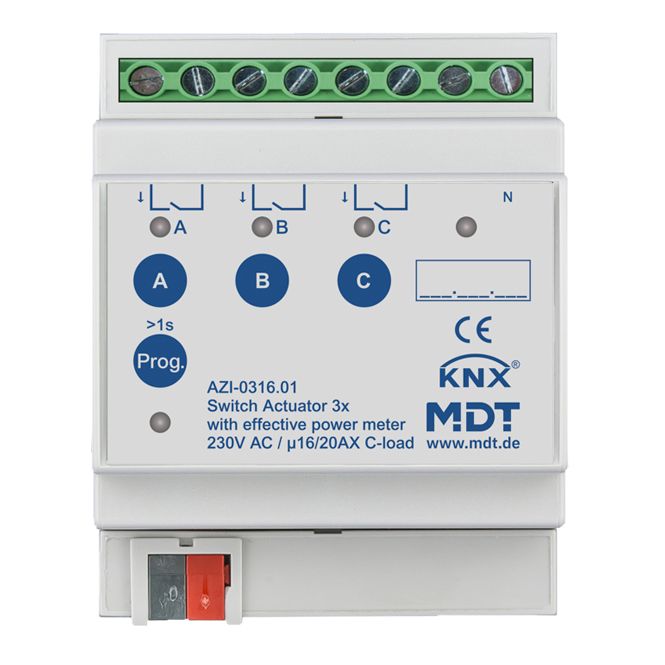

AC-Controller für Hutschiene
Dieser Controller kann zum Ein- und Ausschalten von 230V-Geräten mit bis zu 20A eingesetzt werden. Somit lassen sich bspw. die Netzteile Ihrer LED-Beleuchtung zentral schalten oder auch Treppenbeleuchtungen realisieren. Ebenso unterstützt er viele komfortable Funktionen wie :
- umschaltbar zwischen Öffner- und Schließerbetrieb
- Leistungsmessung von 10mA bis 20A
- Betriebsstundenzähler
- Rückmeldefunktion (aktiv/passiv) für alle Kanäle
290,00 €*
Derzeit ist das Produkt nicht verfügbar, wir benachrichtigen Sie gern per E-Mail

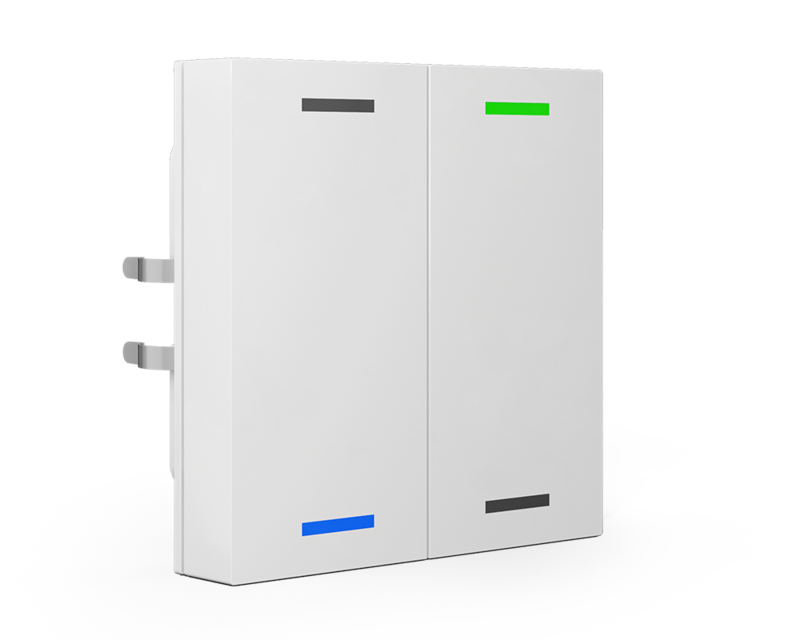

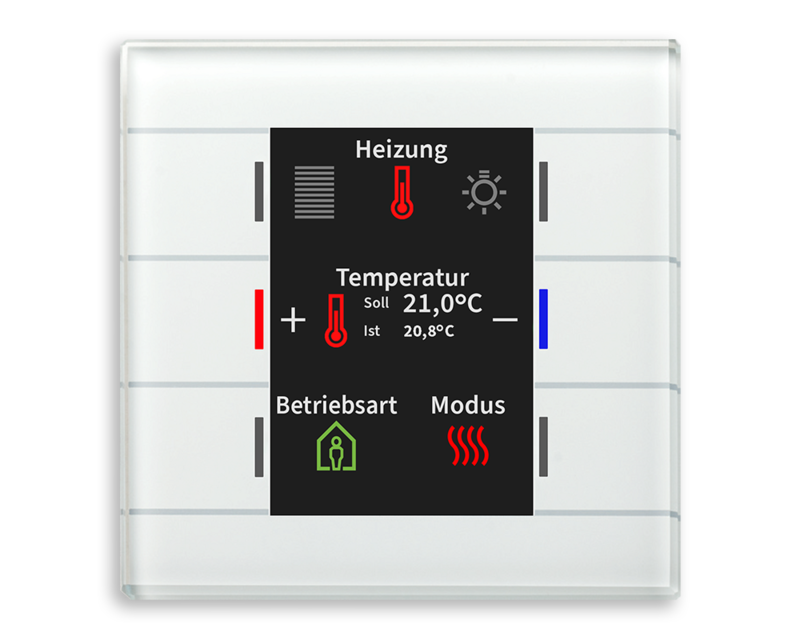

Wandtaster-Steuerungen
Die Wandtaster lassen sich flexibel konfiguriert sodass sie bspw. Jalousien, Heizung, Alarm-Modi oder Beleuchtung (an/aus, dimmen, CCT, Farbe) bedienen können. Jede Taste kann zwischen kurzem und langem Druck (2 verschiedene KX-Objekte) unterscheiden und verfügt über Status-LED, sodass die Ausführung von Steuerbefehlen oder der Status von KNX-Elementen nachvollzogen werden kann.
Die Steuerungen verfügen ebenso einen Temperatursensor, welcher die Raumtemperatur von 0 bis 40°C über ein KNX-Objekt rückmelden kann. Ebenso wird keine externe Spannungsversorgung benötigt - diese erfolgt über den KNX-Bus.
- passend für 55mm Schalterprogramme z.B.: GIRA Standard 55, E2, E22, Event, Esprit, BERKER S1, B3, B7, JUNG A500, Aplus, Acreation, AS500, MERTEN 1M, M-Smart, M-Plan, M-Pure (Maße 55x55x25mm)
- Einsatz als 2x Doppel- oder 4x Einzeltaster mit 4 Logikblöcken
- RGBW Status-LEDs

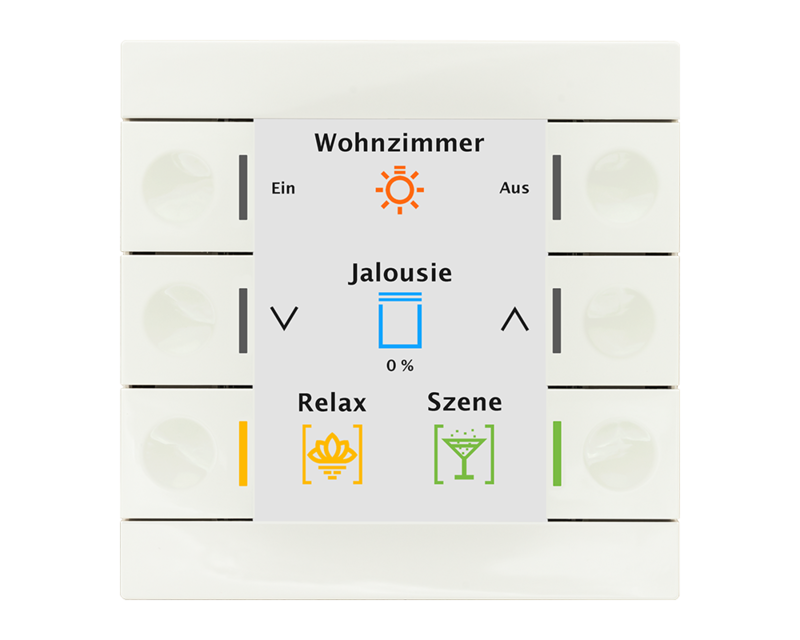

- OLED-Display mit 6 verschiedenen Werten und frei konfigurierbaren Symbolen/Texten
- 1x6, 2x6 oder 2x4 Funktionen auf 1 oder 2 Ebenen
- Maße: 86x86x29,2mm
- RGB Status-LEDs
- OLED-Display mit 6 verschiedenen Werten und frei konfigurierbaren Symbolen/Texten
- 1x6, 2x6 oder 2x4 Funktionen auf 1 oder 2 Ebenen
- Maße 92x92x29,2mm
- RGB Status-LEDs
- Glasgehäuse
Basiskomponenten
Um eine KNX-Installation in Betrieb zu nehmen und die Komponenten zu konfigurieren, benötigen Sie:

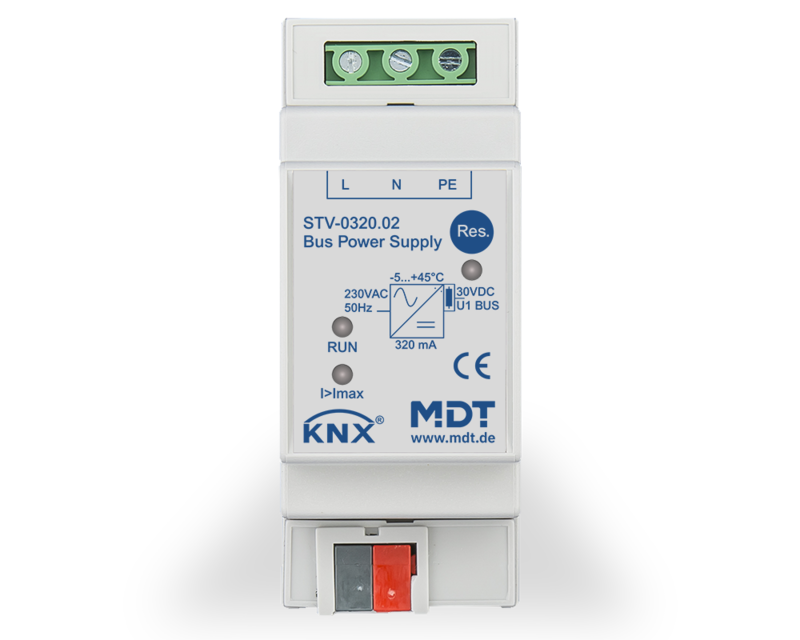

- (mindestens) ein KNX-Netzteil, um die Spannung für den KNX-Bus zur Verfügung zu stellen

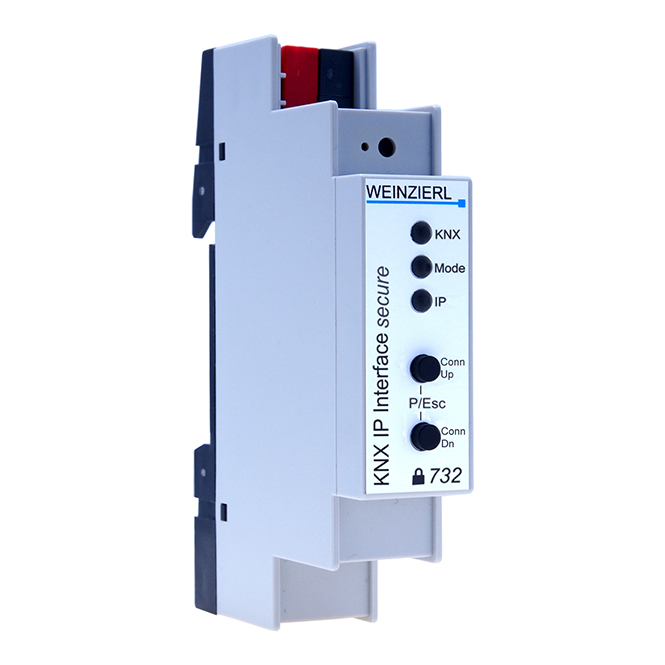

- ein KNX/IP-Interface, um die Konfiguration (Parametrierung) der einzelnen Komponenten über die ETS-Software vorzunehmen

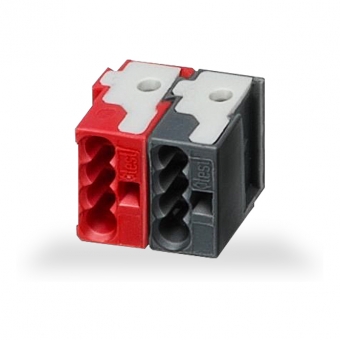

- KNX-Busklemmen (optional, bei fast allen KNX-Produkten inklusive)

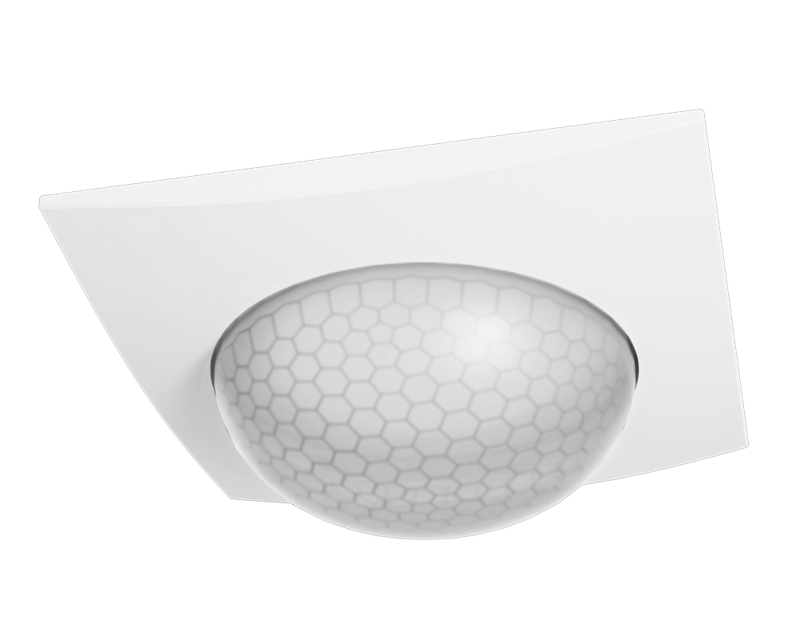

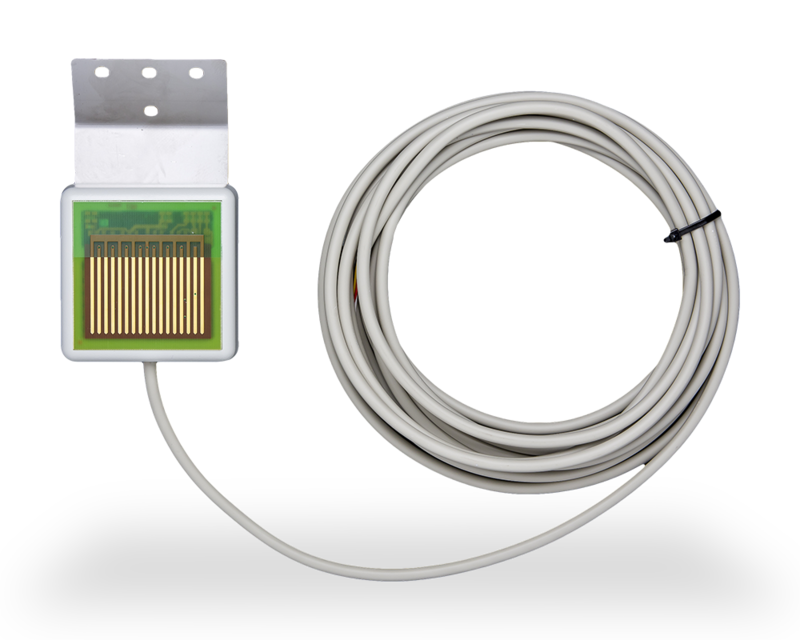

Sensoren
Durch Sensoren können Sie Ihre KNX-Aktoren umweltabhängig schalten. Somit lässt sich bspw. bei Präsens im Raum das Licht eingeschalten, bei Regen die Jalousien geschlossen oder die Heizung bis zum erreichen der Solltemperatur eingeschaltet werden.
