DMX LED Controller

DMX Controller ermöglichen das Einbinden verschiedener LED Komponenten in professionelle DMX Umgebungen. Dies können LED-Streifen, LED Leisten und Profile, aber auch LED-Spots, Panels und vieles mehr sein.

Wir bieten LED DMX-Controller in verschiedensten Ausführungen, passend für eine Vielzahl von Anwendungen:

Highend LED DMX-Controller mit RDM-Funktion und 5 Ausgängen bis zu 192 Watt Anschlussleistung
Controller mit bis zu 30.000Hz PWM, z.B. für Highspeed-Aufnahmen bei Film & TV
Micro DMX Controller zur Integration in Profile und überall, wo wenig Platz verfügbar ist
DMX-to-SPI Konverter für 2801, 2811, 2812 uvw.

Einige der LED DMX Controller sind Eigenentwicklungen von LED-Studien.de. Spezielle Controller-Varianten können wir auch für Sie entwickeln.

5-Kanal DMX/RDM LED-Controller, 5x8A, 35kHz, 16 Bit - XLR-5

XLR Eingang: 5-polig

Ein LED-DMX-Controller, der keine Wünsche offen lässt! Natürlich auch RDM-kompatibel. Die leistungsstarken 5 x 8A Ausgänge können z.B. pro einzelnem Ausgang LED-Streifen bis 192 Watt versorgen und das in 8 Bit oder 16 Bit Auflösung. Die Ansteuerung von RGB, RGBW oder RGBA-Streifen ist natürlich ebenso möglich. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 35.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen bis 500 Bilder/s und darüber hinaus kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard) Standalone Modus / Master Mode Einfache Farb- und Helligkeitseinstellungen können auch direkt am Controller (ohne DMX-Pult o.ä) durchgeführt werden. Helligkeitseinstellung aller 5 Kanäle separat Kaltweiß / Warmweiß Mischung (tunable White) Einfache RGB Mischfarben 32 Effektprogramme (16 Geschwindigkeitsstufen) Technische Daten: Kanäle: 5 - z.B. RGBAW, oder RGB + 2 WeißtönePWM-Frequenz: 500 - 35.000Hz, einstellbarSpannung: 12V-24V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten), 8A pro KanalEingang: DMX über XLR 5pol, DMX über RJ45, DMX über Kabelklemmen, DCin doppelt ausgelegtAusgang: V+, Kanal 1-5IP Klasse: IP 20Abmessungen: 73*164*38mm

Artikelnummer: LK93-5

68,50 €*

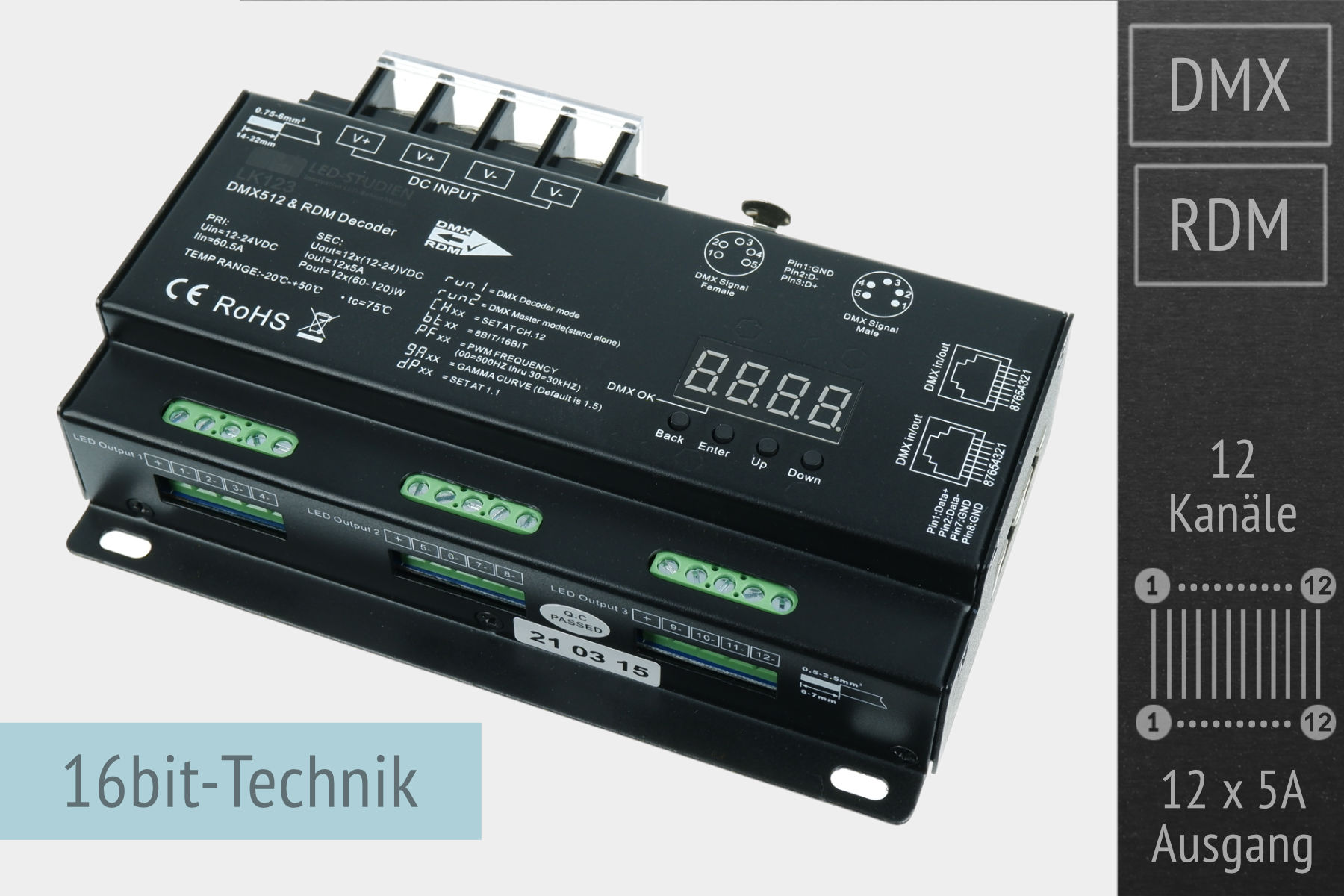

12-Kanal DMX/RDM LED-Controller, 12x5A, 35kHz, 16 Bit

Dieser DMX-Controller im robusten Metallgehäuse bietet 12 Ausgänge mit jeweils bis zu 5A Ausgangsleistung. So können z.B. 3 leistungsstarke RGBW-LED-Installationen parallel betrieben werden, ebenso 4 x RGB, 6 x Tunable White oder 12 Einzelkanäle mit z.B. rein weißen LED-Streifen. Das DMX-Signal kann über typische XLR-5pol Stecker oder RJ45 angeschlossen werden. Dabei ist der Controller auch RDM kompatibel. Für DCin und den Anschluss der LED-Komponenten bietet der Controller Schraubklemmen. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 35.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen bis 500 Bilder/s und darüber hinaus kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard) Standalone Modus / Master Mode Einfache Farb- und Helligkeitseinstellungen können auch direkt am Controller (ohne DMX-Pult o.ä) durchgeführt werden. Helligkeitseinstellung aller 12 Kanäle separat einstellbar von 0-100 4 einfache Effektprogramme (Chaser) in 9 Geschwindigkeitsstufen Technische Daten: Kanäle: 12PWM-Frequenz: 500 - 30.000Hz, einstellbarSpannung: 12V-24V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten), 5A pro KanalEingang: DMX über XLR 5pol, DMX über RJ45, DCin doppelt ausgeführtAusgang: V+, Kanal 1-12, DMX. RJ45IP Klasse: IP 20Abmessungen: 166*100*38mm

Artikelnummer: LK123

125,00 €*

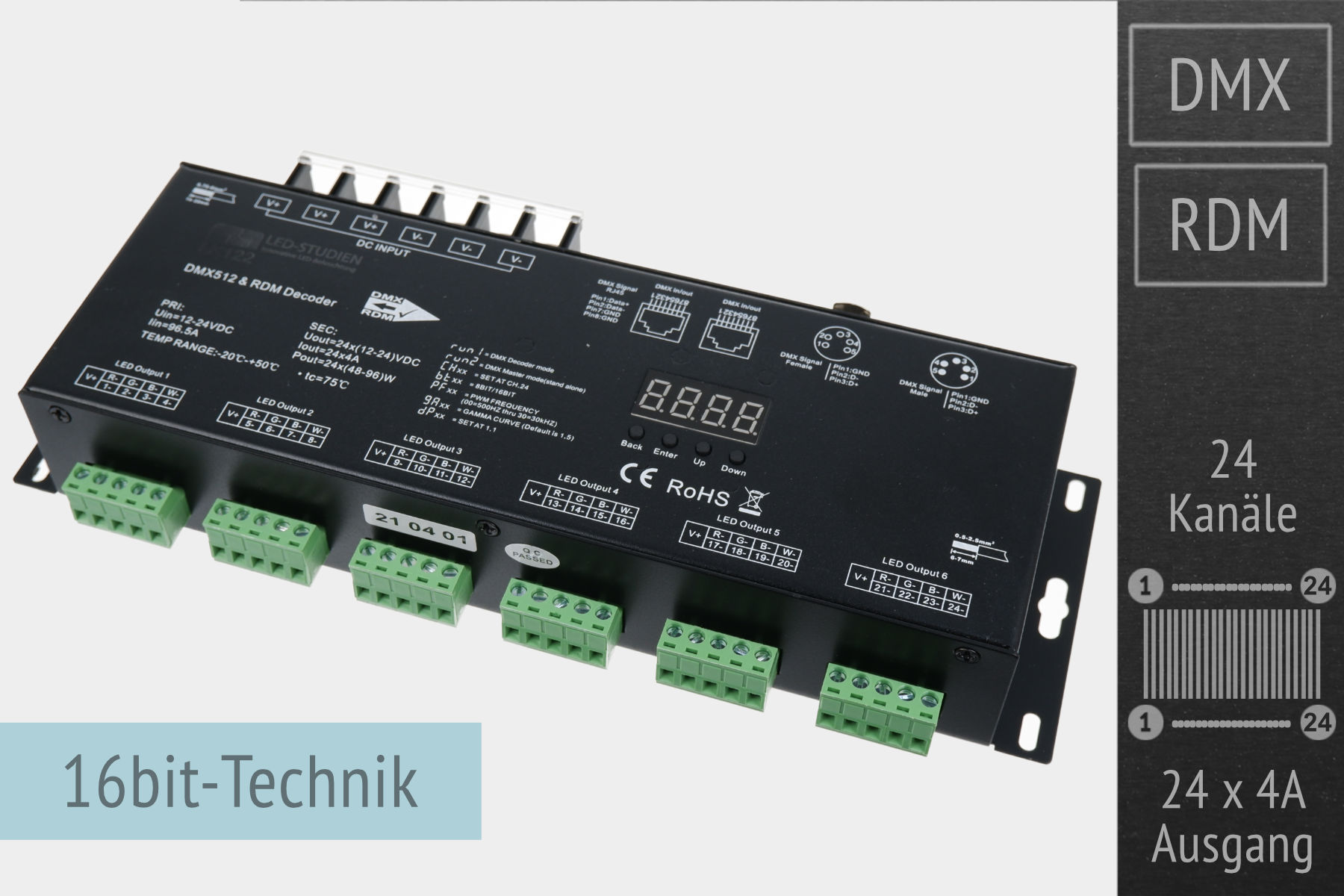

24-Kanal DMX/RDM LED-Controller, 24x4A, 35kHz, 16 Bit

Dieser DMX-Controller im robusten Metallgehäuse bietet 24 Ausgänge mit jeweils bis zu 4A Ausgangsleistung. So können z.B. 6 leistungsstarke RGBW-LED-Installationen parallel betrieben werden, ebenso 8 x RGB, 12 x Tunable White oder 24 Einzelkanäle mit z.B. rein weißen LED-Streifen. Das DMX-Signal kann über typische XLR-5pol Stecker oder RJ45 angeschlossen werden. Dabei ist der Controller auch RDM kompatibel. Für DCin und den Anschluss der LED-Komponenten bietet der Controller Schraubklemmen. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 35.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen bis 500 Bilder/s und darüber hinaus kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard) Standalone Modus / Master Mode Einfache Farb- und Helligkeitseinstellungen können auch direkt am Controller (ohne DMX-Pult o.ä) durchgeführt werden. Helligkeitseinstellung aller 24 Kanäle separat einstellbar von 0-100 4 einfache Effektprogramme (Chaser) in 9 Geschwindigkeitsstufen Technische Daten: Kanäle: 24PWM-Frequenz: 500 - 30.000Hz, einstellbarSpannung: 12V-24V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten), 4A pro KanalEingang: DMX über XLR 5pol, DMX über RJ45, DCin dreifach ausgeführtAusgang: V+, Kanal 1-24, DMX. RJ45IP Klasse: IP 20Abmessungen: 265*83*42mm

Artikelnummer: LK122

195,00 €*

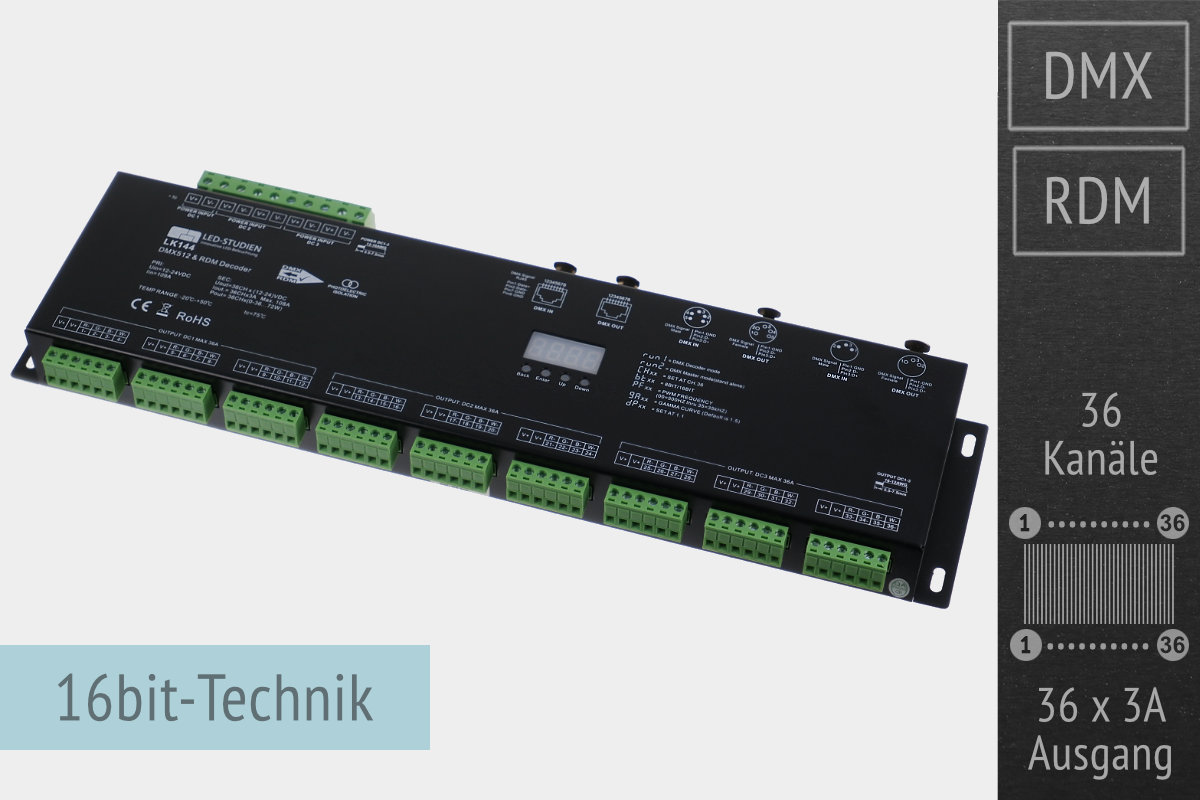

36-Kanal DMX/RDM LED-Controller, 36x3A, 35kHz, 16 Bit

Dieser DMX-Controller im robusten Metallgehäuse bietet 36 Ausgänge mit jeweils bis zu 3A Ausgangsleistung. So können z.B. bis zu 9 RGBW-LED-Installationen parallel betrieben werden, ebenso 12 x RGB, 18 x Tunable White oder 36 Einzelkanäle mit z.B. rein weißen LED-Streifen.Eine Besonderheit des Controllers ist die Möglichkeit, mehrere Netzteile parallel anzuschließen. So sind die Spannungseingänge einzelnen Controller-Ausgängen zugeordnet und es können bis zu 3 Netzteile parallel angeschlossen werden. So könnten über 3 x 600W Netzteile z.B. LED-Installationen mit bis zu 1.800W Gesamtleistung betrieben werden. Das DMX-Signal kann über typische XLR-5 und 3pol Stecker oder RJ45 angeschlossen werden. Dabei ist der Controller auch RDM kompatibel. Für DCin und den Anschluss der LED-Komponenten bietet der Controller Schraubklemmen. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 35.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen bis 500 Bilder/s und darüber hinaus kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard) Standalone Modus / Master Mode Einfache Farb- und Helligkeitseinstellungen können auch direkt am Controller (ohne DMX-Pult o.ä) durchgeführt werden. Helligkeitseinstellung aller 36 Kanäle separat einstellbar von 0-100 4 einfache Effektprogramme (Chaser) in 9 Geschwindigkeitsstufen Technische Daten: Kanäle: 36PWM-Frequenz: 500 - 35.000Hz, einstellbarSpannung: 12V-24V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten), 3A pro KanalEingang: DMX über XLR 5 und 3pol, DMX über RJ45, 5 x DCin (in 3 Gruppen)Ausgang: V+, Kanal 1-36, DMX XLR & RJ45IP Klasse: IP 20Abmessungen: 394*93*37mm

Artikelnummer: LK144

258,00 €*

Controller lk25-2-dmx-rgbw-led-controller

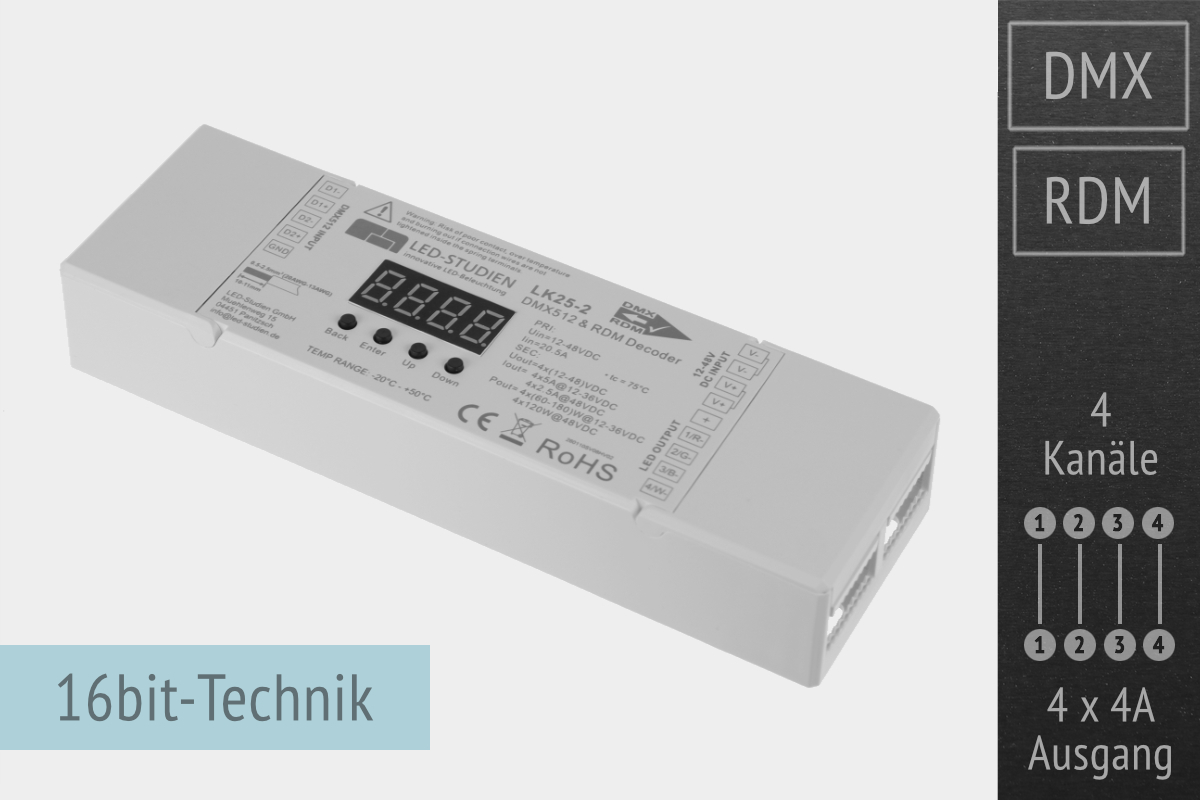

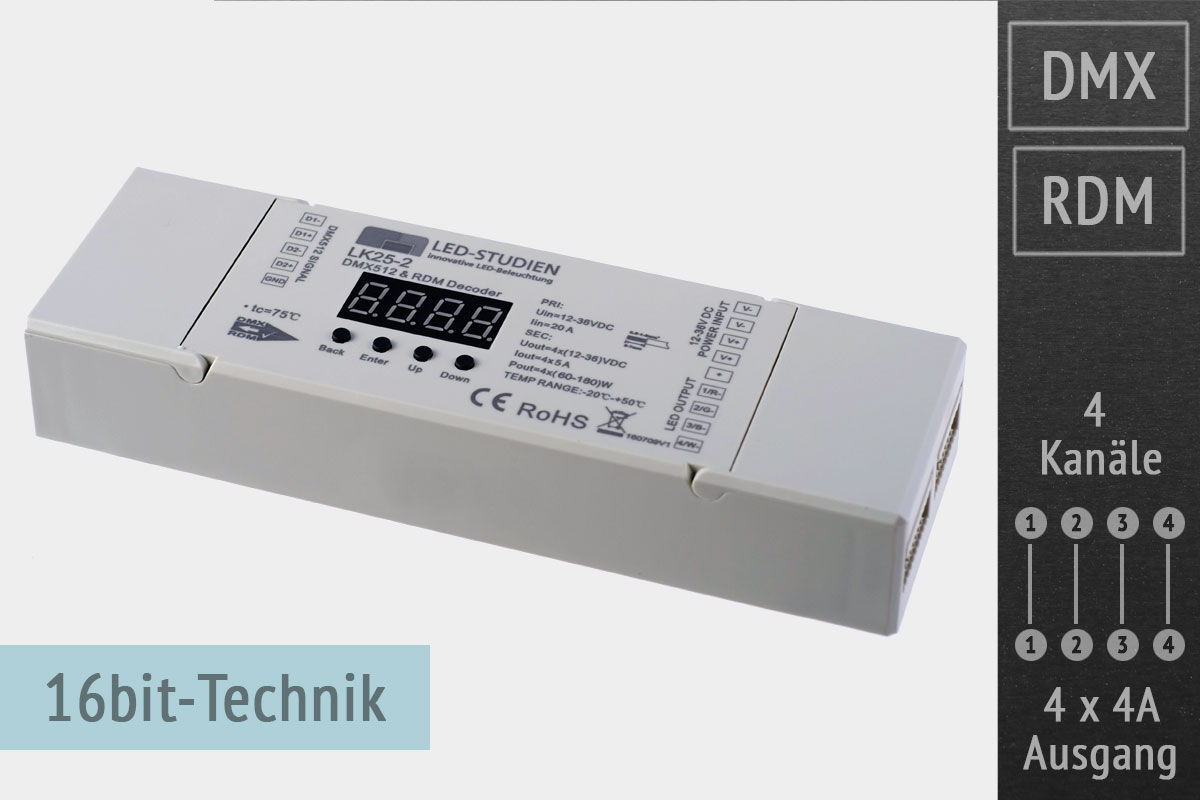

4-Kanal DMX/RDM LED-Controller, 4x4A, 30kHz, 16 Bit

Dieser Decoder wird an den DMX-Bus angeschlossen und belegt 1-4 DMX-Adressen, um die 4 Ausgänge zu steuern. Jeder Ausgangskanal kann mit bis zu 4A belastet werden. Durch den Spannungsbereich von 12-36V ist der Einsatz sehr flexibel möglich. Die DMX-Startadresse ist einstellbar. Weiter Funktionen (wie 8 oder 16Bit Auflösung) können per Tasten am Display eingestellt werden und der Controller ist natürlich auch RDM-kompatibel. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 30.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen mit Highspeedkameras kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard) Technische Daten: Kanäle: 4 - z.B. RGBW oder RGBAPWM-Frequenz: 500 - 30.000Hz, einstellbarSpannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten), 4A pro KanalEingang: DMX über Kabelklemmen, DCin doppelt ausgelegtAusgang: V+, Kanal 1-4IP Klasse: IP 20Abmessungen: 53*170*28

Artikelnummer: LK25-2

48,50 €*

Controller lk26-2-dmx-rgbwa-led-controller_norm

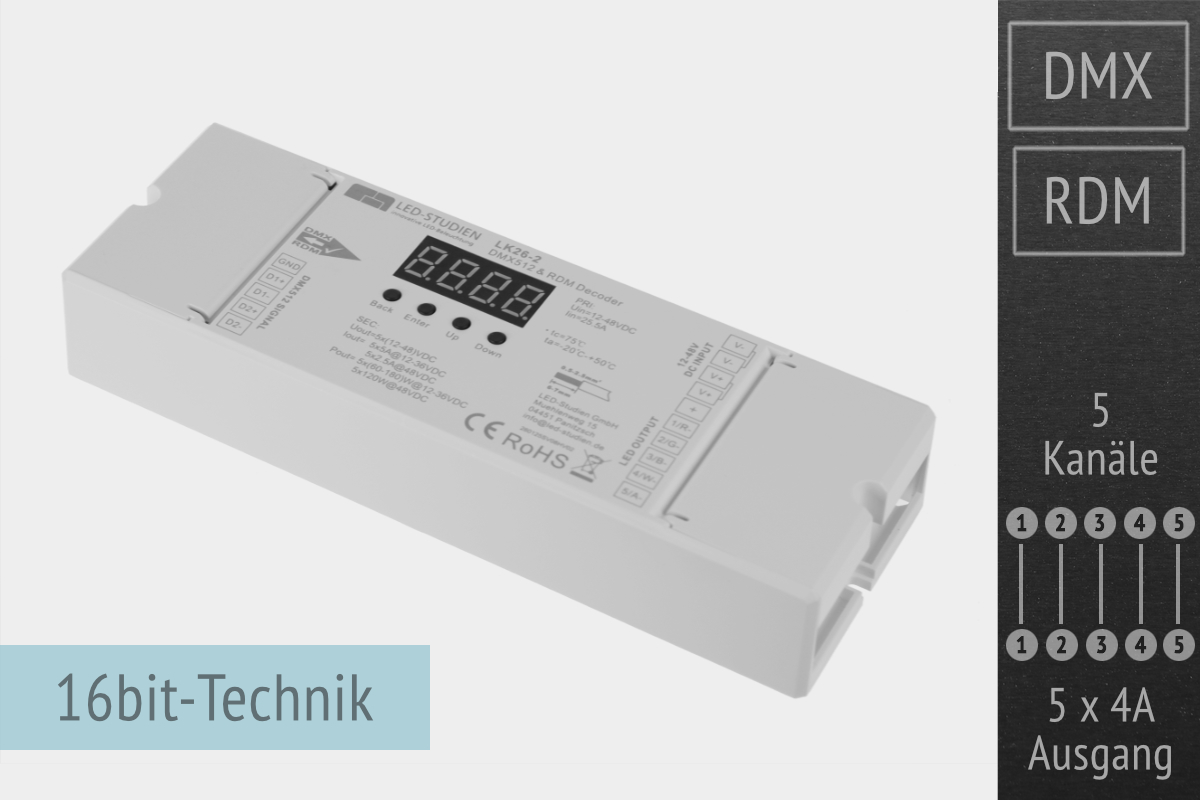

5-Kanal DMX/RDM LED-Controller, 5x4A, 30kHz, 16 Bit

Dieser Decoder wird an den DMX-Bus angeschlossen und belegt 1-5 DMX-Adressen, um die 5 Ausgänge zu steuern. Jeder Ausgangskanal kann mit bis zu 4A belastet werden. Durch den Spannungsbereich von 12-36V ist der Einsatz sehr flexibel möglich. Die DMX-Startadresse ist einstellbar. Weiter Funktionen (wie 8 oder 16Bit Auflösung) können per Tasten am Display eingestellt werden und der Controller ist natürlich auch RDM-kompatibel. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 30.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen mit Highspeedkameras kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard) Technische Daten: Kanäle: 4 - z.B. RGBWA oder RGB+WW+CWPWM-Frequenz: 500 - 30.000Hz, einstellbarSpannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten), 4A pro KanalEingang: DMX über Kabelklemmen, DCin doppelt ausgelegtAusgang: V+, Kanal 1-5IP Klasse: IP 20Abmessungen (LxBxH): 170x59x29

Artikelnummer: LK26-2

55,00 €*

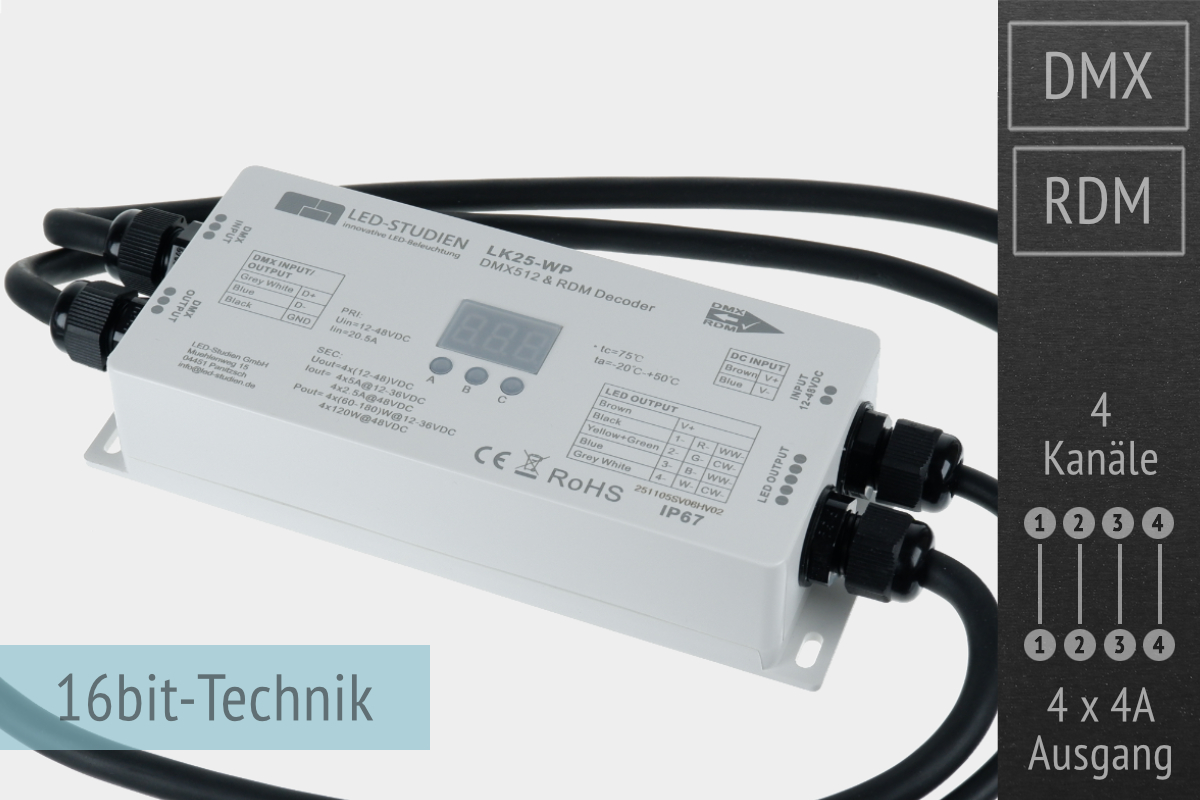

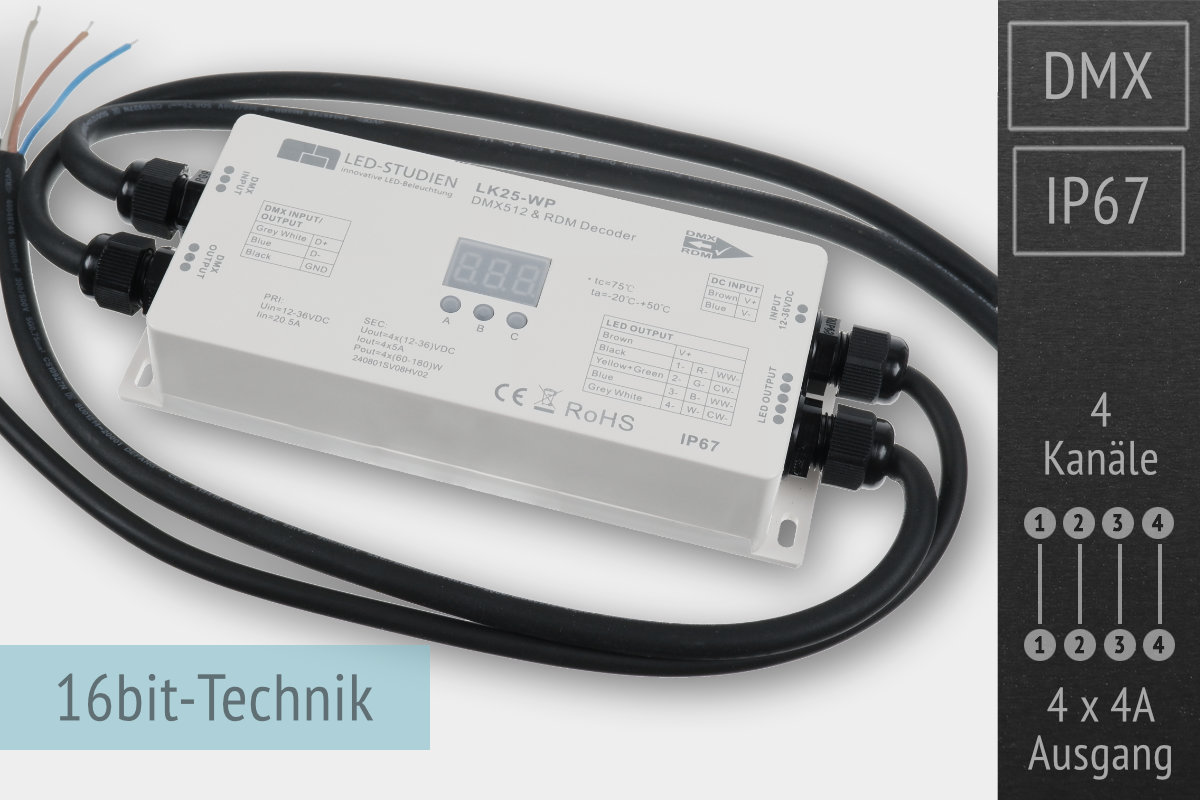

4-Kanal DMX/RDM LED-Controller, 4x4A, 30kHz, 16 Bit - IP67

Dieser wassergeschützte (IP67) Decoder wird an den DMX-Bus angeschlossen und belegt 1-4 DMX-Adressen, um die 4 Ausgänge zu steuern. Jeder Ausgangskanal kann mit bis zu 4A belastet werden. Durch den Spannungsbereich von 12-36V ist der Einsatz sehr flexibel möglich. Die DMX-Startadresse ist einstellbar. Weiter Funktionen (wie 8 oder 16Bit Auflösung) können per Tasten am Display eingestellt werden und der Controller ist natürlich auch RDM-kompatibel. Die PWM-Frequenz lässt sich in 10 Stufen von 500 - 30.000Hz regeln. Damit sind selbst Zeitlupenaufnahmen mit Highspeedkameras kein Problem mehr. Zusätzlich lassen sich verschiedene Dim-Kurven einstellen (Gamma-Kurve 0,1 - 9,9, logarithmisch oder linear). Folgende DMX/RDM-Standards sind möglich: DMX512, DMX512(1990), DMX512-A und RDM V1.0 (E1.20 – 2006 ESTA Standard) Technische Daten: Kanäle: 4 - z.B. RGBW oder RGBAPWM-Frequenz: 500 - 30.000Hz, einstellbarSpannung: 12V-36V DCLeistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten), 4A pro KanalEingang: DMX über Kabelklemmen, DCin doppelt ausgelegtAusgang: V+, Kanal 1-4IP Klasse: IP67Abmessungen: 74*181*40 (zzgl. 4 x 30cm Anschlusskabel)

Artikelnummer: LK25-WP

75,00 €*

Details

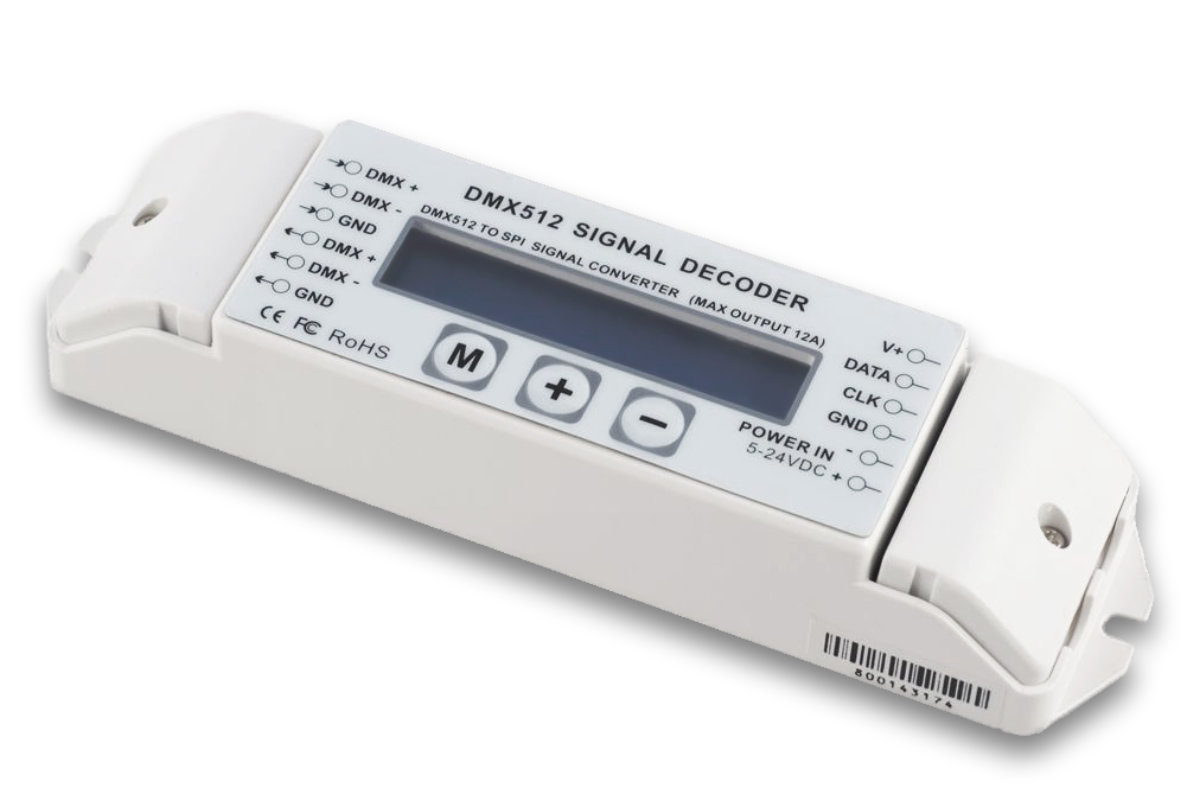

DMX to Digital-Converter, 5-24V (für 2801, 2811, 2812 ..)

Mit diesem DMX-Konverter können verschiedene digitale LED-Streifen über DMX512 komfortabel angesteuert werden. Er bietet einen extrem weiten Spannungsbereich von 5-24V sowie 510 Kanäle, wodurch zum Beispiel 170 RGB-Pixel angesteuert werden können. Jeder Konverter besitzt auch einen DMX-Ausgang. Über ein großes Multifunktions-Display und 3 Taster lässt sich der Decoder sehr leicht einstellen. Wesentliche Parameter sind: digitale Einstellung DMX-Startadresse versch. Testmodi Pixelzahl konfigurierbar Farbreihenfolge konfigurierbarFolgende LED-Treiber können angesteuert werden:WS2801, 2803, 2811, 2812, 2813, 2815TM1803, 1804, 1809, 1812, 1814UCS1903, 1904, 1909, 1912, 2903, 2904 RGBW, 2909, 1912, 6909, 6912LPD6803, 1101, 8803, 8806TLS3001, 3002P9813, 9412 RGBWSK6812 RGBW Lieferumfang: 1x DMX-Digital-Konverter BC Technische Daten:Spannung: 5-24V DCAnschluss: Eingang (V+; Masse; DMX Eingang) Ausgang (DMX-Ausgang; V+; Data; CLK, Masse)IP Klasse: IP 20Abmessungen: LxBxH 176x46x30mm

Artikelnummer: LK71

54,00 €*

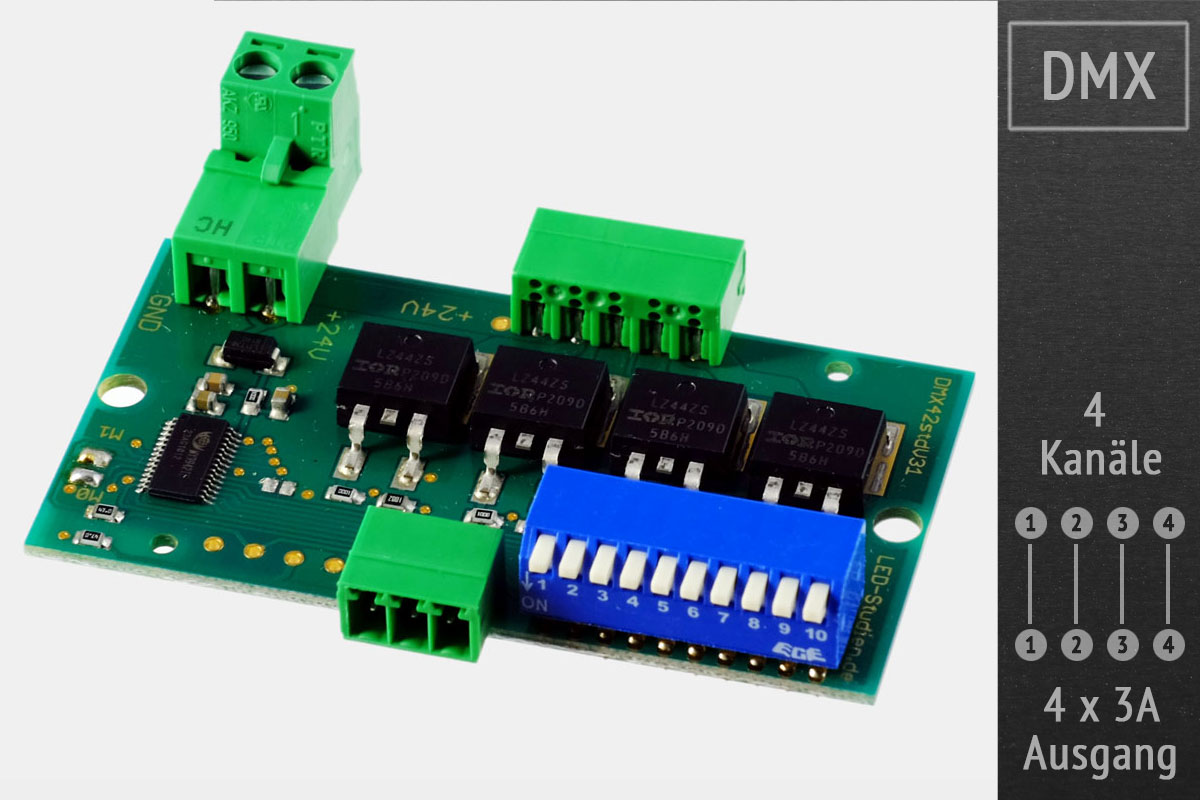

4-Kanal DMX-LED-Controller - 7-40V - 4x3A - MY9942 MOSFET

Auf Basis des MY-Semi-ICs MY9942 wurde ein kompakter DMX-Receiver mit 4 MOSFETs als Ausgangtreiber für konstante Spannung entwickelt. Dieses Board hat alle bekannten Vorteile des MY9942 Breakout-Boards. So kann die DMX-Adresse per DIP-Schalter eingestellt werden oder per Lötjumper die Anzahl der verwendeten DMX-Kanäle von 1-4. Neben LED-Streifen können alle LED-Typen angeschlossen werden, die mit konstanter Spannung im Bereich von 7 - 40V betrieben werden. Die Platine hat die Größe von 40x73mm. Ein separates Gehäuse für die Platine ist ebenso verfügbar. Weitere Informationen sind in einem Artikel im Blog nachzulesen. Lieferumfang: 1x Platine Bestückt mit allen SMD-Bauteilen und DIP-Schalter Verbinder je nach Ausführung - BITTE WÄHLEN SIE EINE VARIANTE!

Artikelnummer: LED521mos

16,80 €*

Details

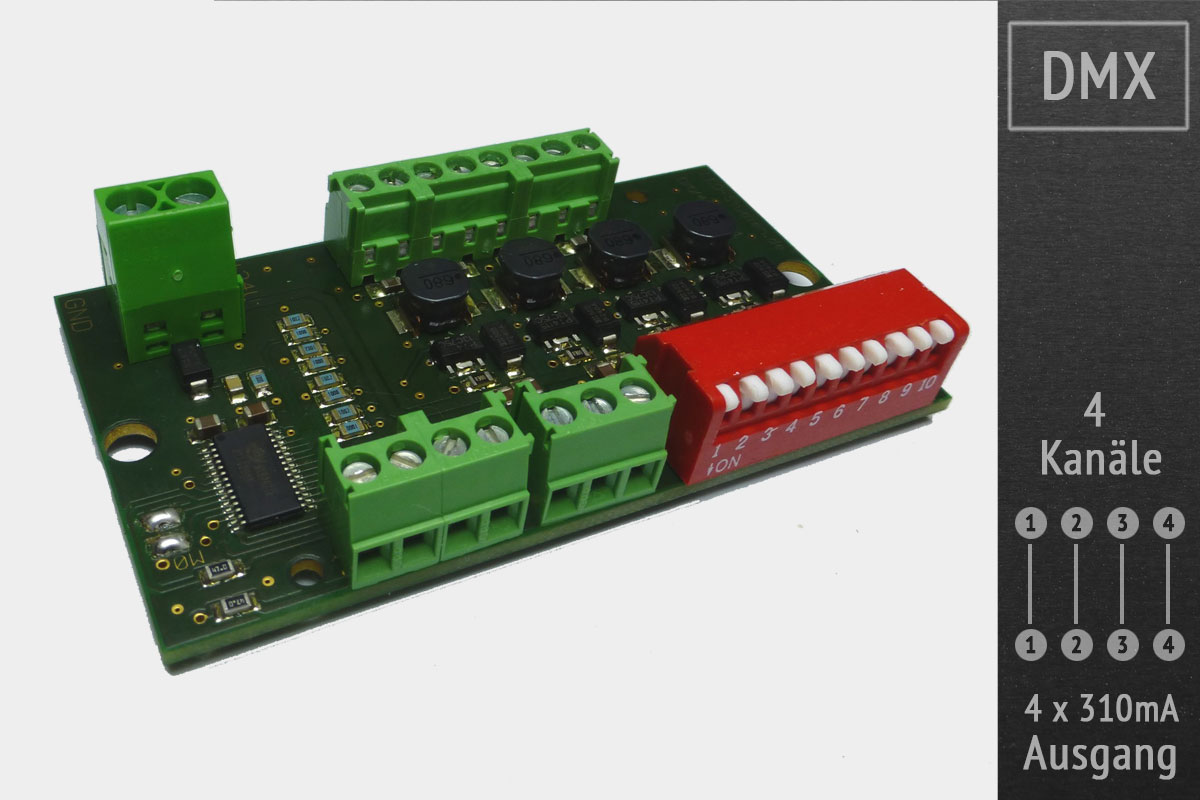

4-Kanal DMX-Receiver MY9942, 310mA, Schraubklemmen

Steckverbinder: mit Schraubklemmen | Strom: 310mA

Auf Basis des MY-Semi-ICs MY9942 wurde ein kompakter DMX-Receiver mit 4 Konstantstromquellen (KSQs) für konstanten Strom entwickelt. Es handelt sich dabei um getaktete KSQs. Der Strom wird produktionsseitig über entsprechende Widerstände fest eingestellt. Es werden Varianten zwischen 300 und 1200mA angeboten. Damit lassen sich verschiedene HighPower-LEDs betreiben. Die DMX-Adresse kann per DIP-Schalter eingestellt und per Lötjumper die Anzahl der verwendeten DMX-Kanäle von 1-4 festgelegt werden. Bei einer DMX-Adresse werden die 4 Ausgänge parallel angesteuert, bei 2 Adresse je 2 Ausgänge. Die Platine hat die Größe von 40x73mm und ist damit zum Einbau in ein Gehäuse von Strapubox geeignet. Lieferumfang: 1x Platine Bestückt mit allen SMD-Bauteilen und DIP-Schalter Verbinder je nach Ausführung Hinweis: Die aktuell ausverkauften Modelle sind im 2. Halbjahr 2020 wieder verfügbar, da die Controller einem Redesign unterzogen werden und dann in einer neuen Variante zur Verfügung stehen. Technische Daten: Abmessungen: 40 x 73mm Spannung: 7 - 30V max. Einstellung DMX-Start-Adresse sowie Anzahl Adressen 1-4 Strom: 310mA Datenblatt MY9942-IC

Artikelnummer: LED521PT31m

Varianten ab 23,90 €*

26,90 €*

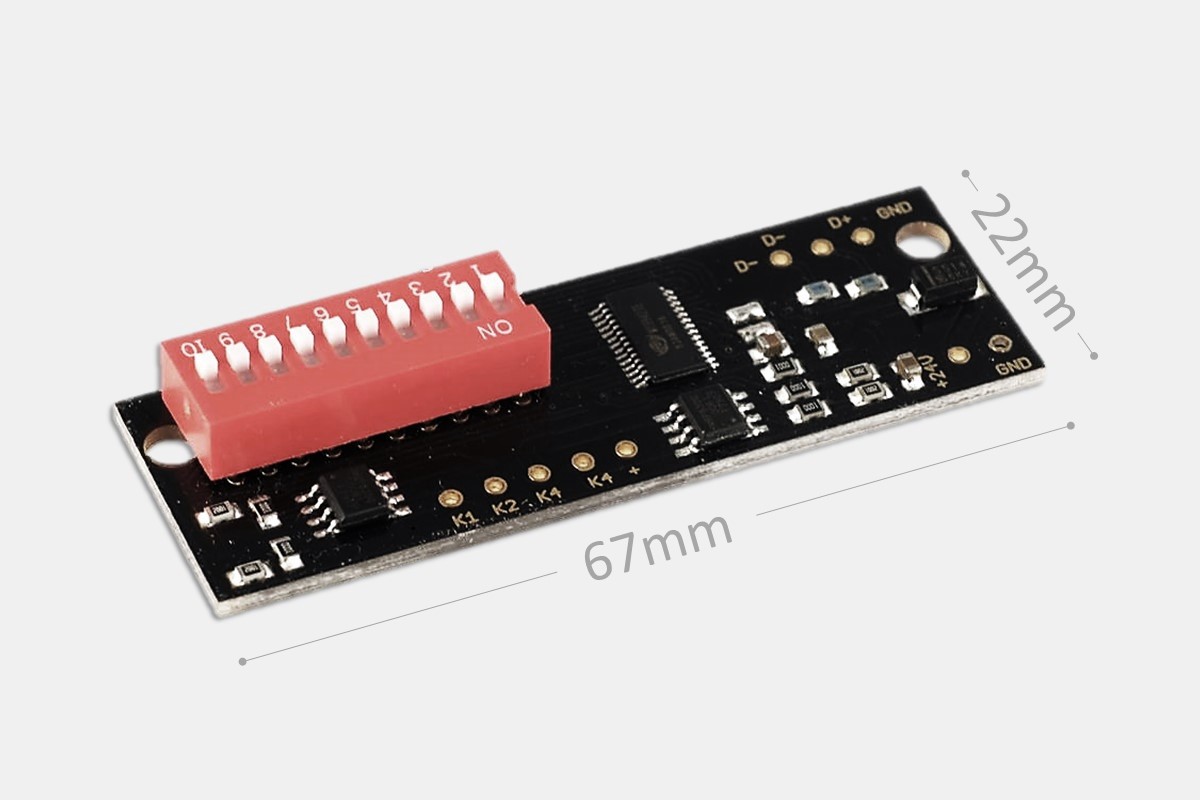

Micro DMX-LED-Controller V2 - 7-28V - 4x2A - nur 22x67mm

Auf Basis des MY-Semi-ICs MY9942 wurde ein extrem kleiner DMX-Receiver (22 x 67mm) mit MOSFETs als Ausgangtreiber für konstante Spannung entwickelt. Dieses Board hat alle bekannten Vorteile des MY9942 Breakout-Boards. So kann die DMX-Adresse per DIP-Schalter eingestellt werden oder per Lötjumper die Anzahl der verwendeten DMX-Kanäle (1-4 Kanäle). Neben LED-Streifen können alle LED-Typen angeschlossen werden, die mit konstanter Spannung im Bereich von 7 - 28V betrieben werden. Für alle Anschlüsse (DMX-Signal, Spannung, LED-Ausgang) sind Lötpads vorhanden. Sollten Sie Interesse haben, das Board ohne DIP-Schalter zu bekommen, fragen Sie uns bitte direkt an. Über Lötjumper kann dann die DMX-Adresse fest eingestellt werden. Dies führt zu einer Platine mit nur wenigen Millimeter Höhe. Weitere Informationen sind in einem Artikel im Blog nachzulesen. > Online-Rechner für die Einstellung der DMX-Startadresse per DIP-Schalter Lieferumfang: 1x Platine bestückt mit allen SMD-Bauteilen und DIP-Schalter Technische Daten: Abmessungen: 22 x 67mm Spannung: 7 - 28V (30V max.) Strom: 2A pro Kanal, 8A gesamtPWM-Frequenz: 2.000Hz Datenblatt MY9942-IC

Artikelnummer: LED521i2

14,60 €*

Artnet-DMX-Decoder 16-Kanal

ArtNet zu DMX Decoder für insgesamt 16 DMX-Universen (max. 8192 DMX-Kanäle) im 19" Rack-Gehäuse (1HE).Robuste Bauweise. PushDial und OLED-Display zum Einstellen der IP-Adressierung, Port-Zuweisung und für Test-Funktionen. Perfekte Synchronisation zwischen den einzelnen Universen, z.B. für Pixel Mapping und Voxel Mapping. Der Artnet-Controller ist innerhalb von Sekunden nach der Inbetriebnahme einsatzbereit. Ein HTP-Merge ist automatisch für zwei Art-Net-Quellen verfügbar. Bei Bedarf können Sie auf spezifische spezifische Geräteeinstellungen über das integrierte Web-Konfigurations-Tool zugreifen und ändern. Technische Daten: Artikel-Nr. LK132 Eingangsport 1 x Ethernet IN (RJ45) Ausgangsports 16 x DMX OUT (RJ45), 1 x Ethernet THRU (RJ45) Spannungseingang 230VAC Netzanschluss (Kabel beiliegend) Maße 19", 1HE Gewicht 1,5kg

Artikelnummer: LK132

650,00 €*

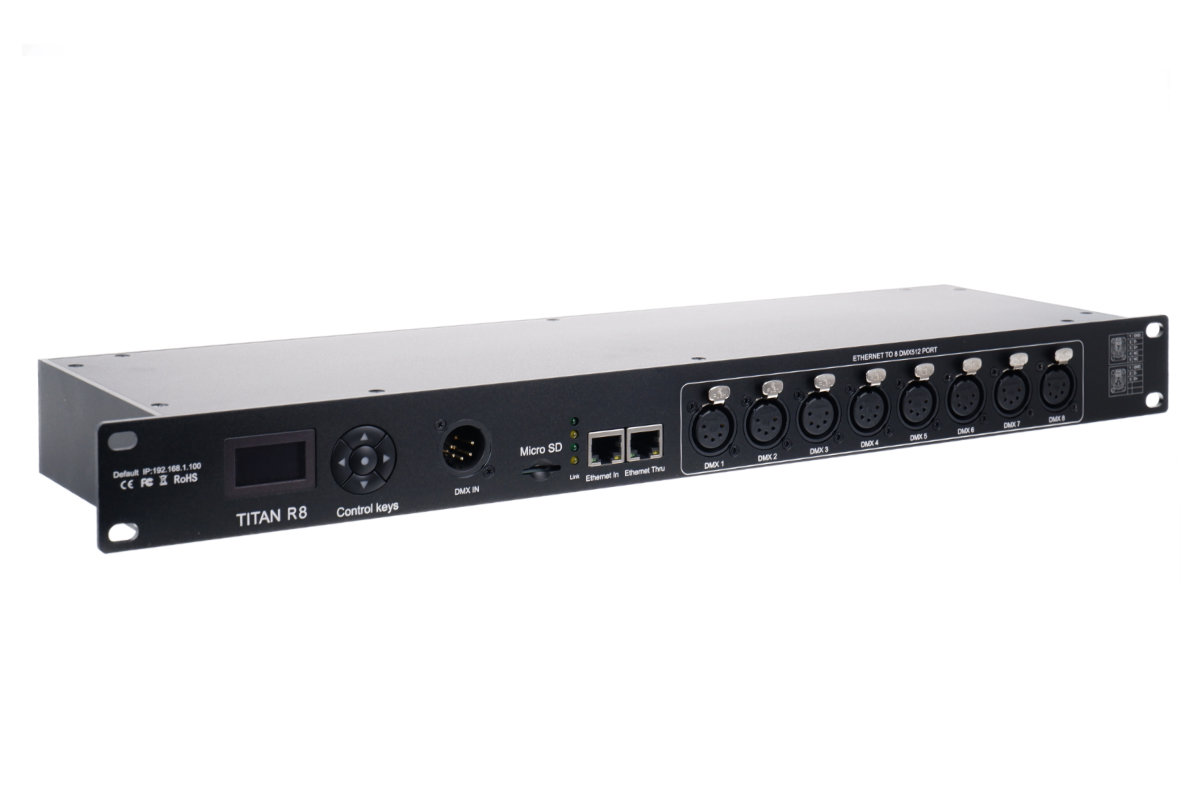

Artnet-DMX-Decoder 8-Kanal

ArtNet zu DMX Decoder für insgesamt 8 DMX-Universen (max. 4096 DMX-Kanäle) im 19" Rack-Gehäuse (1HE).Robuste Bauweise. PushDial und OLED-Display zum Einstellen der IP-Adressierung, Port-Zuweisung und für Test-Funktionen. Perfekte Synchronisation zwischen den einzelnen Universen, z.B. für Pixel Mapping und Voxel Mapping. Der Artnet-Controller ist innerhalb von Sekunden nach der Inbetriebnahme einsatzbereit. Ein HTP-Merge ist automatisch für zwei Art-Net-Quellen verfügbar. Bei Bedarf können Sie auf spezifische spezifische Geräteeinstellungen über das integrierte Web-Konfigurations-Tool zugreifen und ändern. Technische Daten: Artikel-Nr. LK131 Eingangsport 1 x Ethernet IN (RJ45) Ausgangsports 8 x DMX OUT (XLR 5-pin), 1 x Ethernet THRU (RJ45) Spannungseingang 230VAC Netzanschluss (Kabel beiliegend) Maße 19", 1HE Gewicht 1,5kg

Artikelnummer: LK131

450,00 €*

Zubehör für LED DMX-Controller:

Im LED-Studien Shop finden Sie neben LED DMX Controllern auch alles notwendige Zubehör für eine DMX gesteuerte LED Installation:

hochwertige Netzteile bis 600 Watt Leistung
LED-Streifen und -Leisten in verschiedensten Varianten
Digitale Pixel- und Matrix-Lösungen
