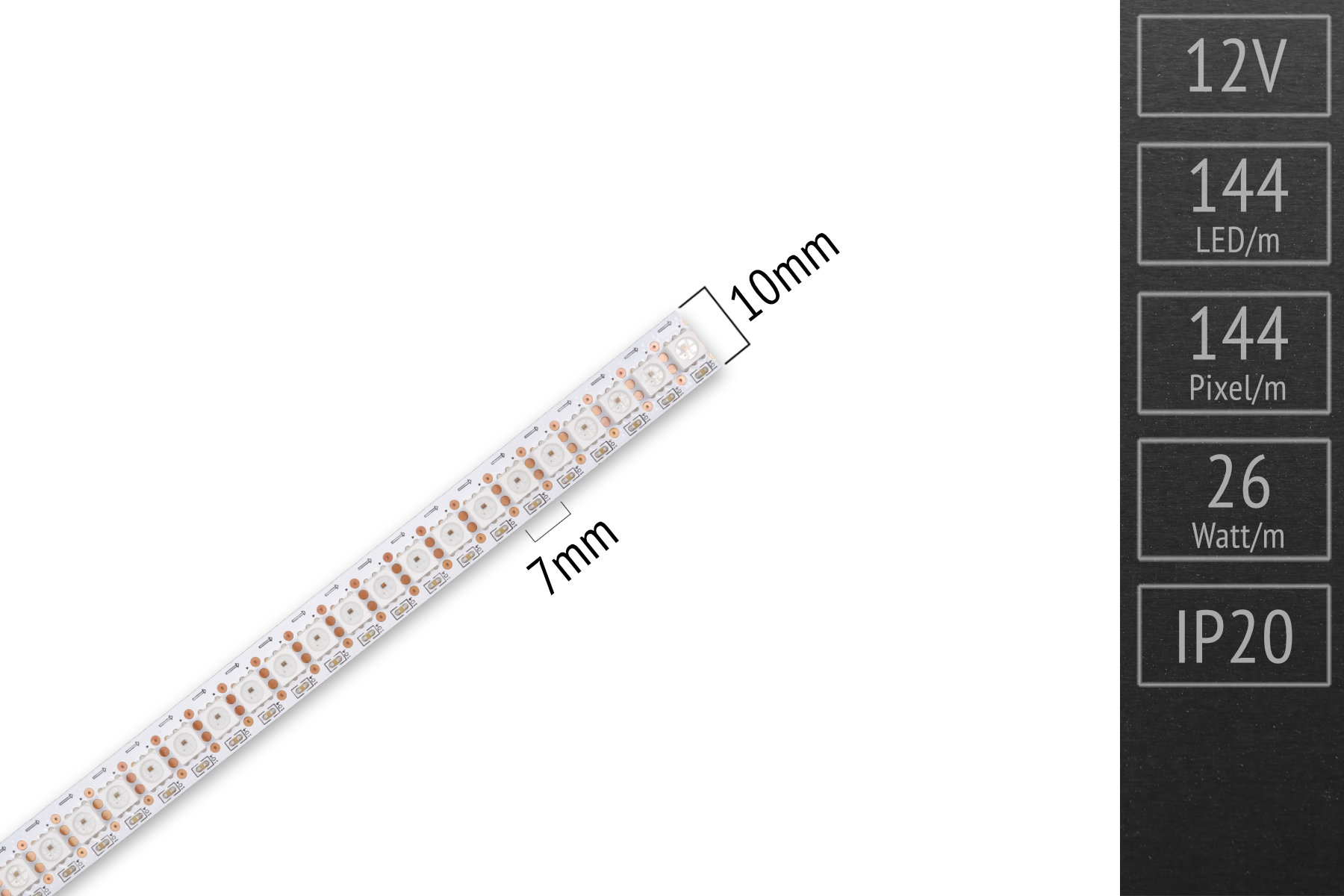

LED-Band digital WS2815 - 144 RGB-LEDs/m - IP20 - 12V
54,00 €*
Inhalt:
2 Meter
(27,00 €* / 1 Meter)
Sofort verfügbar, Lieferzeit: 3-5 Tage
Artikelnummer:
LK119-144
Verfügbarer Bestand:
35
Pixel-LED-Bänder mit 12V Versorgungsspannung sind besonders für größere Installationen über mehrere Meter geeignet. Während normale Pixel-LED-Streifen mit 5V aufgrund des intensiven Spannungsabfalls spätestens alle 2m eine neue Spannungseinspeisung benötigen, sind bei 12V Streifen auch 5m ohne neue Einspeisung realisierbar.
Im Gegensatz zu anderen 12V-Pixel Lösungen ist bei den WS2815 jede LED auch ein separat ansteuerbares Pixel. So sind enge Auflösungen mit z.B. 30, 60, 72, 96 oder gar 144 Pixel/m realisierbar.
Ein weiterer Vorteil der WS2815 ist, dass die Datenleitung doppelt geführt ist. Dies führt zu einer deutlich erhöhten Ausfallsicherheit. Sollte ein Pixel ausfallen, bleiben die nachfolgenden Pixel davon unberührt. Weiterhin bieten die WS2815 mit 1.200Hz eine vergleichsweise hohe PWM-Frequenz, was Flackereffekte reduziert.
WS2815 sind kompatibel zum weit verbreiteten WS2811-Protokoll (auch WS2812) und daher mit sehr vielen Pixel-Controllern steuerbar. Für sehr große Installationen gibt es entsprechende ArtNet Pixel-Controller mit bis zu 16 oder gar 32 DMX-Universen.
Lieferumfang: eine Rolle 2m
Technische Daten:
| Artikel-Nr. | LK119-144 |
| IC-Typ | WS2815 (SK6813HV oder vergleichbar) |
| Einzelfarben | 620-630nm Rot 510-525nm Grün 455-470nm Blau |
| LEDs/m | 144 - Typ 5050 |
| Pixel/m | 144 |
| Breite | 10mm |
| trennbar aller | 0,7cm |
| Spannungsbereich | 12V |
| Strom/m | 2,17A |
| Leistungsaufnahme | 26W/m |
| Helligkeit | 625lm/m |
| PWM-Frequenz | 1.200Hz |
| Wasserschutz | IP20 |
Eigenschaften "LED-Band digital WS2815 - 144 RGB-LEDs/m - IP20 - 12V"
| IP Schutz: | IP20 |
|---|---|
| Pixel/m: | 144 |
| Spannung: | 12V |
| LED/m: | 144 |
| Trennbar alle: | 0,7cm |
| Streifen-Breite in mm: | 10 |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
Hersteller
LED-Studien GmbH
Mühlenweg 15
04451 Panitzsch
info@led-studien.de
Datenblatt
