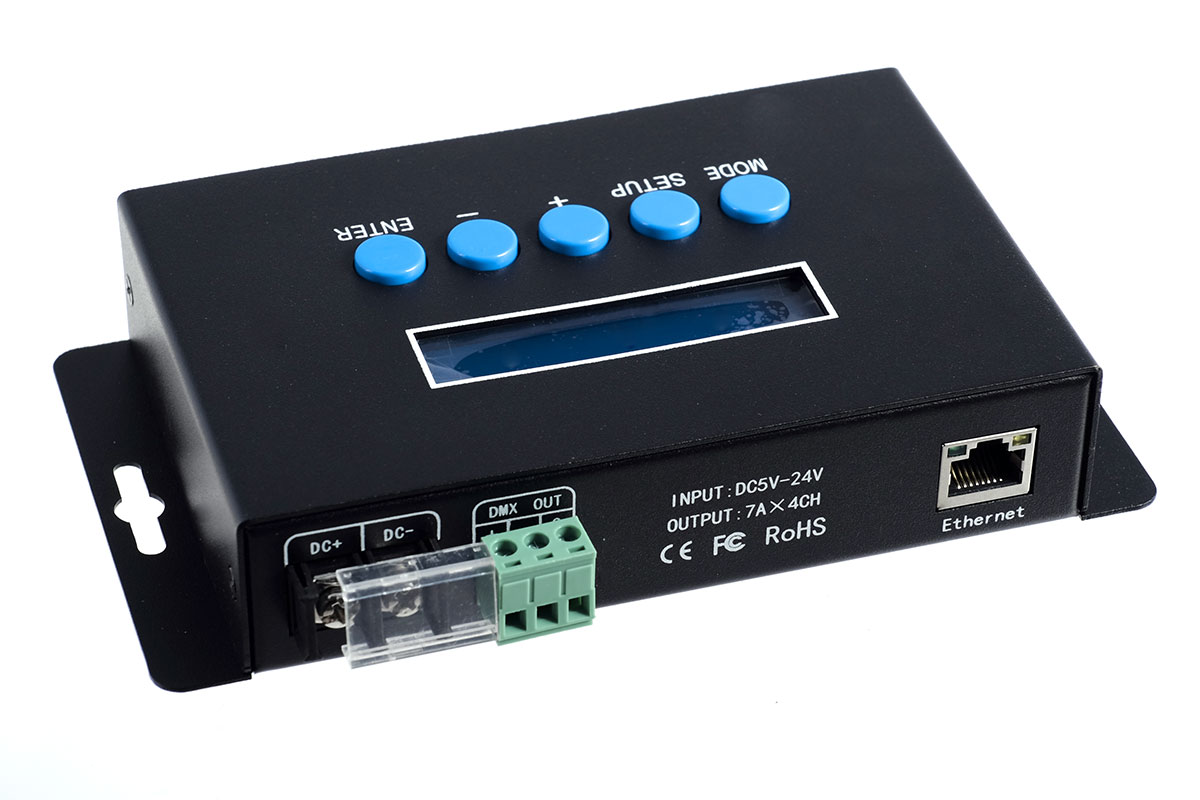

Artnet LED Pixel-Controller für bis zu 2.720 Pixel

290,00 €*

Sofort verfügbar, Lieferzeit: 3-5 Tage

Artikelnummer: LK99
Lagerbestand: 6

Die Controller für digitale LED-Stripes sind speziell darauf ausgelegt, möglichst viele RGB-Pixel einzeln anzusteuern.

Beim LK99 sind bis 2.720 Pixel möglich, aufgeteilt auf 4 Kanäle mit je 680 RGB-Pixel. Dies entspricht insgesamt 16 DMX-Universen, die über LAN/ArtNet übertragen werden. Die 4 Pixel-Ausgänge können mit max. 7 Ampere pro Kanal belastet werden. Bei größeren Installationen können und sollten die Pixel separat mit Spannung versorgt werden. Der Controller liefert dann nur das Datensignal (DATA).

Es lassen sich Pixel mit und ohne CLOCK-Signal (CLK) steuern. Pixeltypen mit CLK sind z.B. WS2801 oder APA102.

Der Controller lässt sich über ArtNet steuern und bietet ausgangsseitig zusätzlich einen DMX-OUT-Port mit 512 Kanälen. Zur Konfiguration besitzt der Controller alternativ zur direkten Eingabe am Display auch eine integrierte Web-Oberfläche.

Die Konfigurationsmöglichkeiten sind dabei sehr umfangreich:

  • Auswahl des Pixel-Typs und der Farbreihenfolge (RGB, RGB, GRB usw.)
  • flexible Adressierung (jeweils DMX-Universe und Startadresse individuell für jeden der 4 Ausgänge)
  • Anzahl zu steuernder Pixel pro Kanal (0-680 Pixel - z.B. um DMX-Universen zu sparen)
  • Anzahl der Null-Pixel, um erste ungenutzte Pixel in einer Installation zu überspringen
  • Zick-Zack- bzw. Rückwärts-Adressierung der Pixel für Matrix-Anwendungen
  • Helligkeitsbegrenzung pro Kanal
Zudem bietet der Controller einen Test-Modus, um die Installation auch ohne anliegendes ArtNet-Signal bereits mit diversen Effekten (Chase, Dots, Rainbow, ...) und statischen Programmen (alle Pixel rot, alle Pixel weiß, ...) testen zu können. Die Effekte können dabei in der Geschwindigkeit variiert werden.




Technische Daten:

Artikel-Nr. LK99
Ausgangspots 4 x 7 Ampere (Multi SPI)
Steuerbare Pixel 4 x 680 = 2.720
Steuerbare ICs WS2801, 2803, 2811, 2812, 2813, 2815
SK6812 (RGBW)
TM1803, 1804, 1809, 1812, 1814 (RGBW)
UCS1903, 1909, 1912, 2903, 2909, 2912
UCS5603, 6909, 6912 9812, 2904 (RGBW)
LPD6803, 1101, 8803, 8806
TLS3001, 3002
APA102
P9813
Spannungseingang  5 - 24VDC
DMX Ausgänge 1 x 512 Kanäle
Maße L166×W110×H31(mm)
Gewicht 510g
