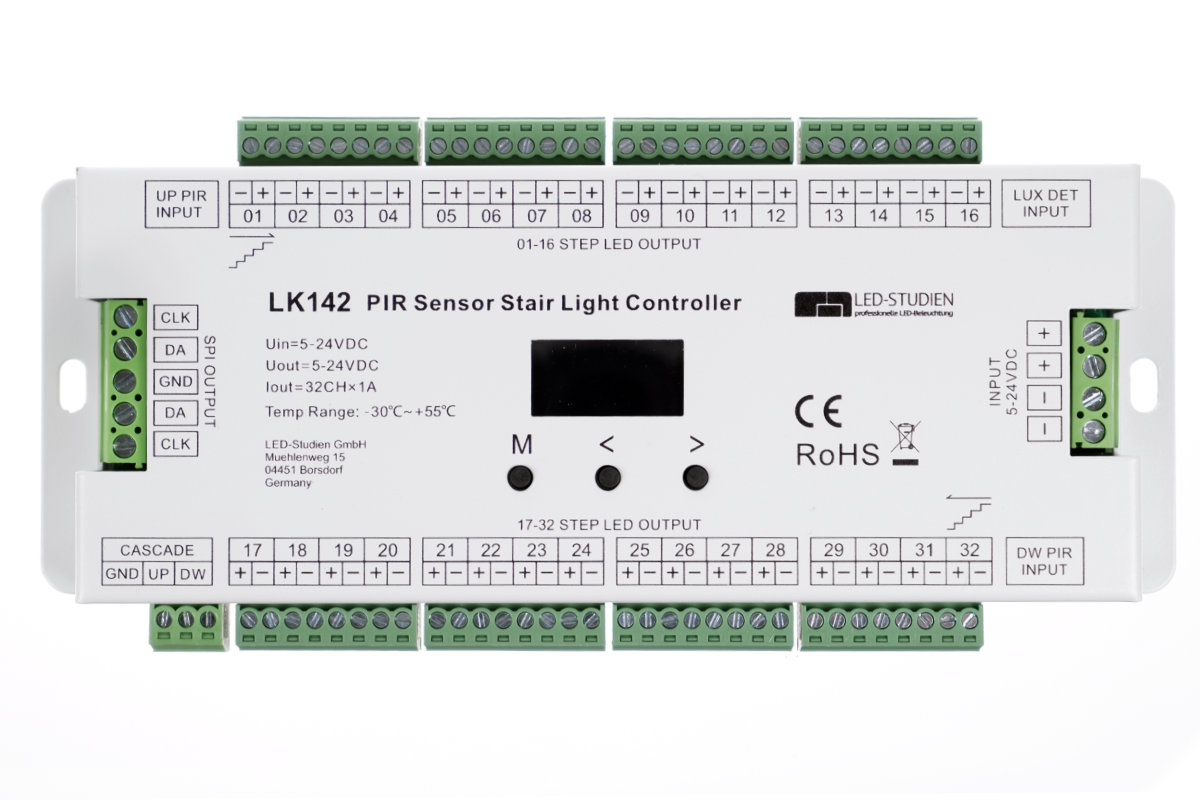

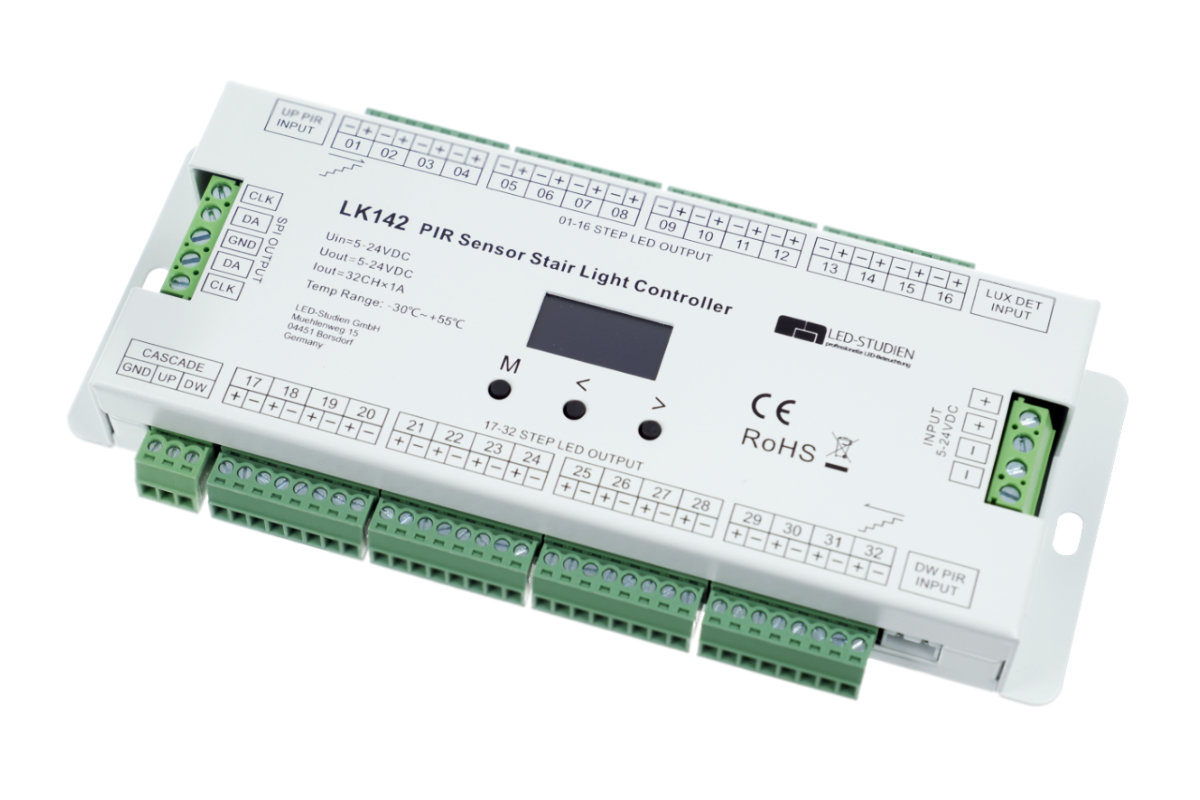

Treppen-Effekt-Controller für bis zu 32 Stufen + Lauflichtsteuerung

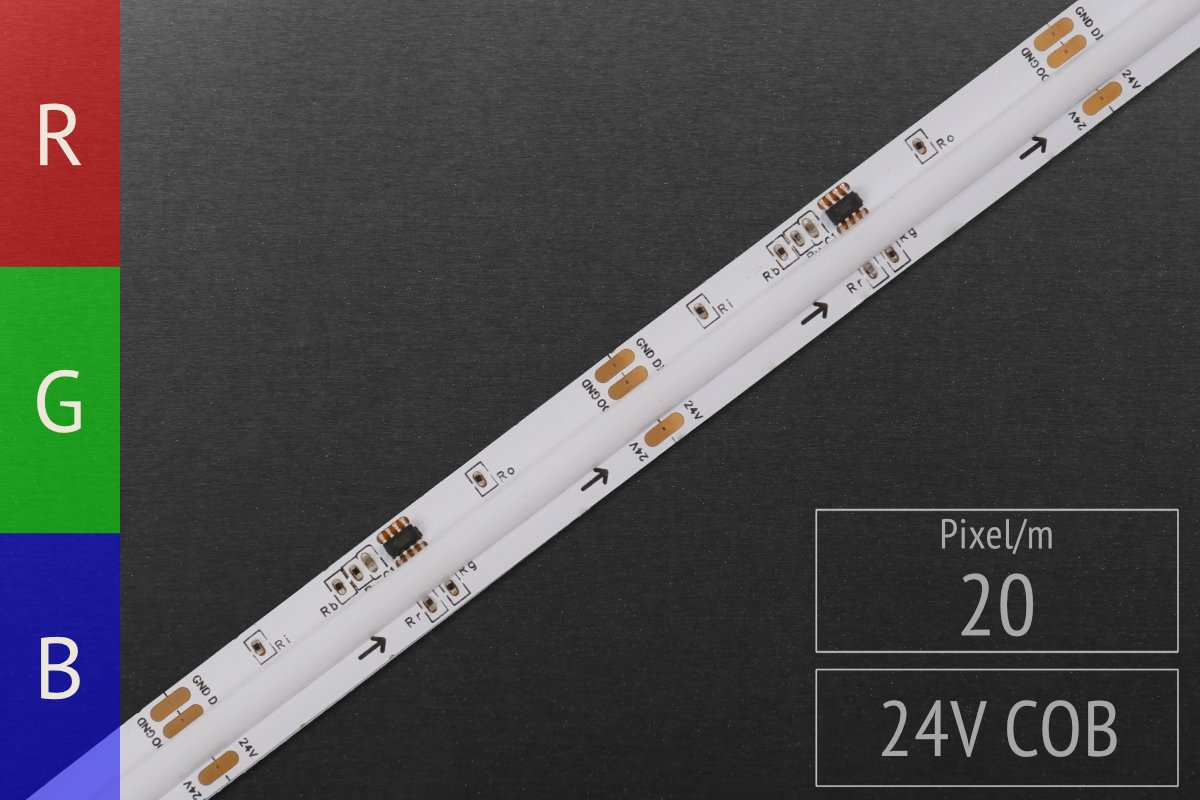

Der LK142 Treppen-Effekt-Controller erlaubt die Steuerung von Treppenbeleuchtungen von 8 - 32 Stufen. Er bietet hierfür insgesamt 32 Ausgänge z.B. für LED-Streifen oder Profile im Bereich 5-24VDC, 1A. So können z.B. unsere Standard-LED-Bänder als auch die neuen Free-Cut COB LED-Bänder flexibel gesteuert werden.

Gesteuert über Taster oder Bewegungsmelder ober- und unterhalb der Treppe können die Treppenstufen dann effektvoll stufenweise illuminiert werden. Je nach Aktivierung läuft der Effekt von unten nach oben oder oben nach unten durch.

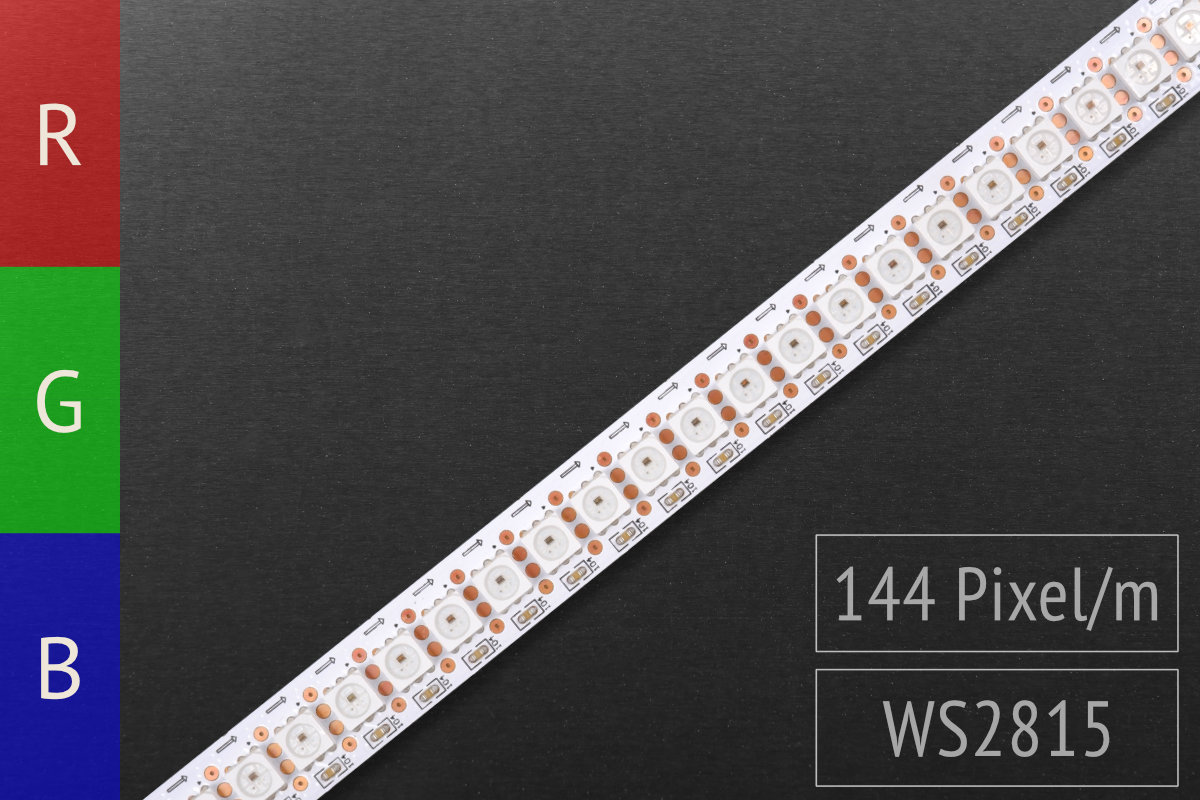

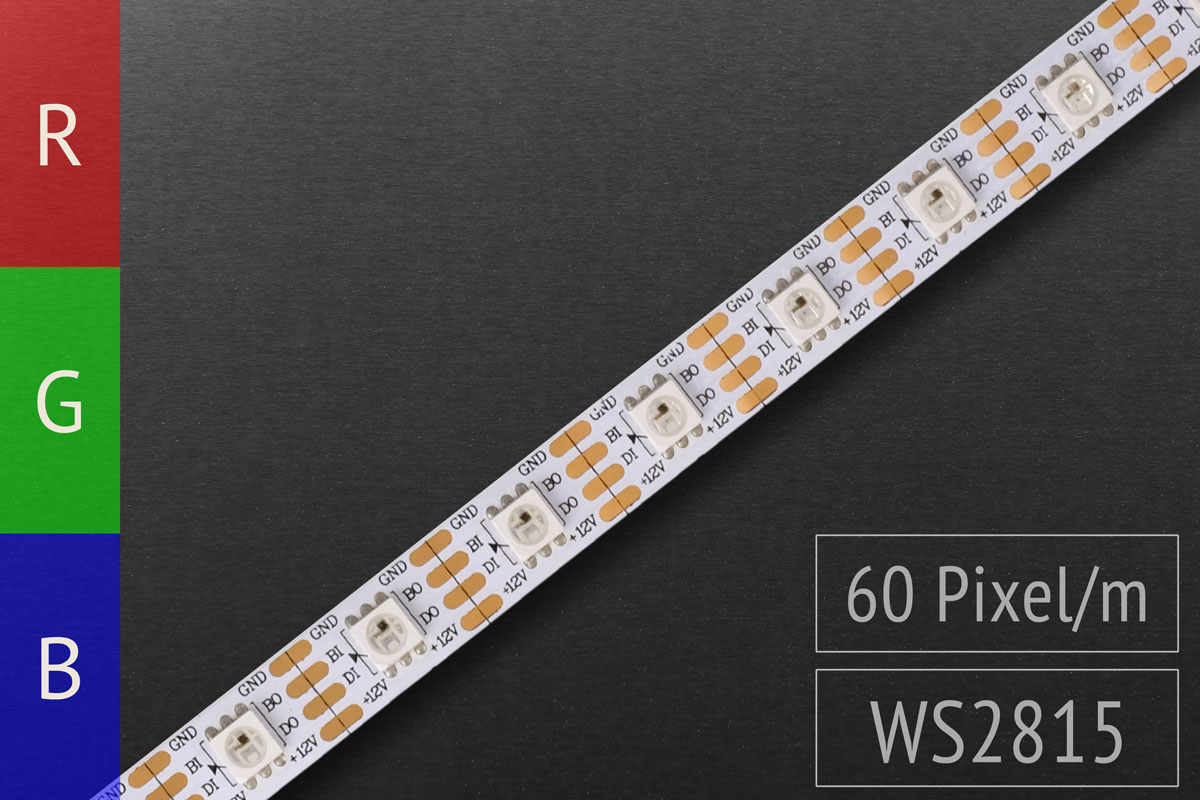

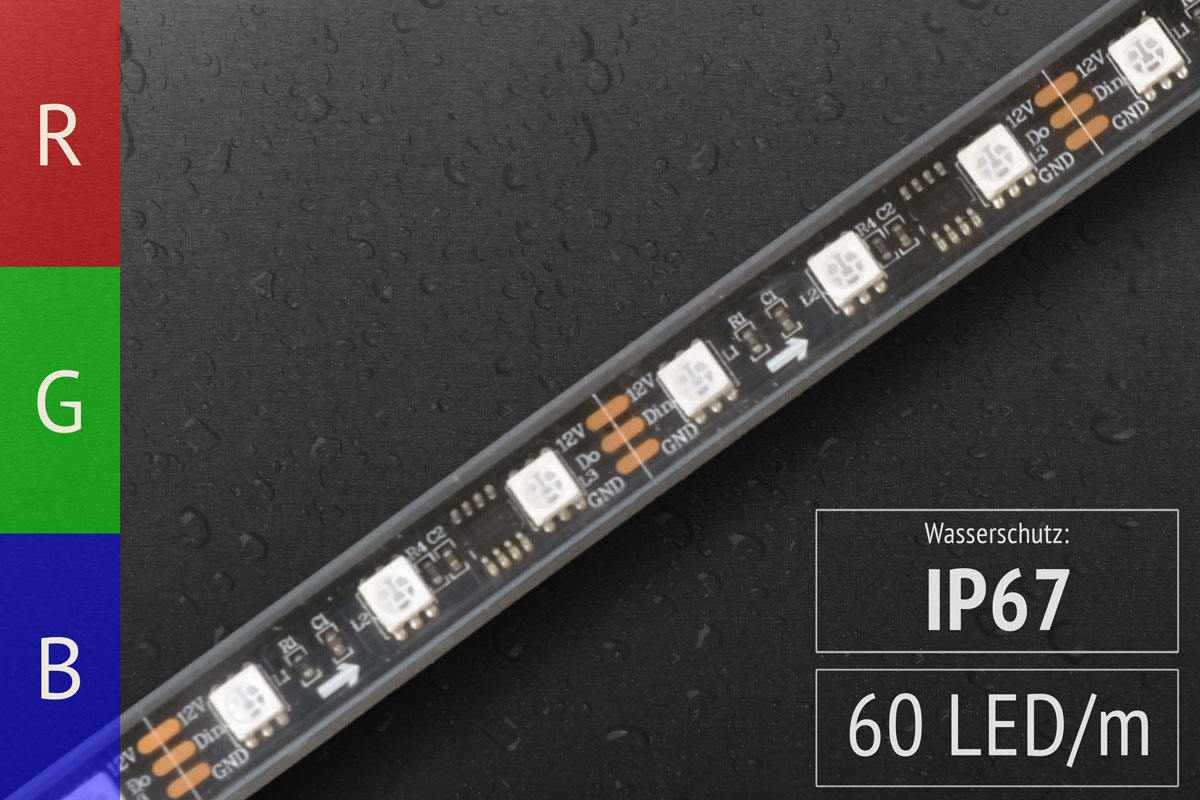

Zusätzlich können digitale Pixel-LEDs für ein Lauflicht z.B. im Handlauf integriert werden. Diverse Effekt-Modi und Geschwindigkeitseinstellungen erlauben eine sehr flexible Anpassung des Treppeneffekts.

Die Vorteile im Überblick:

• gezielte Steuerung von 8-32 Stufen mit 5-24VDC, 1A
• zusätzlicher Lauflichteffekt, z.B. im Handlauf, über Pixel-LED-Streifen (12 Farb-Modi)
• 4 Effekt-Modi, 8 Geschwindigkeiten
• Auslösung über PIR-Bewegungssensoren oder Taster ober- und unterhalb der Treppe
• Tageslichtsensor für Dämmerungsschaltung
• 2 Controller kaskadierbar für große Treppen mit bis zu 64 Stufen

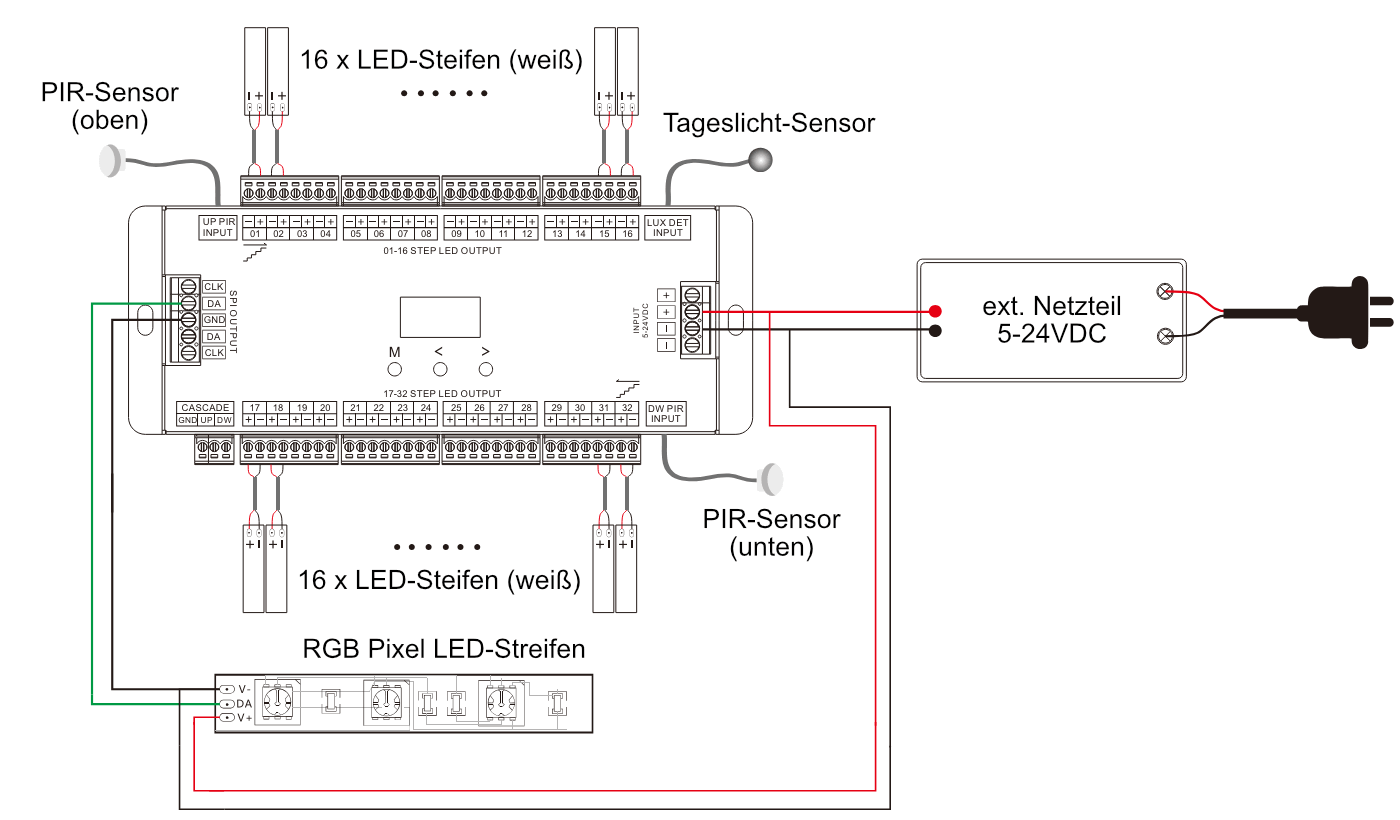

Anschlussschema:

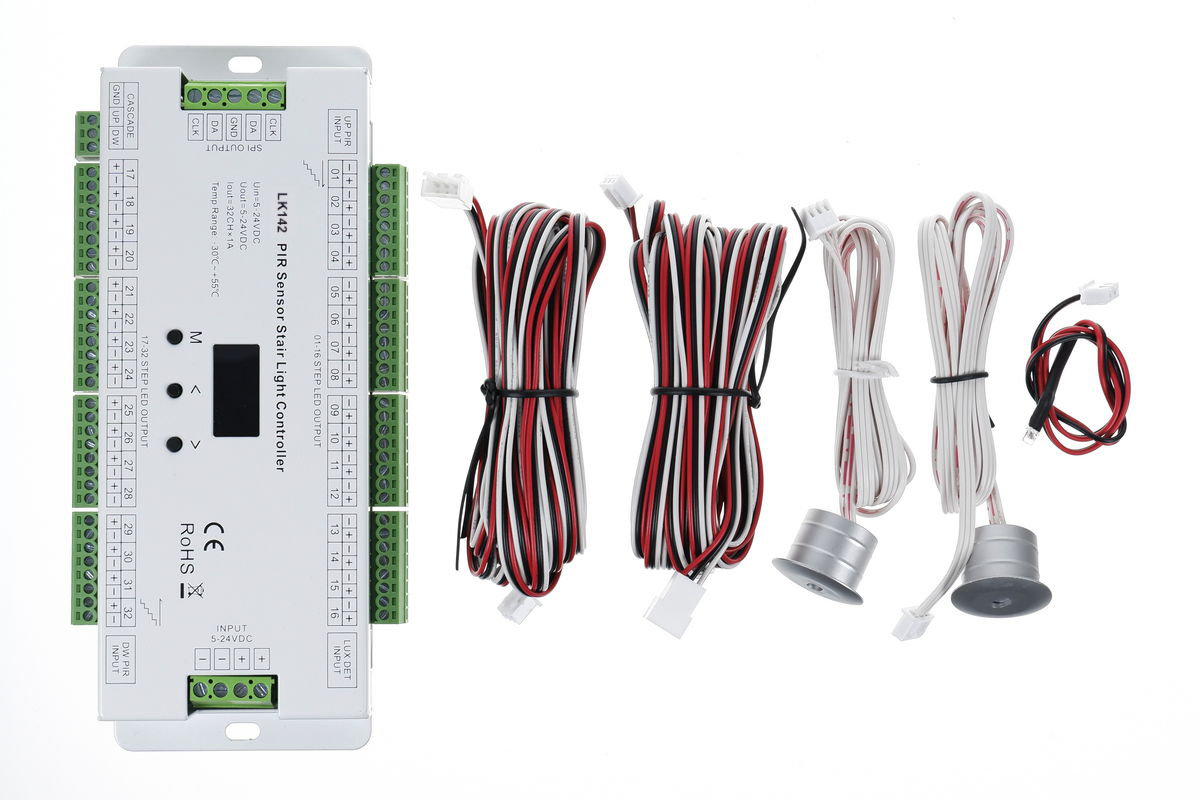

Lieferumfang:

Technische Daten:

FAQ

Läuft die Animation passend zur Benutzung der Treppe (aufwärts / abwärts)?

Ja. Der Controller wird mit 2 Bewegungs-Sensoren geliefert. Einer für unten an der Treppe, der andere für oben. Je nachdem, welcher Sensor aktiviert wird, spielt der Controller die Animation entweder aufwärts oder abwärts ab.

Was passiert, nachdem die Animation durchgelaufen ist?

Im Menu des Controllers kann unter "Delay time" eingestellt werden, wie lang das Licht nach dem Durchlaufen der Animation noch leuchten soll. 5s, 10s, 15s, 20s, 30s, 1min, 3min, 5min, 10min oder dass es nie aus geht. Dabei kann auch eigestellt werden, ob die LEDs alle zugleich ausgehen oder nacheinander.

Was passiert, wenn während der Animation oder innerhalb der Delay Time der andere Sensor ausgelöst wird?

Es passiert nichts. Vor Ablauf der Delay Time sind die Sensoren ohne Funktion. Erst nach der Delay Time kann eine neue Animation von einem der Sensoren gestartet werden.

Können alternativ zu den Bewegungs-Sensoren auch direkt Lichttaster angeschlossen werden?

Ja, das ist möglich. Die Taster können dabei die Animation auslösen (z.B. 1 Tastern unten, 1 oben an der Treppe) oder auch einfach so das Treppenlicht einschalten, also ohne Animation (einstellbare im Menu unter "Push".

Können Stufeneffekte und Lauflicht im Handlauf parallel realisiert werden?

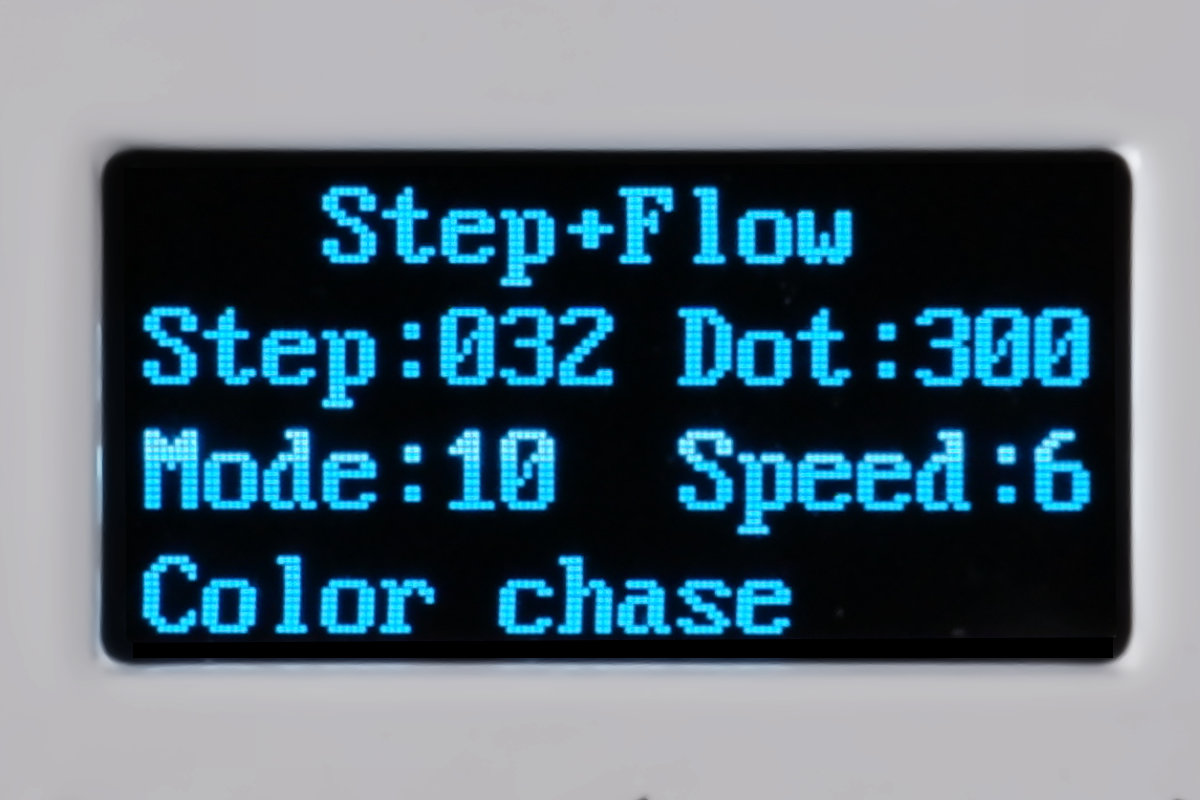

Ja, das ist über den Modus "Step + Flow" realisierbar.

Sind nur weiße LEDs bei den Stufen möglich oder kann es hier auch RGB sein?

An den Stufen-Ausgängen des Controllers sind nur weiße LEDs möglich. Man kann aber die Pixel-RGB-LED-Streifen anstatt für einen Handlauf alternativ auch für die Stufen nutzen. Über den Modus "Color_Step" sind dann RGB-Stufen über die Pixel-LEDs machbar. Natürlich kann man dann aber keinen Handlauf realisieren.

Ich möchte keinen Effekt im Handlauf sondern parallel mehrere LED-Leisten in der Wand, die einen Effekt zeigen?

Das ist genauso möglich. Je nach Verkabelung können diese Wandleisten dann nacheinander den Effekt durchlaufen (Reihen-Verkabelung) oder gleichzeitig (Parallel-Verkabelung).

Was ist, wenn ich weniger als 8 Stufen habe?

Leider arbeitet der Controller mit einer Mindestanzahl von 8 Stufen. Haben Sie weniger Stufen, werden die Effekte dennoch min. von Stufe 1-8 und umgekehrt von 8-1 durchgespielt. Sind dann weniger als 8 Stufen angeschlossen, kommt es zu visuellen Verzögerungen in der Animation.
