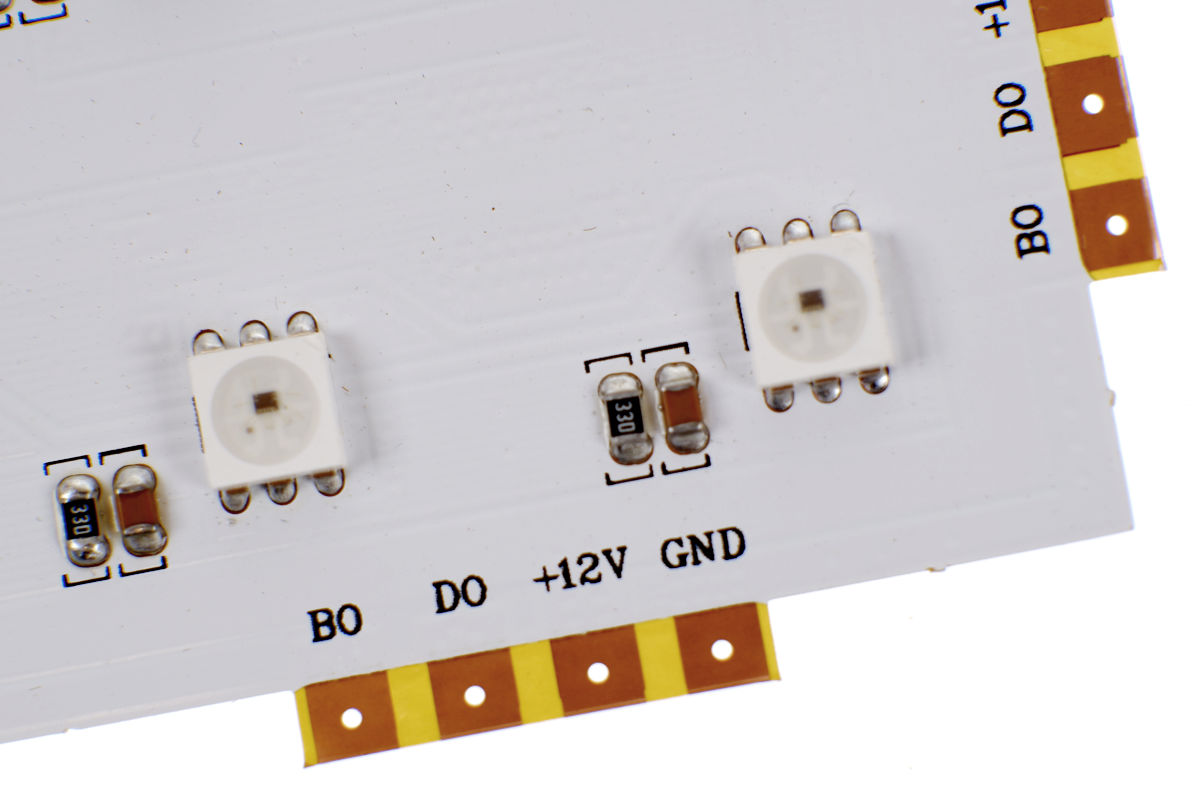

Matrix 16x8 Pixel, 2cm pitch, RGB, WS2815 - 12V

Die Controller für digitale LED-Stripes sind speziell darauf ausgelegt, möglichst viele RGB-Pixel einzeln anzusteuern. Beim LK99 sind bis 2.720 Pixel möglich, aufgeteilt auf 4 Kanäle mit je 680 RGB-Pixel. Dies entspricht insgesamt 16 DMX-Universen, die über LAN/ArtNet übertragen werden. Die 4 Pixel-Ausgänge können mit max. 7 Ampere pro Kanal belastet werden. Bei größeren Installationen können und sollten die Pixel separat mit Spannung versorgt werden. Der Controller liefert dann nur das Datensignal (DATA).Es lassen sich Pixel mit und ohne CLOCK-Signal (CLK) steuern. Pixeltypen mit CLK sind z.B. WS2801 oder APA102. Der Controller lässt sich über ArtNet steuern und bietet ausgangsseitig zusätzlich einen DMX-OUT-Port mit 512 Kanälen. Zur Konfiguration besitzt der Controller alternativ zur direkten Eingabe am Display auch eine integrierte Web-Oberfläche.Die Konfigurationsmöglichkeiten sind dabei sehr umfangreich:Auswahl des Pixel-Typs und der Farbreihenfolge (RGB, RGB, GRB usw.)flexible Adressierung (jeweils DMX-Universe und Startadresse individuell für jeden der 4 Ausgänge)Anzahl zu steuernder Pixel pro Kanal (0-680 Pixel - z.B. um DMX-Universen zu sparen)Anzahl der Null-Pixel, um erste ungenutzte Pixel in einer Installation zu überspringenZick-Zack- bzw. Rückwärts-Adressierung der Pixel für Matrix-AnwendungenHelligkeitsbegrenzung pro KanalZudem bietet der Controller einen Test-Modus, um die Installation auch ohne anliegendes ArtNet-Signal bereits mit diversen Effekten (Chase, Dots, Rainbow, ...) und statischen Programmen (alle Pixel rot, alle Pixel weiß, ...) testen zu können. Die Effekte können dabei in der Geschwindigkeit variiert werden. Technische Daten: Artikel-Nr. LK99 Ausgangspots 4 x 7 Ampere (Multi SPI) Steuerbare Pixel 4 x 680 = 2.720 Steuerbare ICs WS2801, 2803, 2811, 2812, 2813, 2815SK6812 (RGBW)TM1803, 1804, 1809, 1812, 1814 (RGBW)UCS1903, 1909, 1912, 2903, 2909, 2912UCS5603, 6909, 6912 9812, 2904 (RGBW)LPD6803, 1101, 8803, 8806TLS3001, 3002APA102P9813 Spannungseingang  5 - 24VDC DMX Ausgänge 1 x 512 Kanäle Maße L166×W110×H31(mm) Gewicht 510g

Die Controller für digitale LED-Stripes sind speziell darauf ausgelegt, möglichst viele RGB-Pixel einzeln anzusteuern.  Beim LK63 sind bis 5.440 Pixel möglich, aufgeteilt auf 16 Kanäle mit je 340 RGB-Pixel. Dies entspricht insgesamt 32 DMX-Universen, die über LAN/ArtNet übertragen werden. Die 16 Pixel-Ausgänge können mit max. 3 Ampere pro Kanal belastet werden. Bei größeren Installationen können und sollten die Pixel separat mit Spannung versorgt werden. Der Controller liefert dann nur das Datensignal (DATA). Es lassen sich Pixel mit und ohne CLOCK-Signal (CLK) steuern. Pixeltypen mit CLK sind z.B. WS2801 oder APA102. Der Controller lässt sich über ArtNet steuern und bietet ausgangsseitig zusätzlich 2 x DMX-OUT-Port mit je 512 Kanälen. Zur Konfiguration besitzt der Controller alternativ zur direkten Eingabe am Display auch eine integrierte Web-Oberfläche. Die Konfigurationsmöglichkeiten sind dabei sehr umfangreich:Auswahl des Pixel-Typs und der Farbreihenfolge (RGB, RGB, GRB usw.) flexible Adressierung (jeweils DMX-Universe und Startadresse individuell für jeden der 16 Ausgänge) Anzahl zu steuernder Pixel pro Kanal (0-340 Pixel - z.B. um DMX-Universen zu sparen) Anzahl der Null-Pixel, um erste ungenutzte Pixel in einer Installation zu überspringen Zick-Zack- bzw. Rückwärts-Adressierung der Pixel für Matrix-Anwendungen Helligkeitsbegrenzung pro Kanal Zudem bietet der Controller einen Test-Modus, um die Installation auch ohne anliegendes ArtNet-Signal bereits mit diversen Effekten (Chase, Dots, Rainbow, ...) und statischen Programmen (alle Pixel rot, alle Pixel weiß, ...) testen zu können. Die Effekte können dabei in der Geschwindigkeit variiert werden. Technische Daten: Artikel-Nr. LK63 Ausgangsports 16 x 3 Ampere (Multi SPI) Steuerbare Pixel 16 x 340 = 5.440 Steuerbare ICs WS2801, 2803, 2811, 2812, 2813, 2815 SK6812 (RGBW) TM1803, 1804, 1809, 1812, 1814 (RGBW) UCS1903, 1909, 1912, 2903, 2909, 2912 UCS5603, 6909, 6912 9812, 2904 (RGBW) LPD6803, 1101, 8803, 8806 TLS3001, 3002 APA102 P9813 Spannungseingang  5 - 24VDC DMX Ausgänge 2 x 512 Kanäle Maße L258×W145×H41(mm) Gewicht 1.100g

Der SP108 kann bis zu 2.048 Pixel und viele verschiedene Pixeltypen ansteuern: WS2801, WS2811, WS2812, SK6812, APA102 und viele mehr. Die passende App "LED Shop" ist kostenlos für IOS und Android erhältlich und bietet 180 verschiedene Lauflichteffekte sowie präzise einstellbare Einzelfarben. Geschwindigkeit und Helligkeit können jederzeit geändert werden. Praktisch ist, dass man aus den 180 Effekten seine Favoriten auswählen kann und diese dann schnell angewählt werden können. Das Einrichten des Controllers ist recht intuitiv und in wenigen Minuten erledigt. Der Controller arbeitet im 2,4-GHz-WLAN und kann sowohl direkt über das Smartphone angesprochen als auch in das heimische WLAN integriert werden. Screenshots der App: Zum Lieferumfang gehören: 1 x LED-Controller SP108E 1 x 3-poliges Anschlusskabel für LED-Streifen 1 x Mini-Schraubendreher Unterstütze LED-Typen: WS2801, WS2811, WS2812 SK6812, SK6812_RGBW, SK9822 APA102, APA105 TM1804, TM1814, TM1913, TM1914, TX1812, TX1813 LPD6803, LPD8806  P9813, P943S, P9411, P9412, P9413, P9414 GS8206, GS8208 SM16703, UCS1903, INK1003, DMX512 FAQ: Benötigt der Controller ein vorhandenes WLAN? Nein, der Controller kann auch direkt mit dem Smartphone angesteuert (AP-Modus) werden und bietet dafür einen eigenen WLAN-Accesspoint ("SP108E_xxx") an. Ist ein WLAN vorhanden, kann man den Controller aber alternativ auch in dieses integrieren (STA-Modus), so dass nicht immer das WLAN gewechselt werden muss, um den Controller zu bedienen. Können in der App mehrere Controller gleichzeitig verwendet werden? Ja, die App kann mehrere Controller gleichzeitig verwalten. Sie können zwischen den Controllern wechseln und die Einstellungen jeweils ändern. Zudem können die einzelnen Controller direkt ein und ausgeschaltet werden. Es findet aber keine direkte Synchronisation statt und jeder Controller muss für sich entsprechend eingestellt werden.  Muss die App aktiv sein, damit die Animationen laufen? Nein. Die App wird nur für das Setup benötigt. Sie können die App danach schließen und z.B. auch das Smartphone ausschalten. Die SP108 werden weiterhin Effekte abspielen. Behält der Controller seine Einstellungen, wenn er keine Spannung mehr erhält? Ja, der Controller kann einfach vom Netz genommen werden. Wird wieder Spannung angelegt, startet er mit der zuvor eingestellten Animation. Es werden alle Einstellungen behalten. Wie können die weißen LEDs, z.B. bei einem SK6812_RGBW, verwendet werden? Die App hat einen separaten Regler für weiße LEDs (z.B. bei SK6812_RGBW Pixel-Streifen). Über diesen kann der Anteil der weißen LEDs eingestellt werden und bei Effekten werden die weißen LEDs dann entsprechend berücksichtigt, so dass die Farben generell entsättigt werden. Im Effektteil der App lässt sich über die Einstellung SOLID dann bei Bedarf auch ein dauerhaft weißes, hochwertiges Licht, z.B. für Beleuchtungsaufgaben, aktivieren. Kann der SP108 auch LED-Matrizen ansteuern? Im Setup kann eine Anzahl Pixel und eine Anzahl Segmente eingestellt werden. So z.B. bei einer 8 x 8 Matrix dann 8 Pixel und 8 Segmente. Dies wird bei den Effekten entsprechend berücksichtigt, allerdings sind bei den meisten Matrizen die Pixel in einer Schlangenform als lange Linie verschaltet und dies berücksichtigt der SP108 leider nicht daher. Daher werden die Effekte nicht wie gewünscht auf der Matrix angezeigt, sondern jede 2. Reihe der Matrix zeigt den Effekt quasi verkehrt herum. Wir hoffen hier auf eine baldige technische Besserung. Technische Daten: Eingang: 5-24V DC, GND Ausgang: VCC, GND, Data, Clock  Stromaufnahme: ca. 90mA bis zu 2.048 Pixel gesamt, max. 300 Pixel pro Linie Umgebungstemperatur: -20°C - +60°C Abmessungen: 80x41x20mm Gewicht: 40g
