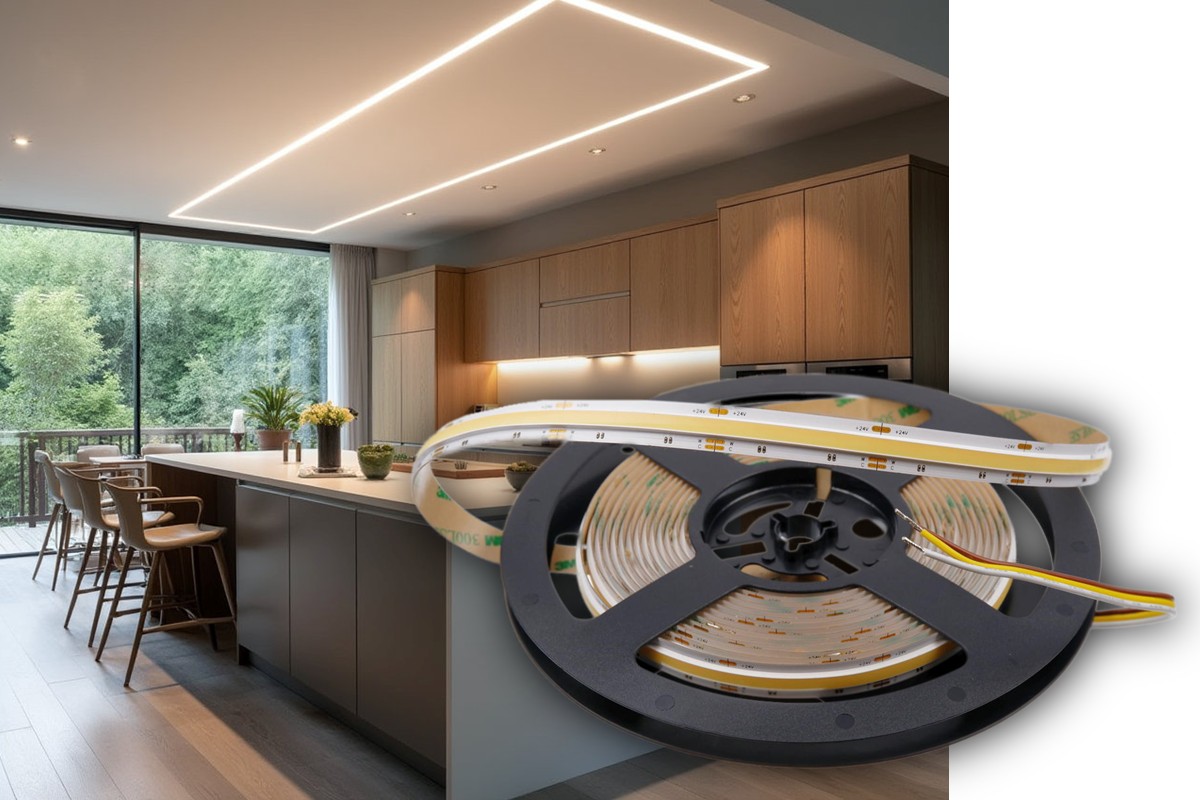

COB-LED-Band mit einstellbarer Farbtemperatur (CCT): 24V - CRI90

LED-Studien GmbH

a g

Produktdatenblatt

120,00 €*

Inhalt: 5 Meter (24,00 €* / 1 Meter)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 3-5 Tage

Rolle

Artikelnummer: LK04-9h

Verfügbarer Bestand: 28

LED Typ: COB
warmweiß & kaltweiß gemischt
Farbtemperatur: 2.700 - 6.000 Kelvin
Helligkeit: max. 850 + 950 lm/m*
Farbwiedergabe: High CRI>90
Spannung: 24V
Leistung: 19,2 Watt/m (real ca. 10W/m)
Breite: 12mm

Preis für 1 Rolle = 5 Meter

Neuartiges CCT-LED-Band bei dem keine Einzel-LEDs sichtbar sind! Es wird ein durchgehend helles, gleichmäßiges Lichtband erzeugt.

Dies hat Vorteile für diverse Anwendungen:

Homogenes Linienlicht, auch in sehr flachen Aluprofilen
Durchgehendes, schmales Akzent- oder Orientierungslicht
Absolut gleichmäßig bei indirekter Beleuchtung in kürzesten Abständen

Bei diesem COB LED-Streifen sind warmweiße und kaltweiße LEDs gemischt. Dadurch lässt sich die Farbtemperatur flexibel einstellen. Vom warmen Glühlampen-ähnlichen Licht, über neutrale Töne bis zum kühlen Tageslicht.

*Balanced-Steuerung: Viele LED-Controller, wie unsere LK55-Serie, halten die Helligkeit bei CCT-LED-Streifen, unabhängig von der gewählten Farbtemperatur, konstant. D.h. dass bei einer mittleren Farbtemperatur wie 4.000 Kelvin, nicht warm- und kaltweiße LEDs mit je 100% angesteuert werden (was 19,2W/m Leistungsaufnahme bedeuteten würde), sondern nur mit je ca. 50%. Dadurch sind die LED-Streifen immer gleich hell, egal welche Farbtemperatur eingestellt wird und auch die Leistungsaufnahme bleibt konstant bei nur ca. 10W/m.

Verfügbare Varianten

5m-Rolle IP20 ohne Wasserschutz, inkl. 10cm Anschlusskabel
IP20 Meterware in 1 - 40m Länge

Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage und sind alle 4,2cm teilbar.

Hinweise zum Zubehör:

Zum Betrieb von 5m-LED-Streifens Panels wird ein 24V-Netzteil mit min. 50W (balanced) oder 100 Watt (unbalanced) empfohlen.

Für die Helligkeits- und Farbregelung wird ein Controller mit min. 2 Kanälen wie unser LK55 empfohlen.

Verwenden Sie den LED-Streifen am besten mit einem geeigneten Aluprofil oder einer anderen Lösung zur Kühlung. Durch die hohe Leistungsstärke würden die LEDs ohne Aluprofil sehr schnell an Helligkeit und Lebensdauer einbüßen. Wir empfehlen Aluprofile mit Abdeckung zum Schutz der LEDs.

Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.

Eigenschaften "COB-LED-Band mit einstellbarer Farbtemperatur (CCT): 24V - CRI90"

Spannung:	24V
Nennleistung W/m:	20
Helligkeit lm/m:	900
Energieeffizienzklasse (EEK):	E
Farbtemperatur:	2.700K warm, 6.000K kalt, einstellbar - Tuneable White
Farbkonsistenz:	SDCM < 3
Farbwiedergabe:	CRI>90
Farbwiedergabe TM30-20 Rf:	92
Farbwiedergabe TM30-20 Rg:	100
Farbwiedergabe TLCI:	98
Farbwiedergabe CQS:	96
LED Typ / Größe:	COB
LED/m:	COB
LED-Streifen Länge:	5m (bis max. 40m verfügbar)
LED Streifen-Breite (mm):	12
LED-Streifen Höhe (mm):	2
Trennbar alle:	4,2 cm
Streuwinkel (θ \| VSW):	120°
Wasserschutz:	IP20 ohne Wasserschutz
Lebensdauer (bei ausreichender Kühlung):	50.000h (L70/B10)
Betriebstemperatur:	-20°C bis +40°C
Dimmbar:	Ja, über PWM LED-Controller
Anschlusskabel:	10 cm
PCB-Farbe:	weiß
Befestigung:	Integriertes 3M Klebeband

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
