IHR PARTNER FÜR INDIREKTE BELEUCHTUNG
LED-Studien berät seit über 10 Jahren Projekte zur Indirekten Beleuchtung mit LED-Licht. Egal ob über Stuckleisten, Lichtvouten, Schattenfugen oder anderweitig geplant - wir bieten die passenden:
- LED-Streifen
- Aluprofile
- Lichtvouten & Stuckleisten
- Controller & Steuerungen
- sowie Netzteile für Ihr Projekt.

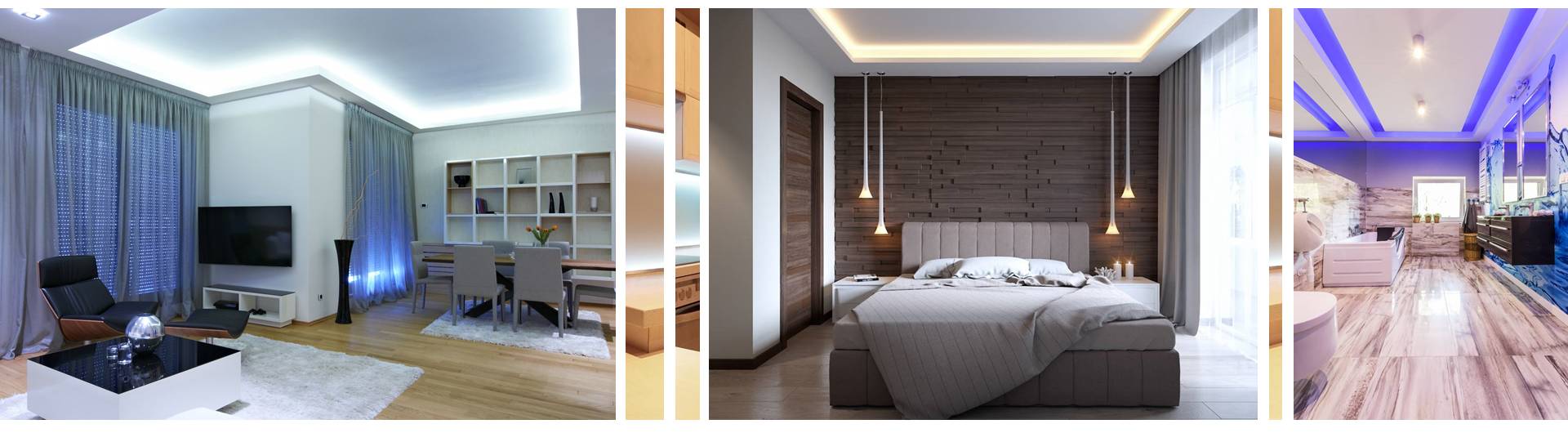

Egal ob als kleine Akzentbeleuchtung oder als richtig helle Raumbeleuchtung - mit der Auswahl der richtigen Komponenten gelingt beides, ob einfach Weiß, CCT Tunable White oder mit RGBW-Farbeffekten.
Typische Arten Indirekter Beleuchtung
Grundsätzlich lassen sich 2 verschiedene Arten der indirekten Beleuchtung unterscheiden:

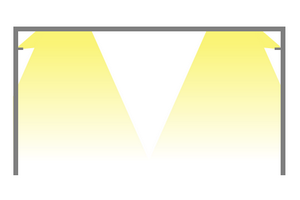

Bei der Beleuchtung über Lichtvouten und Stuckleisten werden entsprechende Profile im oberen Wandbereich angebracht, von denen aus die LEDs Richtung Decke strahlen. Die Profile gibt es in verschiedensten Größen und Designs. Ebenso sind größere Aufbauten aus Gipskarton denkbar, die zusätzlich auch noch Spots enthalten. Die Montage ist meist auch von Laien durchführbar.

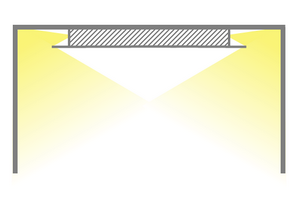

Bei der Beleuchtung über Schattenfugen und Lichtkanäle, wird eine abgehängte Decke realisiert, die einen Spalt zur Wand hin (Schattenfuge) oder auch Öffnungen mitten im Raum (Lichtkanäle) frei lässt. Versteckt sind dann LEDs angeordnet, die die obere Wand oder auch die Rohbaudecke anstrahlen. Die Deckenarbeiten realisiert meist ein Trockenbauer.
Wir beraten Sie gern bzgl. Aufbau, Anordnung und Auswahl der Komponenten. Speziell bei größeren Projekten sind auch die Themen Kabelführung, Kabelquerschnitte und ggf. Einbindung von Repeatern wichtig.
Zögern Sie nicht, und zu kontaktieren!
Benötigte Komponenten für eine indirekte Beleuchtung
Natürlich können Sie die notwendigen Komponenten im Shop auch selbst zusammenstellen. LED-Studien liefert Ihnen alles zum Aufbau einer Indirekten Beleuchtung.
Hierzu gehören:
LED-Streifen in einfach Weiß, CCT Tunable White oder RGBW
Akzent-Anwendungen: LED-Streifen 2016 - 120 LED/m - CRI90 - 900 lm/m
49,00 €*
LED Typ: 2016 - 120 LED/m
Helligkeit: 900 lm/m
Farbwiedergabe: High CRI>90
Spannung: 24 Volt
Leistung: 9,6 Watt/m
mit Konstantstromquellen (KSQ)
Breite: 10mm (IP67: 12mm | IP67-Endkappen: 14mm)Höhe: 2mm (IP67: 4mm | IP67-Endkappen: 6mm)
Preis für 1 Rolle = 5 Meter
LED-Streifen mit hoher Farbwiedergabequalität (CRI>90) und gutem Preis-Leistungsverhältnis. Mit einer Helligkeit von ca. 900 lm/m bei einer Leistungsaufnahme von nur 9,6W/m eignet er sich hervorragend für Akzent- oder Effektanwendungen. In kleineren Räumen (bis ca. 20m²) kann meist auch eine indirekte Raumbeleuchtung realisiert werden. Dabei ist durch die 6 Farbtemperaturen für jedes Anwendungs-Szenario eine passende Alternative verfügbar.
Die eingebauten Konstantstromquellen (KSQ) sorgen für eine gleichmäßige Helligkeit der LEDs auch über größere Längen. Bis zu 12m bei einseitiger Einspeisung!
Sämtliche Varianten haben ein 15cm Anschlusskabel, rückseitig ein 3M-Klebeband zur Montage und sind alle 5cm teilbar.
Weitere Verfügbare Varianten
5m-Rolle IP67 Wasserschutz im Silikonschlauch, inkl. 10cm Anschlusskabel
IP20 Meterware in 1 - 40m Länge
Hinweise zum Zubehör:
Zum Betrieb von 5m (1 Rolle) LED-Streifen wird ein 24V-Netzteil mit min. 60 Watt benötigt. 5m x 9,6W/m + 10% Sicherheit = 53 Watt.
Für eine Helligkeitsregelung der 5m wird ein Controller mit min. 2,2 Ampere benötigt. 53W / 24V = 2,2 Ampere.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.
Starter-Sets:
Dieses LED-Band gibt es auch in Starter-Sets bis 20m Länge mit passendem Netzteil und einer Steuerung für klassischen Funk oder ZigBee / Philips HUE.
Artikelnummer:
LK04-26mas
Inhalt: 5 Meter (9,80 €* / 1 Meter)
f
a
g
Neuheit: Free Cut COB LED-Streifen - Jede beliebige Länge realisierbar!
15,00 €*
Free Cut! Das LED-Band ist an jeder beliebigen Stelle teilbarCOB Aufbau - keine Einzel-LEDs sichtbar
Abstrahlwinkel: 170°
Helligkeit: 1.500 lm/m
Farbwiedergabe: High CRI>90
Spannung: 24 Volt
Leistung: 15 Watt/mBreite: 10mm
Free CutFree Cut LED-Bänder lassen sich, anders als normale LED-Bänder, an jeder beliebigen Stelle teilen. Während normale LED-Bänder feste Teilungsmarken haben (z.B. alle 5cm) und ein Schnitt zwischen den Marken das gesamte 5cm-Segment zerstören würde, gibt es bei Free-Cut LED-Streifen keine Teilungsmarken. Es kann an jeder beliebigen Stelle geschnitten werden und das Free-Cut Band wird bis zur Schnittstelle durchgehend homogen leuchten.Dies ermöglicht perfekte Lichtlinien z.B. bei:RegalbeleuchtungenTreppenbeleuchtungenjeder Art Einsatz- oder Einputzprofil, das in exakter Länge installiert werden mussCOB LED AufbauDas Band ist im COB-Aufbau gefertigt, bei dem keine Einzel-LEDs sichtbar sind! Es wird ein durchgehend helles, gleichmäßiges Lichtband erzeugt.
Dies hat Vorteile für diverse Anwendungen:
Homogenes Linienlicht, auch in sehr flachen Aluprofilen
Durchgehendes, schmales Akzent- oder Orientierungslicht
Absolut gleichmäßig bei indirekter Beleuchtung in kürzesten Abständen
Die COB-LED-Streifen sind zudem sehr effizient - ca. 100 Lumen / Watt - und lassen sich genauso flexibel verarbeiten, wie normale LED-Streifen. Der Free Cut Aufbau erlaubt die Längenanpassung an jedes gewünschte Maß und durch das doppelseitige Klebeband auf der Rückseite, sind die COB-LED-Streifen sehr einfach zu montieren.
Erreicht wird der durchgehende Lichteffekt ohne sichtbare Einzel-LEDs beim COB-LED-Band durch ein neues Verfahren. Bei weißen LEDs wird seit jeher das Licht von einer konvertierenden Phosphorschicht erzeugt. Anstatt nun - wie üblich - jedem LED-Chip eine eigene, winzige Phosphorschicht aufzutragen, wird bei COB-LED-Streifen das gesamte LED-Band an einem Stück mit einem durchgehenden Phosphor überzogen. Das Resultat ist ein gleichmäßig homogenes Lichtband, sowohl in der Farbe als auch in der Helligkeit.
Verfügbare Varianten
Meterware IP20, Anschlusskabel optional
Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage, sind an jeder Stelle teilbar und in diversen Farbtemperaturen (z.B. 3.000K warmweiß) verfügbar.
Hinweise zum Zubehör:
Zum Betrieb von 5m LED-Streifen wird ein 24V-Netzteil mit min. 75 Watt benötigt. 5m x 15W/m = 75 Watt.
Für eine Helligkeitsregelung der 5m wird ein Controller mit min. 3,2 Ampere benötigt. 75W / 24V = 3,2 Ampere.
Häufige Fragen:
Können COB LED-Streifen wie ganz normale LED-Streifen verwendet werden?
Ja. COB LED-Streifen lassen sich genauso flexibel verlegen, auftrennen und anschließen wie normale LED-Streifen. Auch die Lötkontakte zum Anschluss von Kabeln liegen frei.
Welche Bauhöhe haben COB-LED-Streifen?
Lediglich 1,5mm. COB-LED-Streifen sind nicht nennenswert höher als normale LED-Streifen und passen damit z.B. in alle handelsüblichen Aluprofile. Die IP67-Varianten haben durch den umgebenden Silikonschlauch die hier typische Bauhöhe von 4mm.
Verringert der Phosphor-Überzug die Lebensdauer der LEDs?
Nein. Die COB-Technik wird seit sehr vielen Jahren bei zahlreichen High-Power-LED-Modulen (bis 100 Watt Leistung) eingesetzt, wo der Temperatureintrag in die Phosphorschicht immens hoch ist. Es ist hier keine Reduktion der Lebensdauer bekannt.
Weitere Antworten auf häufig gestellte Fragen zu LED-Streifen finden Sie in unserem FAQ.
Artikelnummer:
LK04-36b-Meterware
LED-Streifen 2835 KSQ - 120 LEDs/m - CRI90 - 20W/m - 2.000 lm/m
85,00 €*
LED Typ: 2835 - 120LED/m
Helligkeit: ca. 2.000 lm/m
Farbwiedergabe: High CRI>90
Spannung: 24 Volt
Leistung: 19,2 Watt/m
mit Konstantstromquellen (KSQ)
Breite: 10mm
Preis für 1 Rolle = 5 Meter
Ein LED-Streifen mit optimalem Preis-/Leistungsverhältnis und hohem CRI>90 (Farbwiedergabeindex), der für viele Anwendungen geeignet ist. Egal ob Leuchtenbau, indirekte Beleuchtung oder Vouten-Installationen. Mit ca. 2.000lm/m ist der LED-Streifen mehr als ausreichend hell und die Standardvariante in unserem Angebot. Eingebaute Konstantstromquellen (KSQ) garantieren eine gleichbleibende Helligkeit auch bei sehr langen LED-Installationen.
Bis zu 8m bei einseitiger Einspeisung!
Sämtliche Varianten haben ein 15cm Anschlusskabel, rückseitig ein 3M-Klebeband zur Montage und sind alle 5cm teilbar.
Weitere verfügbare Varianten
IP20 Meterware in 1 - 30m Länge 12V IP20 auf Anfrage
Hinweise zum Zubehör:
Zum Betrieb von 5m (1 Rolle) LED-Streifen wird ein 24V-Netzteil mit min. 110 Watt benötigt. 5m x 19,2W/m + 10% Sicherheit = 106 Watt.
Für eine Helligkeitsregelung der 5m wird ein Controller mit min. 4,5 Ampere benötigt. 106W / 24V = 4,5 Ampere.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.
Starter-Sets:
Dieses LED-Band gibt es auch in Starter-Sets bis 20m Länge mit passendem Netzteil und einer Steuerung für klassischen Funk oder ZigBee / Philips HUE.
Artikelnummer:
LK04-14b-mas
Inhalt: 5 Meter (17,00 €* / 1 Meter)
f
a
g
Extra Warmweiß - CRI>95 - 240 LEDs/m - 700 + 900lm/m
85,00 €*
LED Typ: 2216 - 120ww+120nw LED/m
extra warmweiß & neutralweiß gemischt
Farbtemperatur: 2.200 - 4.000K
Helligkeit: max. 700 + 900 lm/m
Farbwiedergabe: High CRI>95
Spannung: 24V
Leistung: 19,2 Watt/m (real ca. 10W/m*)
Breite: 10mm
Preis für 1 Rolle = 5 Meter
Dieses LED-Band hat eine besondere Farbmischung, bei der eine extra warmweiße LED zum Einsatz kommt. Während typische CCT-LED-Bänder erst bei 2.700 oder 3.000 Kelvin beginnen, sind hier besonders warme LEDs mit nur 2.200 Kelvin verbaut. Dieses Warmweiß entspricht im Farbton (nicht in der Helligkeit!) einem gedimmten Glühlicht und ist daher für besonders behagliche Lichtstimmungen gedacht.
Wechselweise sind neben jeder extra warmweißen LED neutralweiße LEDs mit 4.000 Kelvin verbaut. Es lassen sich also beliebige Farbtemperaturen zwischen einem tief warmweißen 2.200K, über die typischen 2.700 und 3.000K bis hin zum neutralen, eleganten 4.000K einstellen.
Zudem bietet das LED-Band eine außerordentlich hohe Farbwiedergabe CRI>95 (R9 ebenfalls >90). Dies garantiert absolut natürliche Farben über das gesamte Lichtspektrum.
Bei 4.000K bietet der LED-Streifen eine Helligkeit von 900 Lumen/m. Bei den extra warmweißen 2.200K sind es dann noch ca. 700 Lumen/m. Damit ist der LED-Streifen z.B. ideal geeignet, wenn es um die indirekte Beleuchtung kleiner bis mittlerer Räume geht.
Gibt es auch CCT-LED-Bänder von 2.200 - 6.000K? Diese gibt es, aber LED-Studien bietet diese ganz bewusst nicht an, da bei diesen alle mittleren Farbtemperaturen (3.000K, 4.000K usw.) einen deutlichen Farbstich aufweisen. Grund hierfür ist, dass die von Menschen als natürlich empfundenen Weißtöne auf einer Kurve im Farbraum angeordnet sind. CCT-LED-Streifen können die Farbtemperaturen jedoch nur auf einer Gerade mischen. Je größer die Bandbreite eines CCT-LED-Streifens, desto deutlicher die Farbabweichungen im mittleren Bereich. 2.200 - 6.000K sind ein deutlich zu großer Bereich. Weitere Infos dazu im Blog.Möchte man einen derart großen Bereich abdecken, sollte dies mit RGBW-LED-Streifen realisiert werden, bei denen der Farbstich korrigiert werden kann. Bei 2.200 - 4.000K fällt die Abweichung hingegen nicht weiter auf und es können CCT-LED-Bänder verwendet werden.
*Balanced-Steuerung: Viele LED-Controller, wie unsere LK55-Serie, halten die Helligkeit bei CCT-LED-Streifen, unabhängig von der gewählten Farbtemperatur, konstant. D.h. dass bei einer mittleren Farbtemperatur wie 4.000 Kelvin, nicht warm- und kaltweiße LEDs mit je 100% angesteuert werden (was 19,2W/m Leistungsaufnahme bedeuteten würde), sondern nur mit je ca. 50%. Dadurch sind die LED-Streifen immer gleich hell, egal welche Farbtemperatur eingestellt wird und auch die Leistungsaufnahme bleibt konstant bei nur ca. 10W/m.
Verfügbare Varianten
5m-Rolle IP20 ohne Wasserschutz, inkl. 10cm AnschlusskabelIP20 Meterware in 1 - 40m Länge
Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage und sind alle 5cm teilbar.
Hinweise zum Zubehör:
Zum Betrieb von 5m-LED-Streifens Panels wird ein 24V-Netzteil mit min. 50W (balanced) oder 100 Watt (unbalanced) empfohlen.
Für die Helligkeits- und Farbregelung wird ein Controller mit min. 2 Kanälen wie unser LK55 empfohlen.
Verwenden Sie den LED-Streifen am besten mit einem geeigneten Aluprofil oder einer anderen Lösung zur Kühlung. Durch die hohe Leistungsstärke würden die LEDs ohne Aluprofil sehr schnell an Helligkeit und Lebensdauer einbüßen.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.
Starter-Sets:
Dieses LED-Band gibt es auch in Starter-Sets bis 20m Länge mit passendem Netzteil und einer Steuerung für klassischen Funk oder ZigBee / Philips HUE.
Artikelnummer:
LK04-9g
Inhalt: 5 Meter (17,00 €* / 1 Meter)
e
a
g
Superhell! - 480 LEDs/m - 1.600 + 1.700lm/m
135,00 €*
LED Typ: 2016 - 240ww LED/m + 240kw LED/m
warmweiß & kaltweiß gemischtFarbtemperatur: ca. 2.700 - 6.000K
Helligkeit: max. 1.600 + 1.700 lm/m*
Farbwiedergabe: High CRI>90
Spannung: 24V
Leistung: 38,4 Watt/m (real ca. 20W/m*)
Breite: 12mm
Preis für 1 Rolle = 5 Meter
Dieser LED-Streifen vereint superhelle 3.300 Lumen pro Meter mit einstellbarer Farbtemperatur auf einem Band von nur 12mm Breite. LEDs mit warmweißen und kaltweißen LEDs sind in einer Doppelreihe gemischt, aber durch die kompakte Bauform der LEDs ist der Streifen dennoch nur 12mm breit und passt damit in nahezu alle gängigen Aluprofile. Die Farbtemperatur lässt sich mit passenden Controllern flexibel einstellen. Vom warmen Glühlampen-ähnlichen Licht, über neutrale Töne bis zum kühlen Tageslicht.
Vorteilhaft ist auch die sehr gute Teilbarkeit des LED-Streifens. Alle 2,5cm kann er einfach abgeschnitten und perfekt an die baulichen Gegebenheiten angepasst werden.*Balanced-Mode: Viele LED-Controller, wie unsere LK55-Serie, halten die Helligkeit bei CCT-LED-Streifen, unabhängig von der gewählten Farbtemperatur, konstant. D.h. dass bei einer mittleren Farbtemperatur wie 4.000 Kelvin, nicht warm- und kaltweiße LEDs mit je 100% angesteuert werden (was 19,2W/m Leistungsaufnahme bedeuteten würde), sondern nur mit je ca. 50%. Dadurch sind die LED-Streifen immer gleich hell, egal welche Farbtemperatur eingestellt wird und auch die Leistungsaufnahme bleibt konstant bei nur ca. 10W/m.
Verfügbare Varianten
5m-Rolle IP20 ohne Wasserschutz, inkl. 10cm AnschlusskabelIP20 Meterware in 1 - 40m Länge Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage und sind alle 2,5cm teilbar.
Hinweise zum Zubehör:
Zum Betrieb von 5m-LED-Streifens Panels wird ein 24V-Netzteil mit min. 100W (balanced) oder 200 Watt (unbalanced) empfohlen.
Für die Helligkeits- und Farbregelung wird ein Controller mit min. 2 Kanälen wie unser LK55 empfohlen.Verwenden Sie den LED-Streifen am besten mit einem geeigneten Aluprofil oder einer anderen Lösung zur Kühlung. Durch die hohe Leistungsstärke würden die LEDs ohne Aluprofil sehr schnell an Helligkeit und Lebensdauer einbüßen.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.
Artikelnummer:
LK04-9e
Inhalt: 5 Meter (27,00 €* / 1 Meter)
e
a
g
Neuheit: COB-LED-Streifen mit einstellbarer Farbtemperatur (CCT): 24 Volt - CRI>90
120,00 €*
LED Typ: COB
warmweiß & kaltweiß gemischt
Farbtemperatur: 2.700 - 6.000 Kelvin
Helligkeit: max. 850 + 950 lm/m*
Farbwiedergabe: High CRI>90
Spannung: 24V
Leistung: 19,2 Watt/m (real ca. 10W/m)
Breite: 12mm
Preis für 1 Rolle = 5 Meter
Neuartiges CCT-LED-Band bei dem keine Einzel-LEDs sichtbar sind! Es wird ein durchgehend helles, gleichmäßiges Lichtband erzeugt.
Dies hat Vorteile für diverse Anwendungen:
Homogenes Linienlicht, auch in sehr flachen Aluprofilen
Durchgehendes, schmales Akzent- oder Orientierungslicht
Absolut gleichmäßig bei indirekter Beleuchtung in kürzesten Abständen
Bei diesem COB LED-Streifen sind warmweiße und kaltweiße LEDs gemischt. Dadurch lässt sich die Farbtemperatur flexibel einstellen. Vom warmen Glühlampen-ähnlichen Licht, über neutrale Töne bis zum kühlen Tageslicht.*Balanced-Steuerung: Viele LED-Controller, wie unsere LK55-Serie, halten die Helligkeit bei CCT-LED-Streifen, unabhängig von der gewählten Farbtemperatur, konstant. D.h. dass bei einer mittleren Farbtemperatur wie 4.000 Kelvin, nicht warm- und kaltweiße LEDs mit je 100% angesteuert werden (was 19,2W/m Leistungsaufnahme bedeuteten würde), sondern nur mit je ca. 50%. Dadurch sind die LED-Streifen immer gleich hell, egal welche Farbtemperatur eingestellt wird und auch die Leistungsaufnahme bleibt konstant bei nur ca. 10W/m.
Verfügbare Varianten
5m-Rolle IP20 ohne Wasserschutz, inkl. 10cm AnschlusskabelIP20 Meterware in 1 - 4 min. 50W (balanced) oder 100 Watt (unbalanced)0m Länge
Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage und sind alle 4,2cm teilbar.
Hinweise zum Zubehör:
Zum Betrieb von 5m-LED-Streifens Panels wird ein 24V-Netzteil mit min. 50W (balanced) oder 100 Watt (unbalanced) empfohlen.
Für die Helligkeits- und Farbregelung wird ein Controller mit min. 2 Kanälen wie unser LK55 empfohlen.
Verwenden Sie den LED-Streifen am besten mit einem geeigneten Aluprofil oder einer anderen Lösung zur Kühlung. Durch die hohe Leistungsstärke würden die LEDs ohne Aluprofil sehr schnell an Helligkeit und Lebensdauer einbüßen. Wir empfehlen Aluprofile mit Abdeckung zum Schutz der LEDs.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.
Artikelnummer:
LK04-9h
Inhalt: 5 Meter (24,00 €* / 1 Meter)
g
a
g
RGBWW für Akzentbeleuchtung: 4in1-LEDs - 72 LEDs/m - 24V - IP20 5m-Rolle
82,50 €*
Länge/VPE:
5m - IP20
|
Spannung:
24V
LED Typ: 5050 RGBW-LEDs (4-in-1)
72 LED/m
Helligkeit: 1.500lm/m ges. (600lm/m für Weiß)
Spannung: 12 & 24 Volt Versionen verfügbar
Leistung: 23 Watt/m
Wassergeschütze Varianten verfügbar (IP67)
Breite: 12mm
Preis für 1 Rolle = 5 Meter - Meterweise kaufen -
Diese moderne Form der RGBW und RGBWW-LED-Streifen besteht aus 4-in-1 LEDs. Dabei sind alle 4 Farben in ein LED-Gehäuse integriert. Damit haben Sie nicht mehr abwechselnd weiße und RGB-LEDs auf dem Flexband und eine homogene Lichtverteilung selbst auf kurze Distanz. Eine ideale Lösung z.B. für Effekt-Lichtanwendungen und Akzentbeleuchtungen entweder für direktes oder indirektes Licht.
Neu bei diesen LED-Streifen ist auch die LED-Anzahl von 72 LEDs/m. Das verspricht eine noch höhere Leuchtkraft für Farbeffekte. Insgesamt erzeugt das LED-Band 1.500 Lumen pro Meter (lm/m). Die warmweißen Chips erreichen dabei 600lm/m bei ca. 2.700K.
Erhältlich in Varianten mit 12 und 24V und auch mit höheren IP-Schutz, z.B. für das Bad oder andere Feuchträume.
Verfügbare Varianten
5m-Rolle 12V IP20 ohne Wasserschutz, inkl. 10cm Anschlusskabel
10m-Rolle 12V IP20 ohne Wasserschutz, inkl. 10cm Anschlusskabel
5m-Rolle 24V IP20 ohne Wasserschutz, inkl. 10cm Anschlusskabel
10m-Rolle 24V IP20 ohne Wasserschutz, inkl. 10cm Anschlusskabel
Wassergeschütze Varianten (IP67)Variante mit kaltweißer anstatt warmweißer LED
Weiterhin ist das LED-Band als Meterware IP20 in 1 - 30m Länge lieferbar.
Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage, sind alle 4,15cm (12V-Variante) oder alle 8,3cm (24V-Variante) teilbar.
Hinweise zum Zubehör:
Zum Betrieb von 5m (1 Rolle) LED-Streifen wird ein 24V-Netzteil mit min. 130 Watt benötigt. 5m x 23W/m + 10% Sicherheit = 127 Watt.
Für eine Farbregelung der 5m in 24V-Ausführung wird ein RGBW-Controller (4-Kanal) mit min. 4 x 1,3 Ampere benötigt. 127W / 24V / 4 = 1,3 Ampere.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.Starter-Sets:
Dieses LED-Band gibt es auch in Starter-Sets bis 20m Länge mit passendem Netzteil und einer Steuerung für klassischen Funk oder ZigBee / Philips HUE.
Artikelnummer:
LK04-6d
Inhalt: 5 Meter (16,50 €* / 1 Meter)
g
a
g
RGBWW mit KSQ für extra lange Installationen - 60 LED/m
109,00 €*
LED Typ: 5050 - RGBW (4in1) - 60 LED/m
Mit Konstantstromquellen (KSQ) für längere Installationen ohne Helligkeitsabfall
Helligkeit: 1.050lm/m ges. (450lm/m für Weiß)
Spannung: 24V
Leistung: 17,6 Watt/m
Breite: 12mmHöhe: ca. 2mm
Preis für eine Rolle = 5m
Diese moderne Form der RGBWW-LED-Streifen besteht aus 4 in 1 LEDs. Dabei sind alle 4 Farben in ein LED-Gehäuse integriert. Damit haben Sie nicht mehr abwechselnd weiße und RGB-LEDs auf dem Flexband und so eine harmonische Lichtverteilung selbst auf kurze Distanz. Eine ideale Lösung z.B. für Effekt-Lichtanwendungen in beengten Bereichen!
Das Besondere an dieser Variante sind die verbauten Konstantstromquellen (KSQ). Diese wirken dem für LED-Streifen sonst typischen Spannungs- und Helligkeitsabfall bei größeren Längen (über 5m) entgegen. Die KSQ gleichen den Spannungsabfall aus und versorgen die LEDs so stets mit der korrekten Stromstärke. Auch mit nur einseitiger Einspeisung sind so LED-Installationen bis 10m Länge ohne sichtbaren Helligkeitsabfall realisierbar.
Verfügbare Varianten
5m-Rolle IP20 ohne Wasserschutz, inkl. 10cm AnschlusskabelIP20 Meterware in 1 - 30m Länge
Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage und sind alle 10cm teilbar.
Hinweise zum Zubehör:
Zum Betrieb von 5m (1 Rolle) LED-Streifen wird ein 24V-Netzteil mit min. 100 Watt benötigt. 5m x 17,6W/m + 10% Sicherheit = 97 Watt.
Für eine Farbregelung der 5m in 24V-Ausführung wird ein RGBW-Controller (4-Kanal) mit min. 4 x 1 Ampere benötigt. 97W / 24V / 4 = 1 Ampere.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.
Artikelnummer:
LK04-6q
Inhalt: 5 Meter (21,80 €* / 1 Meter)
RGB+WW für Raumbeleuchtung: Helles Weiß - 60+60 LEDs/m
129,00 €*
RGB-LED + Warmweiße LED im Wechsel
60 RGB-LED/m + 60 WW-LED/m
Helligkeit: 1.000lm/m für Weiß + 550lm/m RGB
Farbwiedergabe Weiß: CRI>95
Spannung: 24V
Leistung: 28,8 Watt/m
Preis für 1 Rolle = 5 Meter
Neuentwicklung von LED-Studien
Der RGB+WW LED-Streifen ist optimiert für Beleuchtungen, die ein helles Warmweiß mit exzellenter Farbqualität und zusätzliche RGB-Farbeffekte benötigen.
Dafür wurden leistungsstarke RGB-LEDs (Typ 5050) mit hochwertigsten warmweißen LEDs (Typ 5630) in 3.000K mit einer exzellenten Farbqualität von CRI95+ kombiniert. Eine häufige Anwendung für den RGB+WW LED-Streifen ist die indirekte Beleuchtung ganzer Räume. Die warmweißen LEDs sind mit 1.000 lm/m ausreichend hell um einen kompletten Raum zu beleuchten. Es werden dafür keine weiteren Leuchten benötigt.
Farbtemperatureinstellung mittels RGBW-LED-Streifen
Die weißen LEDs auf dem Band haben eine Farbtemperatur von ca. 3.000K warmweiß. Bei voller Helligkeit der weißen LEDs lässt sich durch Beimischen der Farb-LEDs ein Farbtemperaturbereich von 2.700K - 5.000K (tageslichtweiß) einstellen. Durch leichtes Dimmen der weißen LEDs sind sogar 2.500 - 6.000K möglich.
Verfügbare Varianten
5m-Rolle IP20 ohne Wasserschutz, inkl. 10cm Anschlusskabel
10m-Rolle IP20 ohne Wasserschutz, inkl. 10cm Anschlusskabel
5m-Rolle IP67 Wasserschutz im Silikonschlauch, inkl. 10cm AnschlusskabelIP20 Meterware in 1 - 30m Länge
Sämtliche Varianten haben rückseitig ein 3M-Klebeband zur Montage, sind alle 10cm teilbar.
Hinweise zum Zubehör:
Zum Betrieb von 5m (1 Rolle) LED-Streifen wird ein 24V-Netzteil mit min. 150 Watt benötigt.
Für eine Farbregelung der 5m in 24V-Ausführung wird ein RGBW-Controller (4-Kanal) mit min. 1 x 3A Ampere für Weiß und 3 x 1A für RGB benötigt.
Antworten auf häufig gestellte Fragen finden Sie in unserem FAQ.
Artikelnummer:
LK04-6o-mas
Inhalt: 5 Meter (25,80 €* / 1 Meter)
LK55 Universal Controller 12-36V für LED-Streifen, Panels u.a.
59,00 €*
Die Universal-Funk-Empfänger der Serie LK55 sind sowohl als Dimmer, als Farbtemperatur-Regler oder als RGB(W)-Controller einsetzbar. Die jeweilige Fernbedienung bestimmt, wie der Empfänger sich verhält. Verschiedene Funk-Fernbedienungen sind weiter unter unter "Zubehör" gelistet oder in den jeweiligen Controller-Kategorien "Dimmer / Farbtemperatur" sowie "RGB(W)-Controller".
Die Controller werden dabei immer zwischen Netzteil und LED-Komponente (z.B. LED-Streifen, LED-Panel oder LED-Spot) installiert. Verschiedene Modelle für die Ansteuerung von LED-Streifen, LED-Panels und auch LED-Spots sind verfügbar. Die Varianten mit 12 - 36VDC Ausgang und 4x4 Ampere, 4x6 Ampere und 1x8 Ampere steuern gewöhnlich LED-Streifen und LED-Panels.
Bitte wählen Sie ein entsprechendes Modell.
Hinweise
Alle Controller unserer LK55-Serie merken sich die letzte Einstellung auch bei Stromverlust.
Möchten Sie mehrere Lichtzonen unabhängig voneinander steuern, sind immer entsprechend mehrere Controller notwendig. Controller mit mehrere Ausgängen (wie hier 4 x 4A) sind nicht geeignet, mehrere Zonen zu steuern, da die Ausgänge nur gemeinsam (parallel) gesteuert werden können.
Artikelnummer:
LK55mas
KNX LED-Controller für Hutschiene 4-Kanal | 4x4A
270,00 €*
Dieser Controller kann universell für weiße Beleuchtungen mit bis zu vier Zonen, Beleuchtungen mit einstellbarer Farbtemperatur (CCT) mit 2 Zonen sowie RGB oder RGBW-Beleuchtungen eingesetzt werden. Er unterstützt absolutes und relatives Dimmen im HSV und RGB-Farbraum, wobei die Gammakurve einstellbar ist. Ebenso unterstützt er viele komfortable Funktionen wie
automatische Dim2Warm Farbtemperatursteuerung
dynamische Tagslichtsteuerung HCL (biologisch wirksames Licht)
automatisches uhrzeitabhängiges Dimmen
Tag/Nacht FunktionDarüber hinaus ist eine interne Überstrom- und Temperaturüberwachung sowie ein intelligenter 16A/230V AC-Last Relaisausgang zum Schalten der externen LED Spannungsversorgung verbaut.
Download ETS Applikation: .knxprod (Produktdatenbank ETS4/5/6), .etsapp (Device Configuration App (DCA) ETS5/6)Technische Daten:
- Kanäle: 4x, max. je 4A (Stromanschluss via externem Schaltnetzteil, nicht enthalten)
- Parallelbetrieb der Kanäle A/B und C/D möglich (Die Kanäle müssen direkt an den Anschlussklemmen gebrückt werden!)
- Dimmung über PWM (600/1.000Hz, einstellbar)
- Betriebsarten: 4x weiß, 2xCCT, RGB, RGBW- Spezifikation KNX-Schnittstelle: TP-256
- verfügbare KXN-Datenbanken: ETS4/5/6- Spannung: 12V-24V DC
- Stromversorgung über KNX-Bus (fester Draht Ø0,8mm, Leistungsaufnahme typ. <0,3W)
- Anschluss DC-Eingang: 2x Schraubklemme: +, - (0,5-4,0mm² eindrähtig, 0,5-2,5mm² feindrähtig)
- Anschluss LED-Streifen: 5x Schraubklemme: +, A, B, C, D (0,5-4,0mm² eindrähtig, 0,5-2,5mm² feindrähtig)
- Anschluss 230V-Relais: 2x Schraubklemme: L(IN), L(OUT) (0,5-2,5mm² eindrähtig, 0,5-1,5mm² feindrähtig)
- IP-Schutzklasse: 20
- Umgebungstemperatur: 0 - 45 °C
- Abmessungen: 4TE
Artikelnummer:
M-102-H
Fernbedienung, mit Touchrad & Tasten | 4 Zonen
49,00 €*
Steuerung der Farbe & Helligkeit,
bis zu 4 Lichtzonen steuerbar
Touchrad zur Farbwahl
Separate Dimm-Taste für weiße LEDs
3 Speichertasten für individuelle Farben
Alle RGB(W) Fernbedienungen können sämtliche RGB(W)-Controller / Empfänger der Serie LK55 steuern und bei Bedarf auch den WiFi-Controller LK35.
Dabei ist es auch möglich, dass mehrere Fernbedienungen einen Controller steuern. Z.B. eine Handfernbedienung und ein zusätzliches Funk-Wandpanel oder mehrere Funk-Wandpanels an verschiedenen Positionen im Raum. Bei Bedarf können bis zu 8 Fernbedienungen 1 Controller steuern.
Die Reichweite des Funksignals beträgt bis zu 25m. Dabei ist kein Sichtkontakt notwendig. Massive Wände aus Beton, Ziegel o.ä. schwächen das Funksignal natürlich.
Technische Daten:
Artikel-Nr.
LK55FB3
Stromversorgung
3 x 1,5V AAA Batterien
Abmessungen (LxBxH)
120x55x17mm
Bedienung:
Dieses Video zeigt die Funktionen der LK55FB3.
Artikelnummer:
LK55FB3
Fernbedienung mit Drehknopf | Wandeinbau
34,00 €*
Farbe:
weiß
für 1-Kanal Empfänger der Serie LK55
Steuerbare Zonen: 1
Batteriebetrieb: 3V DC, CR2025
Alle Fernbedienungen können sämtliche Controller / Empfänger der Serie LK55 steuern und bei Bedarf auch den WiFi-Controller LK35.
Dabei ist es auch möglich, dass mehrere Fernbedienungen einen Controller steuern. Z.B. eine Handfernbedienung und ein zusätzliches Funk-Wandpanel oder mehrere Funk-Wandpanels an verschiedenen Positionen im Raum. Bei Bedarf können bis zu 8 Fernbedienungen 1 Controller steuern.
Die Reichweite des Funksignals beträgt bis zu 30m. Dabei ist kein Sichtkontakt notwendig. Massive Wände aus Beton, Ziegel o.ä. schwächen das Funksignal natürlich.
Stromversorgung:
Beachten Sie, dass einige Modelle mit einer Batterie (Knopfzelle) versorgt werden, die alle 1-2 Jahre getauscht werden muss. Dies gilt für alle Taster- und Poti-Modelle.
Sämtliche Modelle mit Touch-Feld können über das 230V Hausnetz versorgt werden, so das kein Batteriewechsel anfällt.
Kombination mit Schalterserien bekannter Hersteller
Der Gehäuse-Rahmen der Steuerungen misst 86x86mm mit einer Tiefe von 12mm. Für den Fall, dass Sie die Wandsteuerung mit Lichtschaltern, Steckdosen etc. kombinieren möchten, sind folgende Schalterserien in Design und Maßen ähnlich:
MERTEN M-Plan
GIRA E2 (flacher Einbau)
JUNG Serie A Creation
KOPP HK i8
ROHDE+ROHDE
Prüfen Sie die exakten Maße direkt bei den Herstellern.
HINWEIS:
Die LK55 Fernbedienung zum reinen Dimmen sollte nicht in Kombination mit CCT-LED-Streifen (einstellbare Farbtemperatur) oder RGBW-LED-Streifen verwendet werden, sondern nur für rein weiße LED-Streifen mit fester Farbtemperatur. Hintergrund: Beim Dimmen über würden Sie hier sämtliche Farbeinstellungen verlieren, da die LED-Controller alle Ausgänge (RGBW bzw. WW/KW) identisch herunter oder rauf fahren. Dimmen Sie stattdessen über die passenden CCT- bzw. RGBW-Fernbedienungen.
Technische Daten:
Artikel Nr.
LK55W
Stromversorgung
110-240VAC
Abmessungen (BxLxT)
86x86x12mm, Einbautiefe: 20mm
Installation:
Artikelnummer:
LK55Ww
ZigBee Funktaster mit 4 Tastfeldern (Batteriebetreib)
39,00 €*
Controller Variante wählen:
ZigBee Taster mit Batterie
ZigBee-Taster mit 4 frei belegbaren Tasten. Die Funktion der einzelnen Tasten können in einer ZigBee-App (PHILIPS HUE) eingestellt werden. Dabei wird auch zwischen langem und kurzem Drücken unterscheiden.
So können z.B. die 2 linken Tasten mit kurzem Druck das Licht Ein und Aus schalten und bei langem Druck auf und ab dimmen. Die 2 rechten Tasten können dann mit individuellen Lichtszenen und Farbstimmungen belegt werden.
Der Taster hat einen absolut flachen Aufbau und kann z.B. einfach auf die Wand geklebt werden. Versorgt wird der Taster von einer 3V-Knopfzelle mit mehreren Jahren Laufzeit.
ACHTUNG: Die ZigBee-Taster benötigen eine PHILIPS HUE BRIDGE und App zur Integration. Ein direktes Anlernen z.B. auf AMAZON ECHO ist nicht möglich. Es wird immer die HUE BRIDGE als Mittler benötigt.
Videoanleitung zur Integration des ZigBee-Tasters in PHILIPS HUE
https://www.youtube.com/watch?v=cCtbLEkXJkc
Technische Daten:
Tastenfelder: 4 (2 Doppeltaster)
Funk-Technologie: ZigBee, 2,4Ghz
Reichweite: max. 30m bei freier Sicht
Stromversorgung: 3V Knopfzelle CR2430
Feuchteschutz: IP20, nicht wassergeschützt
Dimensionen: 81x81mm, Bautiefe: 15mm
Kombination mit Rahmen bekannter MarkenDas Innere des ZigBee-Tasters entspricht dem 55x55mm Standard und passt somit in die Rahmen zahlreicher Anbieter. Getestet sind:GIRA System 55 & 55 E2 BUSCH JÄGER Balance-SI JUNG AS500 & A550MERTEN 1-M, M-Smart & M-Plan II KOPP HK07 BERKER S.1 ELTAKO R-rwPANASONIC Karre Plus 55 LEGRAND Seano OPUS 55 Inform
Artikelnummer:
LK115-K2w
Netzteil HLG 24V - 5.0A - 120 Watt, extrem leise
59,00 €*
Schaltnetzteil Meanwell HLG-120-24, 24 Volt, 5 Ampere, 120W
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung
eingebauter PFC-Schaltkreis
für Innen- und Außenanwendungen (IP65)
einstellbare Ausgangsspannung
einstellbare Strombegrenzung
Technische Daten:
Modell
HLG-120H-24
Spannung
24V
Maximale Leistung
120W
Stromstärke
5A
Einstellbarer Spannungsbereich
22 ~ 27V
Überstromschutz
95...108%
Einschaltstrom,max.
65A
Spannungseingang
90...264V AC (47...63Hz), 127...370V DC
Leistungsfaktor
0,95
Arbeitstemperatur
-40...+70°C
Maße
220x68x38.8mm (LxBxH)
Gewicht
1.120g
Artikelnummer:
LED1134
Dimmbares PWM Schaltnetzteil 24V - 1.7A - 40 Watt
39,00 €*
Dimmbares Meanwell Schaltnetzteil PWM-40-24, 24V / 1.7A / 40W
Die dimmbaren Netzteile der PWM-Reihe von Meanwell sind die einzigen dimmbaren Netzteile, die LED-Studien zur Dimmen von LEDs empfiehlt. Entgegen anderen dimmbarer Netzteile, die nur den Strom regeln, arbeiten die PWM-Netzteile mit der selben Technologie wie unsere LED-Controller: Mit Plusweitenmodulation (PWM).
Das PWM-40-24 kann alle LED-Beleuchtungen mit 24 Volt und maximal 60 Watt Anschlussleistung komfortabel von 0 - 100 dimmen.
Dimmen über: 0-10V, 100K-Poti oder PWM
PWM-Frequenz am Ausgang: 1,47kHz
Überlastschutz durch Abschalten, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung
IP67, für Innen- und Außenanwendungen
für LED- und Beleuchtungsanwendungen
Dimmen über 1-10V
1-10V ist ein sehr einfaches System zur Fernsteuerung von Beleuchtung. Die LED-Controller können hierfür mit einem handelsüblichen 1-10V Regler verbunden und damit gesteuert werden.
1-10V Regler gibt es z.B. von allen bekannten Schalterherstellern (JUNG, GIRA, MERTEN, BUSCH JÄGER usw.) als Einbaumodul für die Unterputzdose. Diese Module müssen lediglich über ein 2-adrigen Kabel mit dem Controller verbunden werden und schon kann direkt an der Wand das Licht geregelt werden. Als Beispiel ein 1-10V Regler für die Unterputzdose von GIRA:
Die 1-10V Steuerspannung wird vom Controller geliefert. D.h. der 1-10V Regler muss hier nicht mit dem Stromnetz verbunden sein.
Viele Regler für die Unterputzdose können aber gleichzeitig auch 230V schalten. Dies geschieht meist durch Drücken auf den Regler. Es kann hier z.B. mit ein und demselben Regler das LED-Netzteil über 230V geschalten werden und gleichzeitig über 1-10V am LED-Controller gedimmt werden.
Technische Daten:
Modell
PWM-40-24
Spannung
24V
Maximale Leistung
40W
Stromstärke
3,34A
Überstromschutz
110...150%
Einschaltstrom, max.
50A
Spannungseingang
90...305V AC (47...63Hz)
Arbeitstemperatur
-40...+70°C
Maße
150x53x35mm (LxBxH)
Gewicht
490g
Artikelnummer:
LED1163
230V TRIAC dimmbare Netzteile
49,00 €*
Über 230V dimmbares Netzteil mit 24V - 36 Watt Leistung.Das Netzteil kann eingangsseitig mit handelsüblichen TRIAC-Dimmern (Phasenanschnitt oder Phasenabschnitt), wie man Sie bei klassischen Glühlampen usw. genutzt hat, angesteuert werden. Ausgangsseitig liefert es dann 24V Konstantspannung mit PWM-Dimmung, wie man es auch von typischen LED-Controllern kennt. So lassen sich LED-Streifen mit klassischen 230V Dimmern steuern.Alternativ zur TRIAC-Steuerung ist das Netzteil auch über PushDim per Taster steuerbar.
Anschluss-Optionen:
Technische Daten:Leistung: max. 36WSekundärspannung: 24VEffizienz: 87%Dimmbereich: 1 bis 100%PWM-Frequenz: 200-500HzCE, MM, SELVgeschützt gegen: Kurzschluss, Überhitzung, ÜberlastBetriebstemperaturbereich: ta: -30...+55°C, tc: +70°C
Luftfuchtigkeit: 20 - 95%, nicht kondensierenAbmessungen: 175*44*30mmGewicht: 185g
Artikelnummer:
LK125mas
Lichtvouten, Aluprofile & Installationsmaterial
Lichtvoute ORAC CX189 - 2m
14,20 €*
Kompaktes, eckiges Designprofil für indirekte LED-Beleuchtung.
Die subtile Schattenlinie trägt zu dem stimmungsvollen Lichtübergang bei.
Entworfen von Orio Tonini.
Überstreichbar
Wasserfest
Stoßfest
Sie benötigen ein Musterstück?
Montage
ORACDECOR Lichtvouten werden mit speziellem FDP-Kleber an der Wand und an Stoßkanten mit FX-Kleber verklebt. Diese Montagekleber finden Sie unten unter "Empfohlenes Zubehör".
Die LED-Bänder sollten für eine optimale Wärmeableitung und eine lange Lebensdauer niemals direkt in die Vouten geklebt, sondern mit Aluprofilen, wie unserem PL1 in den Vouten verbaut werden. D.h. zuerst wird das Aluprofil in die Voute gelegt und in dieses wird dann das LED-Band geklebt. Da die Vouten selbst nicht 100% lichtdicht sind, sorgen die Aluprofile zudem für eine saubere Lichtführung.
Passende Aluprofil-Kombination: PL1 + kurze Stücke PL10.1 Montageschiene
Technische Daten:
Material: DUROPOLYMER®
Abmessungen:
Länge: 2m
Artikelnummer:
OD-CX189
Inhalt: 2 Meter (7,10 €* / 1 Meter)
Lichtvoute ORAC C380 - 2m
68,80 €*
Geradlinige Voute für indirektes Licht.
Gut kombinierbar mit C381, C382 und C383.
Entworfen von Orio Tonini.
ÜberstreichbarWasserfest
Sie benötigen ein Musterstück?
Montage
ORACDECOR Lichtvouten werden mit speziellem FDP-Kleber an der Wand und an Stoßkanten mit FX-Kleber verklebt. Diese Montagekleber finden Sie unten unter "Empfohlenes Zubehör".
Die LED-Bänder sollten für eine optimale Wärmeableitung und eine lange Lebensdauer niemals direkt in die Vouten geklebt, sondern mit Aluprofilen, wie unserem PL1 in den Vouten verbaut werden. D.h. zuerst wird das Aluprofil in die Voute gelegt und in dieses wird dann das LED-Band geklebt. Da die Vouten selbst nicht 100% lichtdicht sind, sorgen die Aluprofile zudem für eine saubere Lichtführung.Passende Aluprofil-Kombination: PL1 + kurze Stücke PL10 Montageschiene
Technische Daten:
Material: PUROTOUCH®
Abmessungen:
Länge: 2m
Artikelnummer:
OD-C380
Inhalt: 2 Meter (34,40 €* / 1 Meter)
Lichtvoute ORAC C373 - 2m
74,30 €*
Moderne, mittelgroße Lichtvoute für indirektes Licht.
Auch in Kombination mit der Voute C374 verwendbar.
Entworfen von Uli Moritz
Überstreichbar
WasserfestSie benötigen ein Musterstück?
Montage
ORACDECOR Lichtvouten werden mit speziellem FDP-Kleber an der Wand und an Stoßkanten mit FX-Kleber verklebt. Diese Montagekleber finden Sie unten unter "Empfohlenes Zubehör".
Die LED-Bänder sollten für eine optimale Wärmeableitung und eine lange Lebensdauer niemals direkt in die Vouten geklebt, sondern mit Aluprofilen, wie unserem PL1 in den Vouten verbaut werden. D.h. zuerst wird das Aluprofil in die Voute gelegt und in dieses wird dann das LED-Band geklebt. Da die Vouten selbst nicht 100% lichtdicht sind, sorgen die Aluprofile zudem für eine saubere Lichtführung.
Technische Daten:
Material: PUROTOUCH®
Abmessungen:
Länge: 2m
Artikelnummer:
OD-C373
Inhalt: 2 Meter (37,15 €* / 1 Meter)
2m LED-Micro-Profil PL1
15,40 €*
Das LED-Micro-Profil PL1 wirkt durch sein besonders schmales und flaches Design sehr unauffällig. Es wird vorwiegend im Innenbereich eingesetzt. Die Nut des Profils kann bis zu 12 mm breite LED-Streifen fassen. Außerdem sorgt dieses Profil aus Aluminium für eine verbesserte Ableitung der Wärme von den LED-Streifen, was die Lebensdauer dieser erhöht.
Technische Daten:
Breite: 16,8 mm
Höhe: 6 mm
(PL1 + PL10.1: 11mm | PL1 + PL10: 18mm)
Breite innen für LED-Streifen: 12,4 mm Zum Einkleben und leichten Andrücken der LED-Streifen empfehlen wir eine Andrückrolle.
Weitere Montage-Optionen und Zubehör für Linienleuchten
Möchten Sie mit diesem Profil lange Linienleuchten, Hängeleuchten oder eine versteckte Kabelführung realisieren, wählen Sie die passende Montageschiene PL10 mit entsprechendem Zubehör.
Die Montageschiene gibt es in silber, schwarz & weiß.
Weiter sind verfügbar:
Schienenverbinder gerade und gewinkelt
Seilabhängungen
Montagefedern für die Befestigung im Trockenbau
Artikelnummer:
AL21bund
2m LED-Eckprofil 45° W12
17,40 €*
Das kleine LED-Eckprofil W12 durch sein kompaktes Design sehr unauffällig und bringt die LEDs in eine 45° Ausrichtung, um damit z.B. größere Bereiche aus einer Ecke heraus zu beleuchten. Es wird vorwiegend im Innenbereich eingesetzt. Das Profil kann bis zu 12 mm breite LED-Streifen fassen. Außerdem sorgt dieses Profil aus Aluminium für eine verbesserte Ableitung der Wärme von den LED-Streifen, was die Lebensdauer dieser erhöht. Beachten Sie, dass durch den kompakten Aufbau des Profil, LED-Streifen mit weniger als 180 LED/m erste LED-Punkte in der Profilabdeckung zeigen. Verwenden Sie ggf. COB-LED-Streifen.
Zum Einkleben und leichten Andrücken der LED-Streifen empfehlen wir eine Andrückrolle.
Technische Daten:
Breite: 16mm
Höhe: 16mmLänge: 2m
Breite innen für LED-Streifen: 12,8mm
Artikelnummer:
AL46bund
2m LED-Aufsatz-Profil PN4 breit (für 2 parallele LED-Streifen)
28,80 €*
Das PN4 LED Aufbauprofil hat ein schlankes Design und ist für LED Flexbänder bis 24 mm Breite geeignet. Es kann vielseitig im Innenbereich genutzt werden. In Kombination mit dem PL10 Kabel-Universalkanal lässt es sich als Hängeleuchte mit Seilabhängung oder als fest montierte LED-Leuchte mit Montagefedern einsetzen. Es eignet sich sowohl für die allgemeine Raum- und Objektbeleuchtung als auch für dekorative Lichteffekte.
Zum Einkleben und leichten Andrücken der LED-Streifen empfehlen wir eine Andrückrolle.Technische Daten: Breite: 26,8 mmHöhe: 11,7 mm Länge: 2m Breite innen für LED-Streifen: 24,1 mm
Weitere Montage-Optionen und Zubehör für Linienleuchten
Möchten Sie mit diesem Profil lange Linienleuchten, Hängeleuchten oder eine versteckte Kabelführung realisieren, wählen Sie die passende Montageschiene PL10 mit entsprechendem Zubehör.
Die Montageschiene gibt es in silber, schwarz & weiß.
Weiter sind verfügbar:
Schienenverbinder gerade und gewinkelt
Seilabhängungen
Montagefedern für die Befestigung im Trockenbau
Artikelnummer:
AL29bund
RGBW-Kabel 4x0,25mm² + 1x0,8mm² - schwarz
1,85 €*
Dieses Kabel ist optimal geeignet für unsere 4in1-RGBW-LED-Streifen. Alle Farb-Leitungen-Leistungen (RGB und Weiß) haben einen Durchmesser von 0,25mm². Für die gemeinsame Spannungszufuhr (gemeinsames Plus) stehen 0,8mm² zur Verfügung.
Lieferumfang: RGBW-Kabel - Länge entsprechend Ihrer Mengenangabe
Hinweis
Es kann Schwierigkeiten bereiten, die gemeinsame Plus-Leitung mit 0,8mm² Querschnitt an den teilweise recht schmalen Lötpads des LED-Streifens anzulöten. 2 Lösungen bieten sich hier an:
1. Nachdem Sie die 0,8mm²-Leitung abisoliert haben, trennen Sie an diesem Ende noch einmal etwa die Hälfte der Einzel-Kupferadern ab. Das nun deutlich im Querschnitt reduzierte Leitungsstück lässt sich wesentlich einfacher am LED-Streifen verlöten.
2. Nehmen sie ein kurzes Stück (10cm) Leitung mit geringerem Querschnitt, z.B. 0,5mm². Dieses verlöten Sie am LED-Streifen und verbinden es danach mit der 0,8mm²-Plusleitung des RGBW-Kabels. Für die Verbindung können Sie eine WAGO-Klemme nutzen oder sie führen beide Kabel in eine Aderendhülse, vercrimpen diese und schieben (vorher!) noch einen Schrumpfschlauch zur Isolierung über.
Technische Daten:
Max. Strombelastung: 8A gesamt, 2A pro Kanal
Temperaturbereich: -5° bis +70°C
Außendurchmesser: 6mm
Artikelnummer:
l4s-025
WAGO 221 Klemme
0,49 €*
Die neue COMPACT-Verbindungsklemme 221 von WAGO ist für alle Leiterarten geeignet. Die Betätigungshebel sich leichtgängig, trotzdem hat man einen breiten Bereich für den Querschnitt und eine sichere Verbindung.
Technische Daten:
Gesamte Anzahl der Potentiale
1
Farbe
transparent
Bemessungsdaten gemäß 1
EN 60664
Bemessungsspannung EN (1) [V]
450
Bemessungsstoßspannung (1) [kV]
4
Nennstrom (1) [A]
32
Anschlusstechnik (1)
CAGE CLAMP®
Leiterart 1
eindrähtig + mehrdrähtig
Querschnitt von
0.2 mm² / 24AWG
Querschnitt bis
4 mm² / 12 AWG
Leiterart 2
feindrähtig
Querschnitt von
0.14 mm² / 24 AWG
Querschnitt bis
4 mm² /12 AWG
Abisolierlänge von
11 mm
Verdrahtungsart
Seitliche Verdrahtung
Entflammbarkeit gemäß UL 94
V2
Breite 2/3/5 polig
13.1/18.7/29.9 mm
Höhe
8.3 mm
Tiefe
18.6 mm
Artikelnummer:
W221mas
Die Komponenten kommen inkl. einer ausführlichen Installations- und Bedienungsanleitung. Bei Rückfragen, z.B. zur Verkabelung können Sie uns jederzeit kontaktieren.
Eine gute Option sind auch unsere LED-Sets, bei denen wir für verschiedene Anwendungsfälle und Längen direkt die passenden Controller und Netzteile für Sie zusammengestellt haben.
