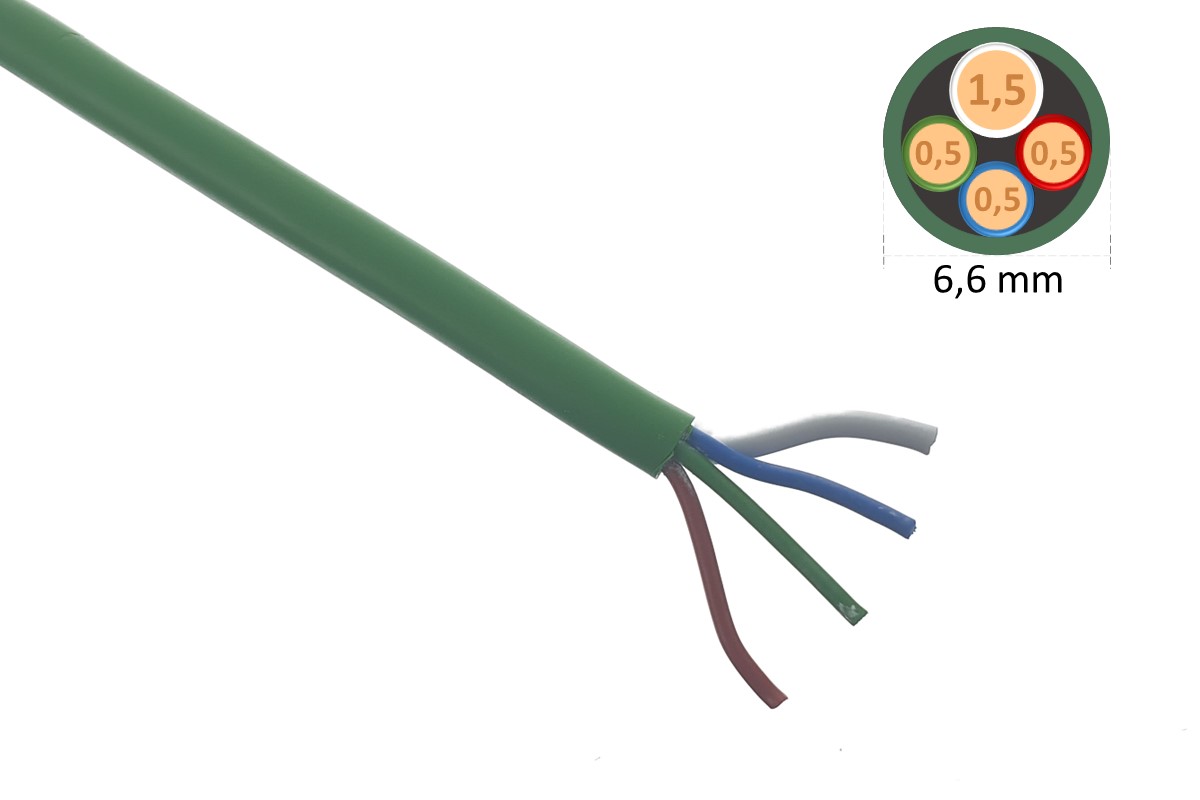

RGB-Kabel 3x0,5mm², 1x 1,5mm² - grün

2,40 €*

Inhalt: 1 Meter

Sofort verfügbar, Lieferzeit: 3-5 Tage

Artikelnummer: l4s-001
Lagerbestand: 38

Dieses Kabel ist speziell für den Einsatz mit RGB-Lösungen entwickelt worden. Das Problem, dass der gemeinsame Anschluss immer mit dem 3-fachen Strom belastet wird, ist damit gelöst. Hinzu kommt, dass die Kabel entsprechend RGB-farbig gehalten sind und damit sicher anzuschließen.



Lieferumfang: RGB-Kabel - Länge entsprechend Ihrer Mengenangabe





Bitte geben Sie die gewünschte Menge als Artikelanzahl ein. Die Lieferung erfolgt i.d.R. als ein Stück. Falls dies aus technischen Gründen nicht möglich ist, werden Sie vorher informiert.



Hinweis

Es kann Schwierigkeiten bereiten, die gemeinsame Plus-Leitung mit 1,5mm² Querschnitt an den teilweise recht schmalen Lötpads des LED-Streifens anzulöten. 2 Lösungen bieten sich hier an:

1. Nachdem Sie die 1,5mm²-Leitung abisoliert haben, trennen Sie an diesem Ende noch einmal etwa die Hälfte der Einzel-Kupferadern ab. Das nun deutlich im Querschnitt reduzierte Leitungsstück lässt sich wesentlich einfacher am LED-Streifen verlöten.

2. Nehmen sie ein kurzes Stück (10cm) Leitung mit geringerem Querschnitt, z.B. 0,75mm². Dieses verlöten Sie am LED-Streifen und verbinden es danach mit der 1,5mm²-Plusleitung des RGBW-Kabels. Für die Verbindung können Sie eine WAGO-Klemme nutzen oder sie führen beide Kabel in eine Aderendhülse, vercrimpen diese und schieben (vorher!) noch einen Schrumpfschlauch zur Isolierung über.

Auf der kurzen Strecke ist ein reduzierter Leitungsquerschnitt unproblematisch.



Technische Daten:

3 Adern 0,5mm² | 1 Ader 1,5mm²
PVC (Y), ungeschirmt nach UDE0207
Temperaturbereich: -30° bis + 70°C ruhend, -5° bis +70°C bewegt
Außendurchmesser: 6,6 mm
Max. Strombelastung: 5 Ampere pro Farbe (15A gesamt)
Spannung bis 24V DC

Eigenschaften "RGB-Kabel 3x0,5mm², 1x 1,5mm² - grün"
Kabel Ausführung: 4-adrig
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
