Direkt über DMX steuerbare Pixel-LED-Streifen | 24V | IP67

LED-Studien GmbH

a g

Produktdatenblatt

0,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 3-5 Tage

Wasserschutz

IP20 - 13m Rolle

IP20 ohne Wasserschutz

IP67 im Silikonschlauch

Artikelnummer: LK11-6010c-bund

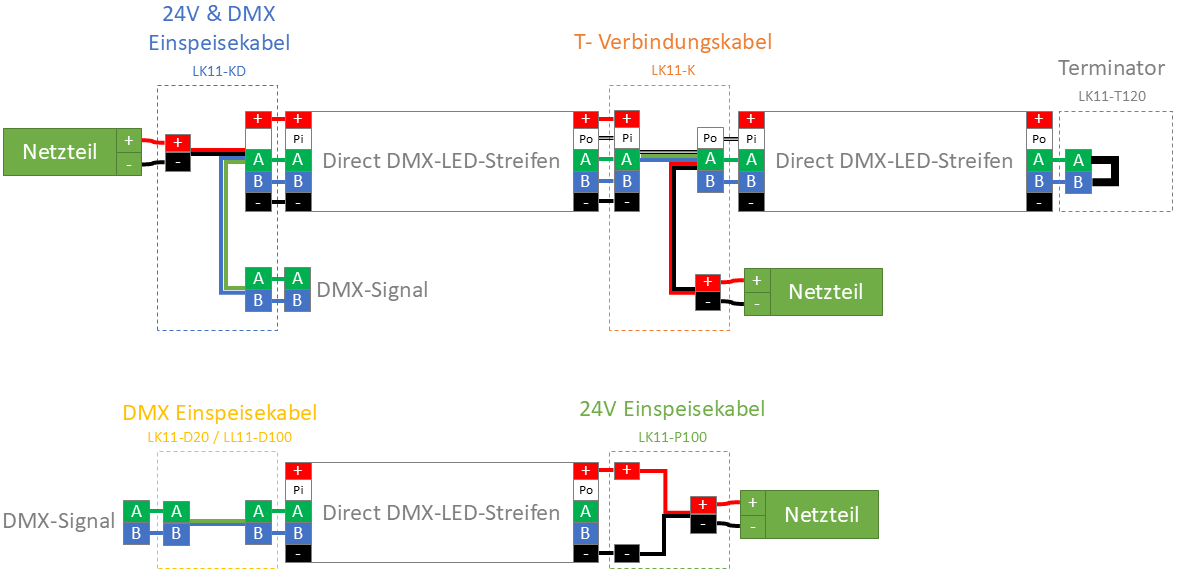

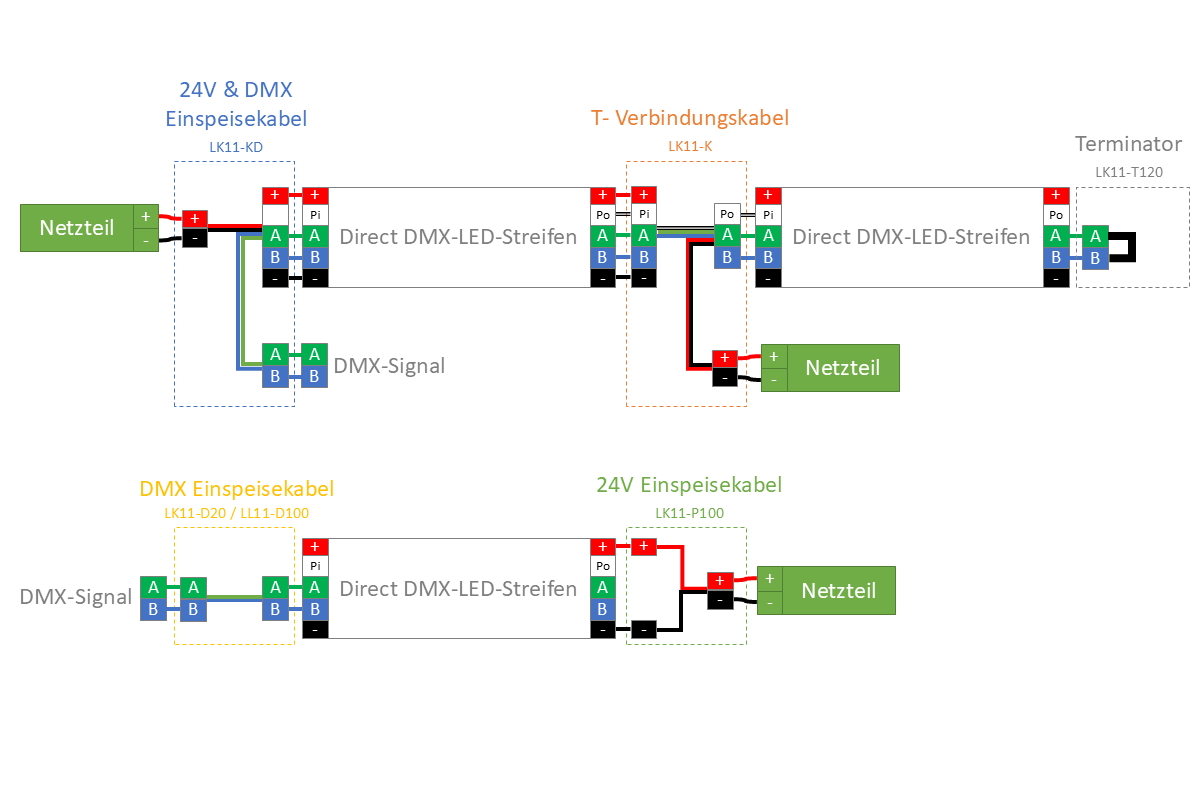

Wählen Sie die gewünschte Anzahl DirectDMX LED-Streifen und benötigsten Zubehör, wie Einspeisekabel, Verbindungskabel und Endwiederstände.

DirectDMX LED-Band (5m Rolle)

24V Einspeisekabel

DMX Einspeisekabel

DMX Endwiderstand / Terminator

Montageklemme

DirectDMX LED-Band (5m Rolle)

Mehrere LED-Bänder können über T-Kabel (siehe unten) miteinander verbunden werden.

Direkt über DMX steuerbare RGBW Pixel-LED-Streifen | 24V | IP67

0,00 €

Auswählen

24V Einspeisekabel

Es wird mindestens eines dieser Kabel benötigt, um Spannung in die LED-Streifen einzuspeisen.

24V & DMX Einspeisekabel für DirectDMX LED-Streifen der Serie LK11-6010 - female

0,00 €

Auswählen

24V Einspeisekabel 100cm für DirectDMX LED-Streifen der Serie LK11-6010 - male

0,00 €

Auswählen

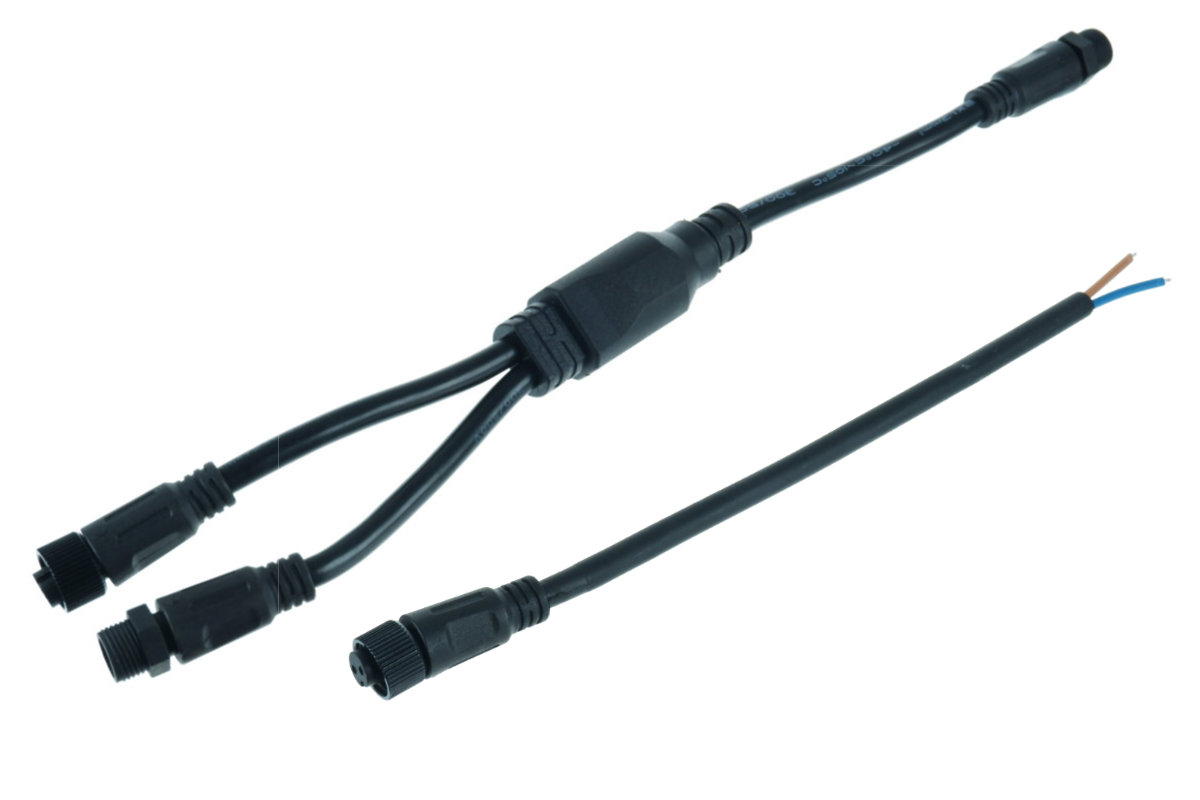

T-Verbindungskabel für 2 DirectDMX LED-Bänder LK11-6010 + 24V Einspeisung

0,00 €

Auswählen

DMX Einspeisekabel

Alternative Einspeisekabel nur für das DMX-Signal. Die 24V Spannung muss hier separat an das LED-Band geführt werden, z.B. über ein T-Verbindungskabel.

DMX-Einspeisekabel 20cm für DirecDMX LED-Streifen der Serie LK11-6010 - female

0,00 €

Auswählen

DMX-Einspeisekabel 100cm für DirectDMX LED-Streifen der Serie LK11-6010 - female

0,00 €

Auswählen

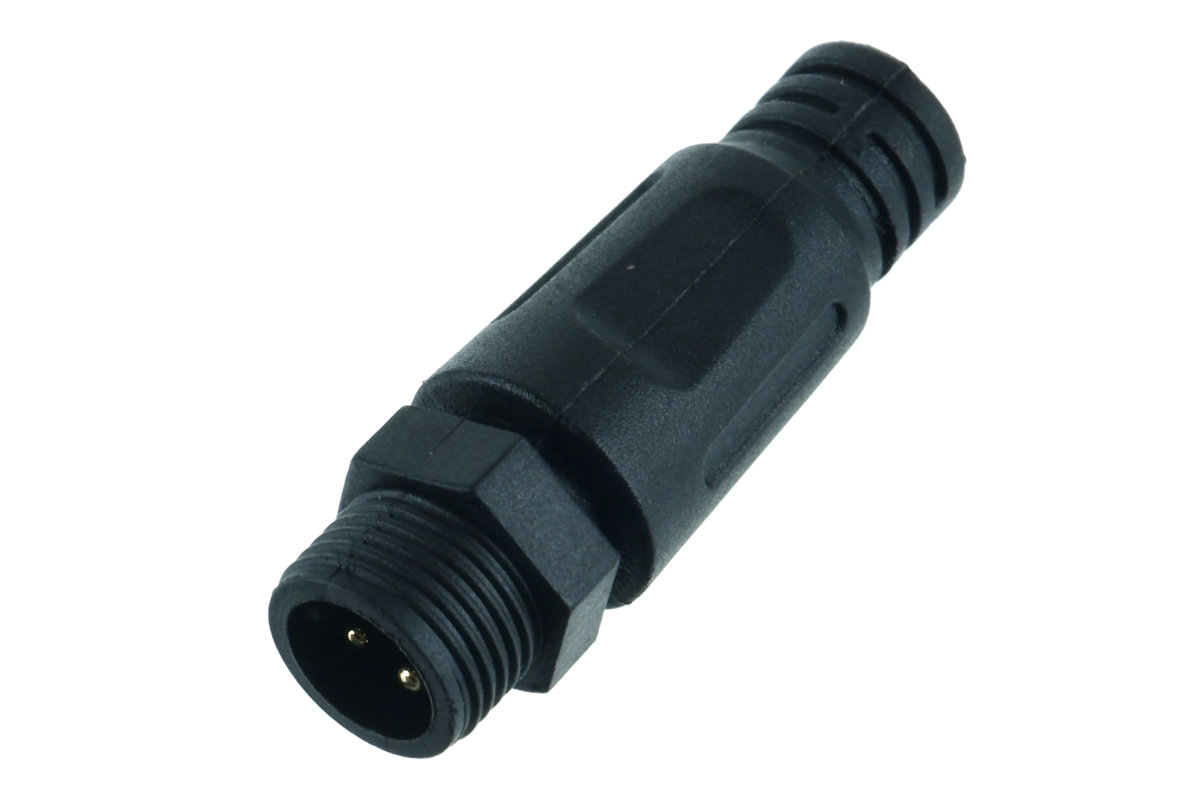

DMX Endwiderstand / Terminator

Sollte als Abschluss der DMX-Installation am letzten Glied verwendet werden, damit das DMX-Signal nicht reflektiert und die Übertragung beeinträchtigt.

120Ohm Endwiderstand / Terminator für DirectDMX LED-Band LK11-6010 - male

0,00 €

Auswählen

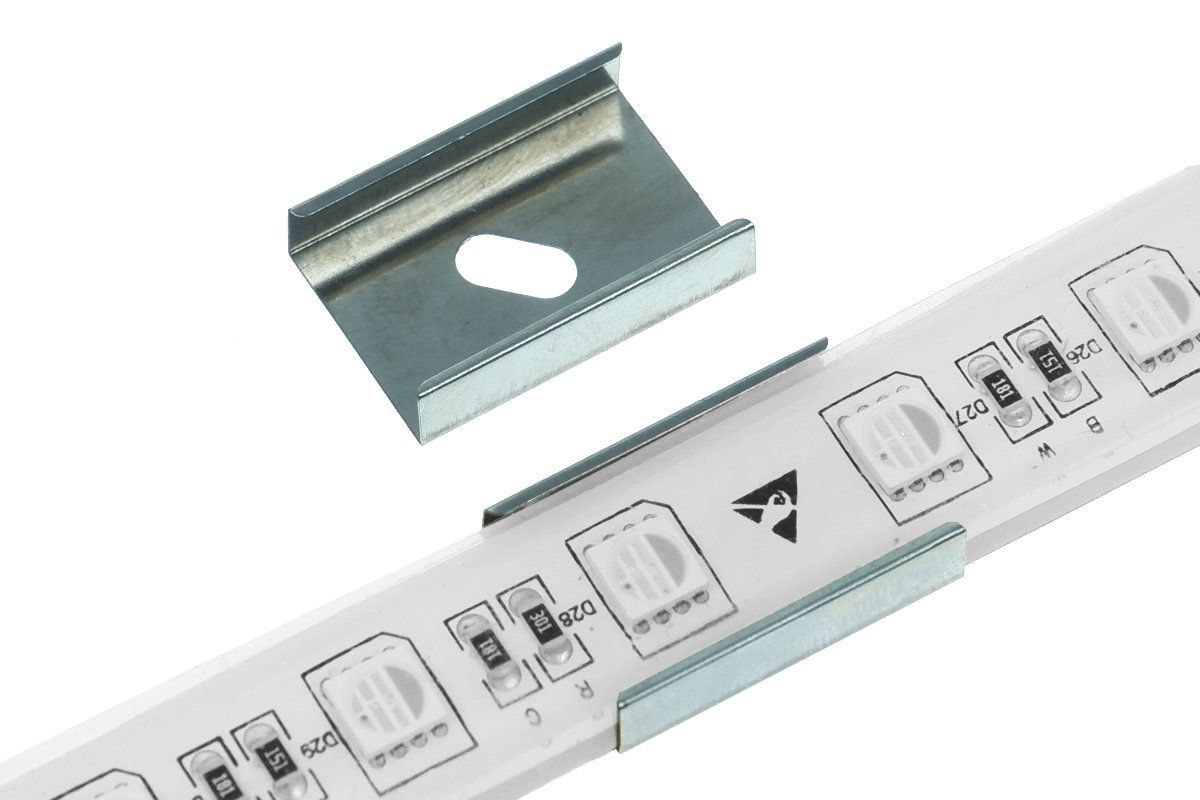

Montageklemme

Die Klemmen halten den Silikonschlauch sicher in Position.

Montageklemme für 14mm Silikon

0,00 €

Auswählen

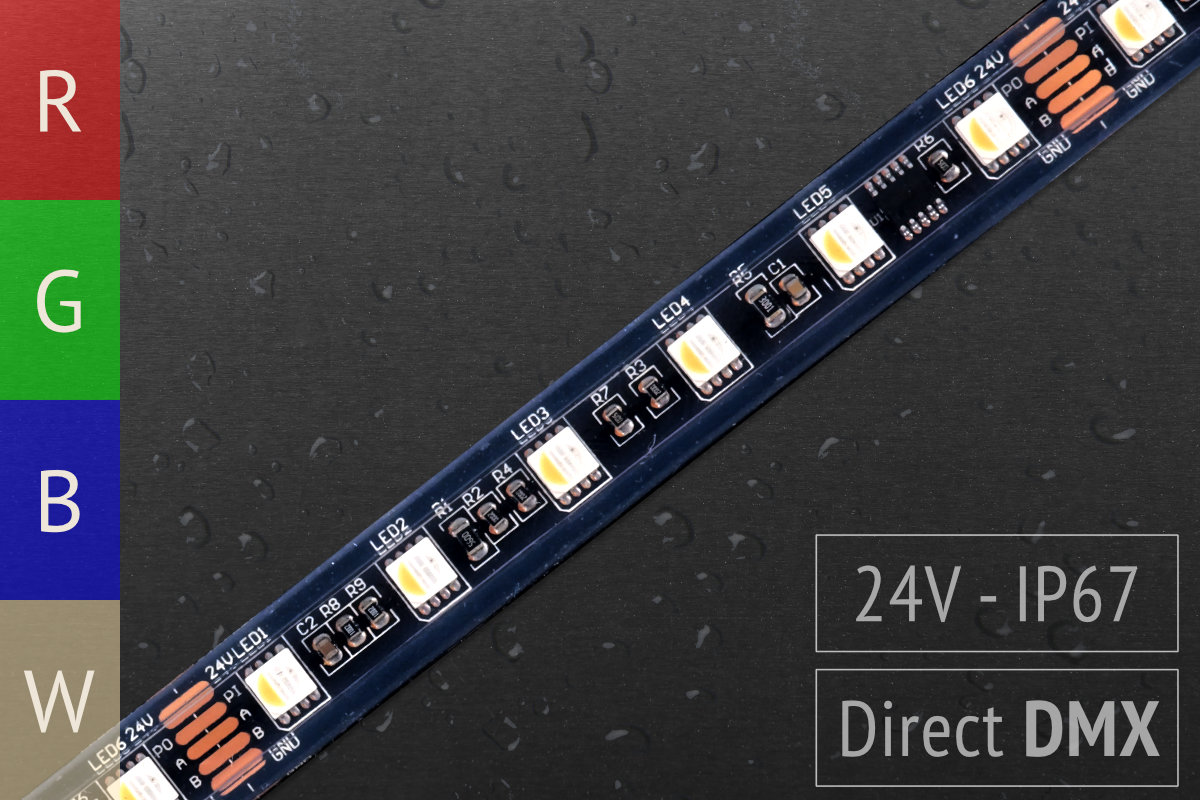

Diese digitalen LED-Streifen lassen sich direkt per DMX steuern. Es ist kein separater DMX-SPI-Konverter oder Decoder notwendig, sondern es kann direkt über das mitgelieferte 5-pol XLR-Kabel ein DMX-Signal in den Streifen eingespeist werden. Der Streifen ist dabei flexibel programmierbar, sodass die Startadresse anpassbar ist. Ebenso können beliebig viele Pixel gruppiert sowie das Verhalten bei Verlust des DMX-Signals (Freeze oder vor eingestellte Farbe bzw. aus) konfiguriert werden.

Die DirectDMX-LED-Streifen sind zudem die ideale Lösung, wenn es um große Installationen mit einigen Metern Länge geht. Da die Spannungsversorgung der RGBW-Pixel über 24V läuft, sind problemlos größere Längen ohne Strom-Neueinspeisung möglich. Die Streifen sind zudem mit einer Silikon-Hülle IP67 wassergeschützt verfügbar und so auch für den Außeneinsatz geeignet. Der Aufbau des LED-Bandes sorgt dafür, dass bei Ausfall eines LED-Segments (z.B. durch mechanische Belastung) alle weiteren Segmente normal weiter arbeiten.

Zur Montage liegen 10 Silikonbügel (30x5mm) mit Verschraubung bei.

Technische Daten

Eingangsspannung: 24V (6 LED pro Pixel)

Trennbar alle: 10cm

Leitungsaufnahme: max. 17W/m

Lichtstrom: ca. 955lm/m

PWM-Frequenz: 4.000Hz

Arbeitstemperatur: -20 - +50°C

Adressierung

Die Adressierung ist werksseitig so eingestellt, dass die Pixel bei Startadresse 1 beginnend durchgehend, einzeln adressiert sind (Farbreihenfolge RGBW). Bei Verlust des DMX-Signals wird der letzte Frame beibehalten. Benötigen Sie eine andere Adressierung, geben Sie uns einfach Bescheid. Optional können Sie auch einen separaten AddressWriter erwerben, der eine flexible Adressierung erlaubt.

Eigenschaften "Direkt über DMX steuerbare Pixel-LED-Streifen | 24V | IP67"

IP Schutz:	IP67
Pixel/m:	10
Leistung W/m:	17
Spannung:	24V
LED/m:	60
Trennbar alle:	10 cm
Streifen-Breite in mm:	14

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Datenblatt

Zubehör für DirectDMX LED-Streifen

AdressWriter für DMX LED-Streifen & Ketten mit int. Batterie (10h)

Dieser AdressWriter erlaubt die individuelle Adressierung der DMX-LED-Streifen LK11-6010b und LK11-6010c, sowie der DMX-Pixel-Ketten LK47-2. Dabei kann die DMX-Startadresse sowie ein Offset (um Adressen zwischen den Pixeln zu überspringen) eingestellt werden. Eine Gruppierung der Pixel ist ebenso möglich. Der AdressWriter verfügt außerdem über verschiedene Test-Programme, um LED-Streifen oder -Ketten zu testen.Stromversorgung über Standard USB-C Buchse oder 12-24 VDC Schraubterminals.Interne Batterie für bis zu 10h Betrieb. Lieferumfang: AdressWriterSD-KarteUSB-A zu USB-C Kabel Adressierbare ICs:UCS512A-H, USC512KH, UCS512KLSM1651, SM17512, SM17500, SM1852X, SM1952XTM512AB-E, TM512ALHi512A0, Hi512A4, Hi512A6, Hi512DGS8511-13 GS8515, GS8516, GS8523-26QEP512PKW512A

Artikelnummer: LK11-WT03

220,00 €*

AdressWriter für DMX LED Streifen

Dieser AdressWriter erlaubt die individuelle Adressierung der DMX-LED-Streifen LK11-6010b und LK11-6010c. Dabei kann die DMX-Startadresse des Streifens sowie ein Offset (um Adressen zwischen den Pixeln zu überspringen) eingestellt werden. Eine Gruppierung der Pixel ist ebenso möglich. Der AdressWriter verfügt außerdem über verschiedene Test-Programme, um den LED-Streifen zu testen.Stromversorgung über Standard USB-C Buchse oder 12-48 VDC Schraubterminals. Lieferumfang: AdressWriter

Artikelnummer: LK11-WT01

125,00 €*

Zubehör für IP67 LED-Streifen Konfektion

Silikon-Abschlusskappe: 14mm

Geeignetes Silikon kann separat bestellt werden.

Artikelnummer: SAK14

0,30 €*

Silikondichtmasse (acetatfrei!) - 5ml

Mit der Silikondichtmasse lassen sich Neonflex- oder LED-Streifen im Silikonschlauch (IP67/68) mit entsprechenden Endkappen wieder wasserdicht verschließen. Dies ist vor allem nützlich, wenn eine Rolle in mehrere Teilstücke aufgeteilt werden soll. Das Silikon ist acetatfrei wodurch beim Aushärten keine Essigsäure entsteht, welche die elektronischen Bauteile des LED-Bandes beschädigt. Eine Tube á 5ml reicht zum Versiegeln von ca. 2-5 Endkappen (je nach Größe der Endkappe).

Artikelnummer: SIL01

2,50 €*
