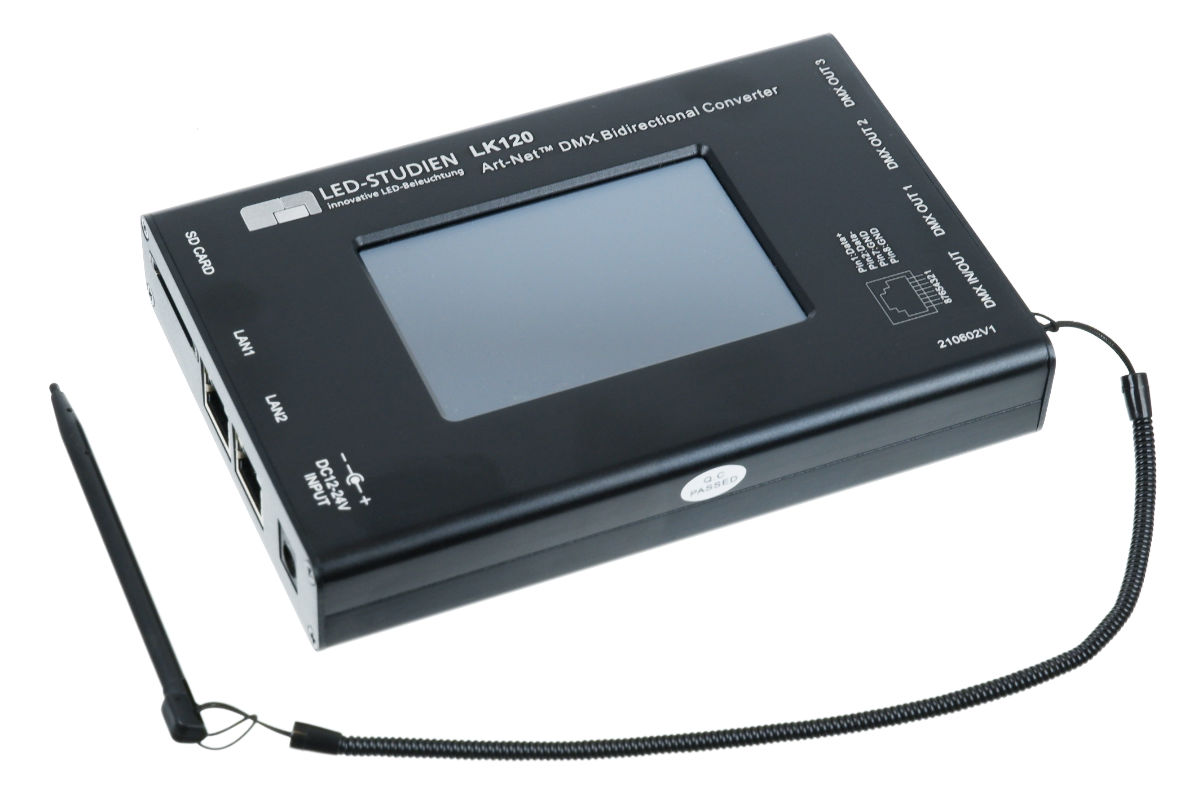

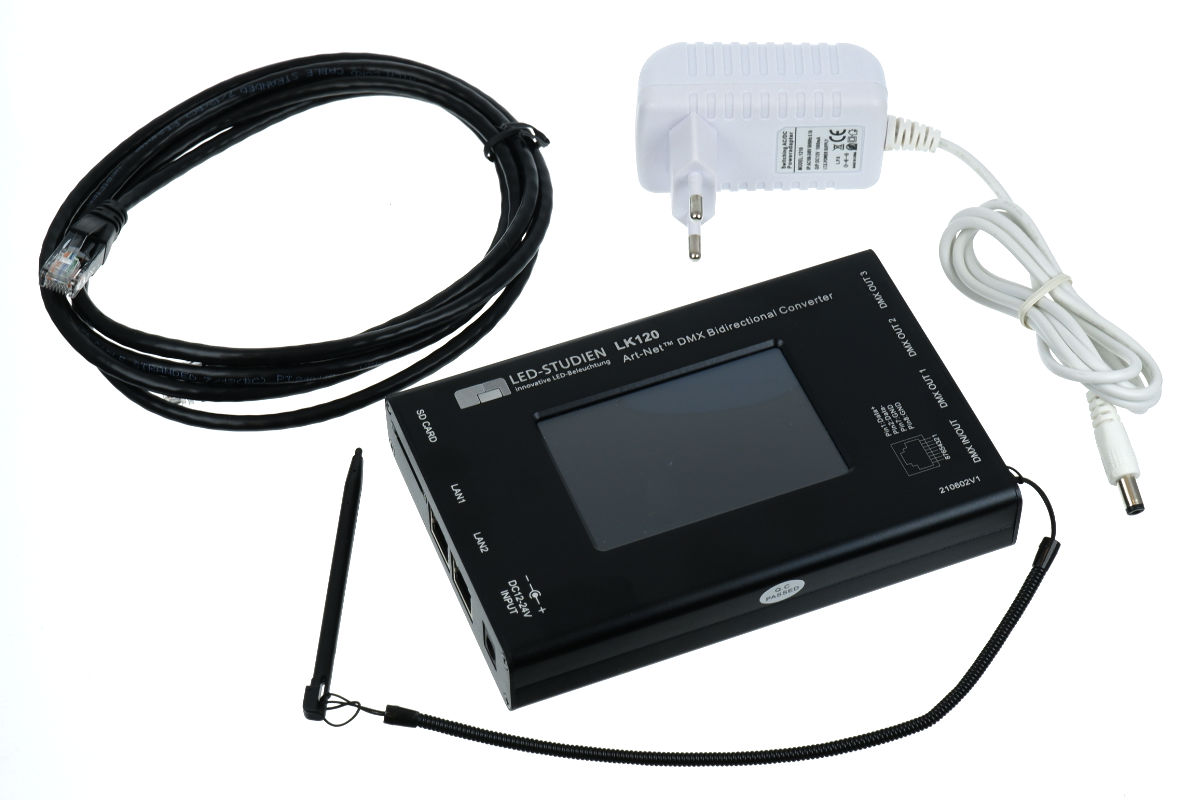

ArtNet - DMX512 Converter | Splitter | Recorder | Player
BiDirectionaler Art-Net - DMX512 Converter, der zudem als DMX-Splitter, Recorder und Player eingesetzt werden kann
- 2 Ethernet Ports mit Switch Funktionalität + 4 x RJ45 DMX Ports
- Recorder und Player-Funktion über integrierte SD-Karte
- Aufnahme von bis zu 4 DMX-Universen parallel via ArtNet, Framerate bis 40fps
- Standalone Taskmanager Funktion für exakte Zeitsteuerungen
- 3,5" Touch-Display mit Stifteingabe
- Abmessungen: 150x100x26mm (BxHxT)
- Spannungsversorgung: 12/24V DC
- Leistungsaufnahme: max. 4W

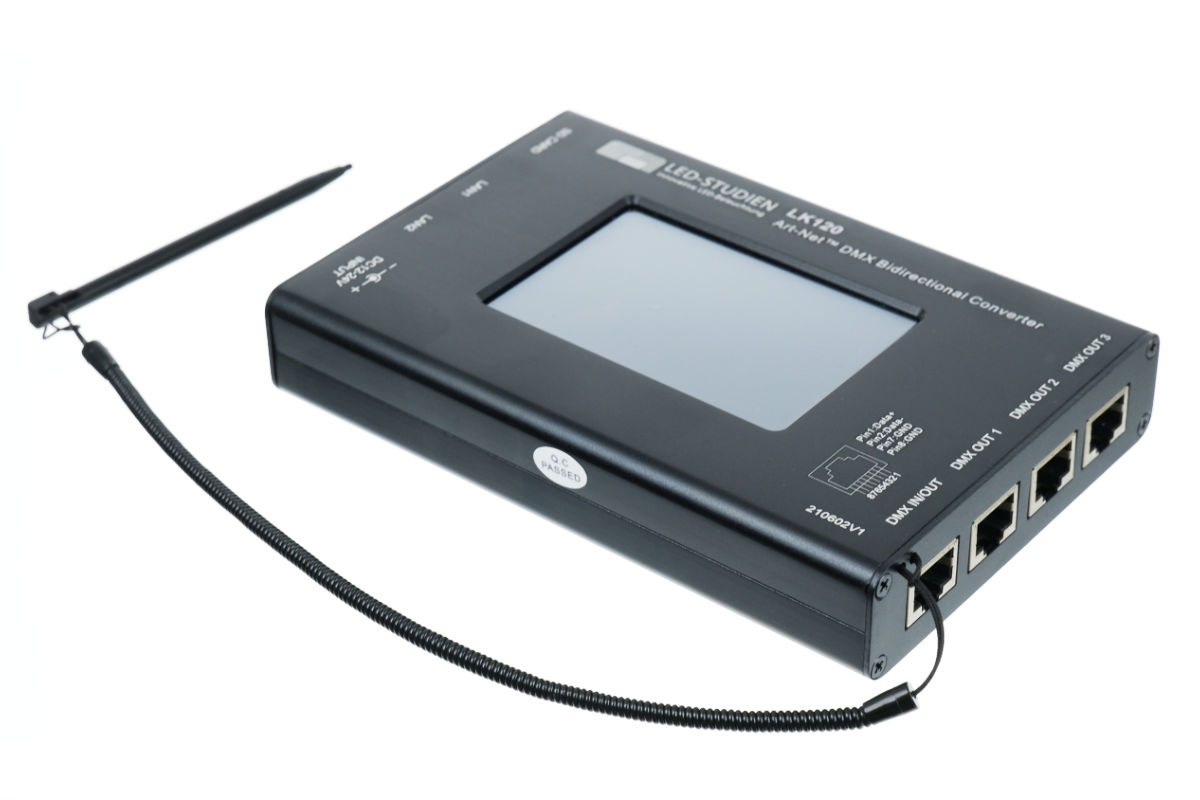

Der Art-Net™ DMX Bidirectional Konverter ist ein Ethernet zu DMX Adapter mit integriertem optischen DMX Splitter und
Ethernet-Switch-Funktion. Er verfügt über 4 x RJ45-DMX-Ausgänge, die alle optisch isoliert sind und mit den folgenden Protokollen kompatibel sind:
- DMX512
- DMX512-A
- Art-Net™ 4
Dabei kann der Konverter von Art-Net™ auf DMX und umgekehrt wandeln.
Weiterhin ist er auch als DMX-Splitter einsetzbar, indem der erste RJ45 DMX-Port als Eingang (DMX-IN) fungiert und das DMX-Signal auf 3 übrigen RJ45 DMX Ports verteilt (DMX-OUT 1-3).

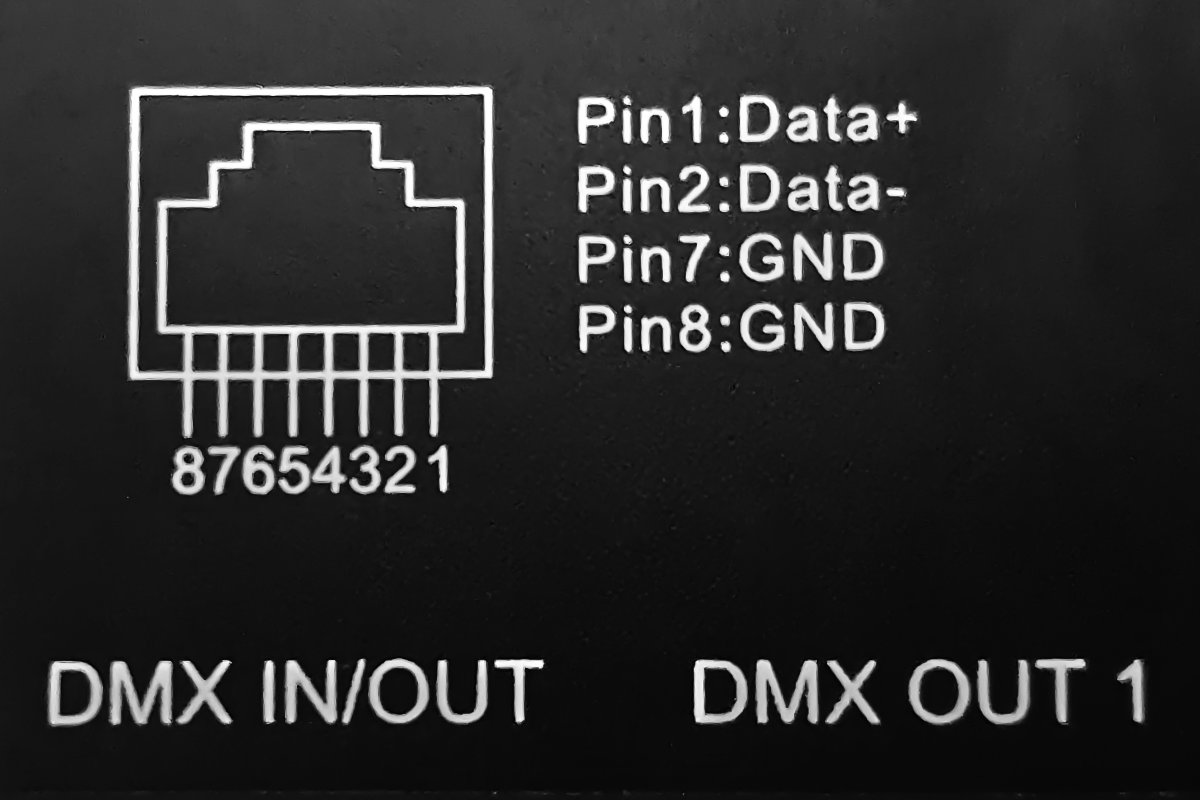

Pin-Belegung der RJ45-Buchsen:
- Pin1: DMX +
- Pin2: DMX -
- Pin7|8: GND
Die beiden Ethernet-Verbindungen sind 10/100BaseTx-Anschlüsse mit THROUGH-Funktionalität, die u.a. auch eine Verkettung mehrerer Art-Net™ DMX Bidirectional Converter erlauben.
Integration
Der Konverter bietet eine zuverlässige, hochgradig anpassbare Netzwerkinfrastruktur für komplexe Steuersysteme.
Er kann in folgenden Konfigurationen eingesetzt werden:
1.Arbeitsmodus ArtNet > DMX

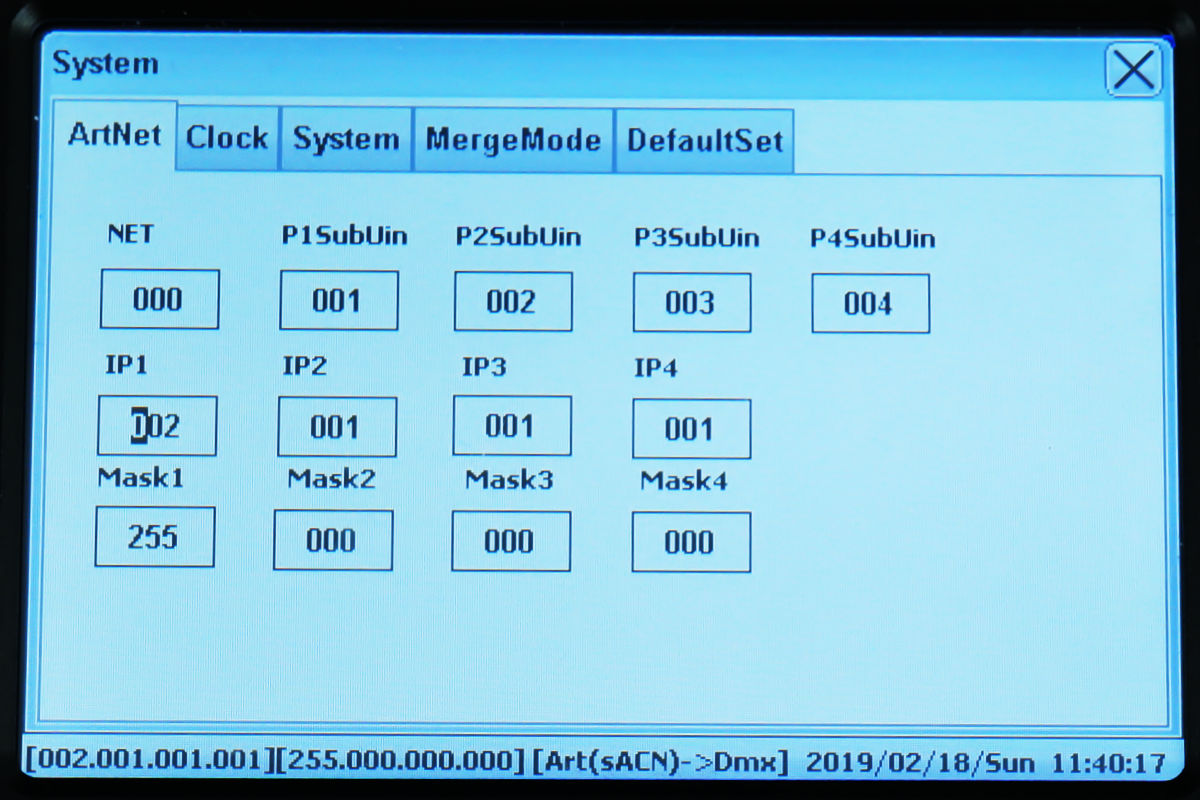

Art-Net™ kann auf die 4 DMX-OUT verteilt werden. Dabei können auch 2 Art-Net™-Streams via MERGE unterschiedlich auf die DMX OUTs verteilt werden. Die entsprechenden Settings (HTP, LTP) können im Menu des Konverters vorgenommen werden
2.Arbeitsmodus DMX > ArtNet
Das Signal am DMX IN kann in Art-Net™ konvertiert werden. Nur der erste RJ45 DMX Port kann als DMX IN genutzt werden. Die übrigen 3 sind reine DMX OUT.
3.Arbeitsmodus DMX-Splitter (1 IN > 3 OUT)

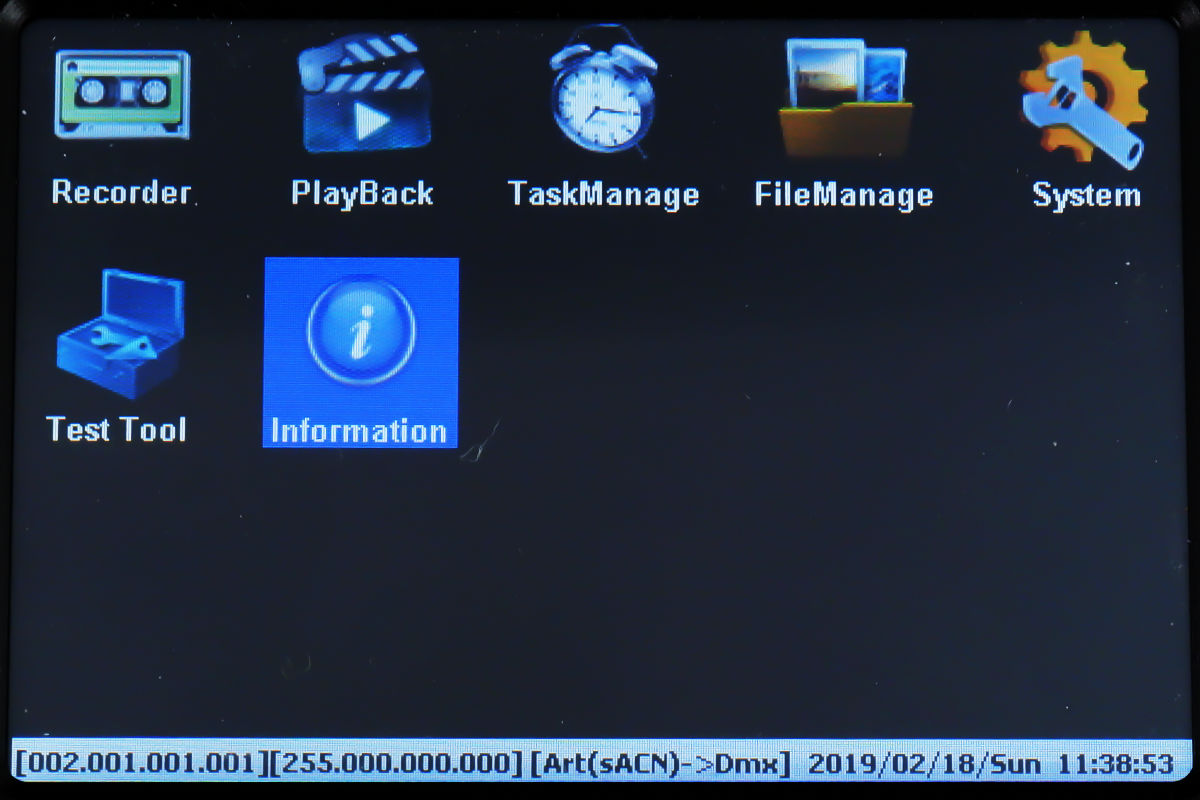

Bedienung
Unterstützte PC-Software: DMX Workshop, Luminair, Madrix, Sunlite uvm.
Record & Playback

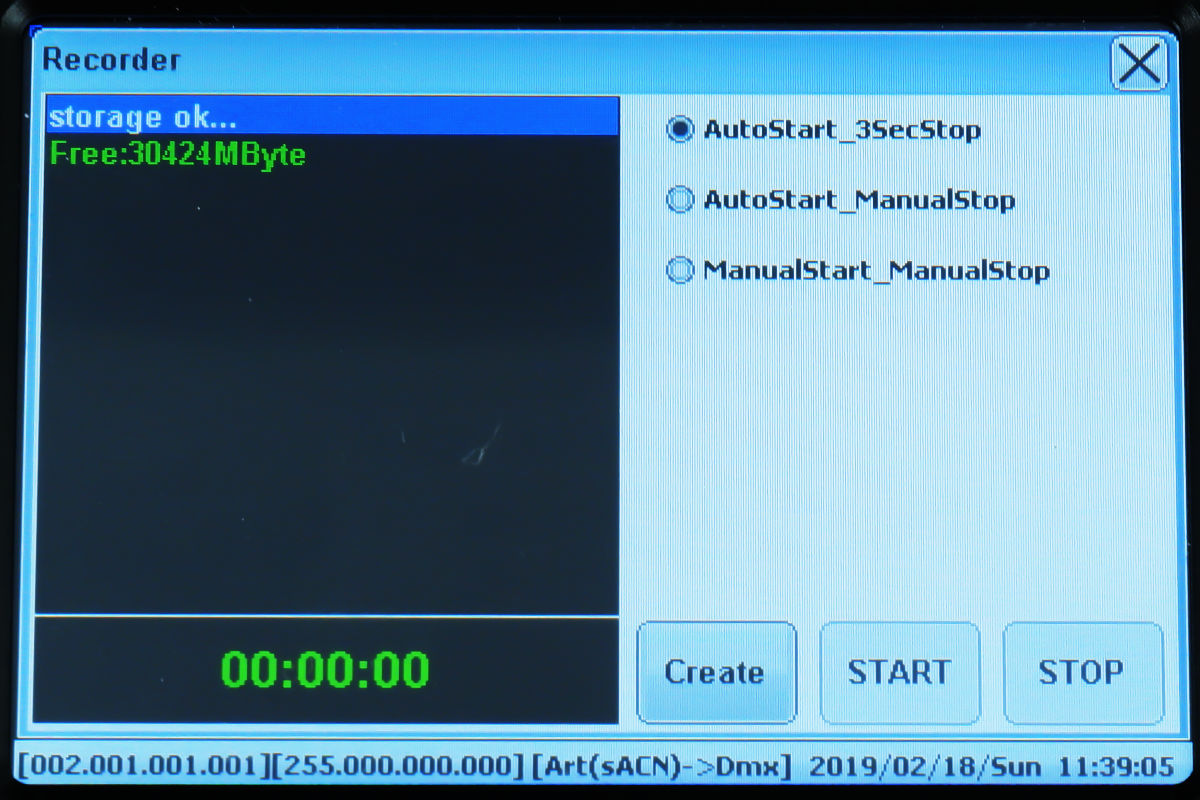

Die Recorder-Funktion ermöglicht die Aufzeichnung von Animationen, wie z.B. Farbsequenzen, von einer unterstützten PC-Software oder DMX-Konsole programmiert und via Art-Net™ abgespielt werden. Die Animationen werden dabei auf einer SD-Karte gespeichert und sind so auch austauschbar.

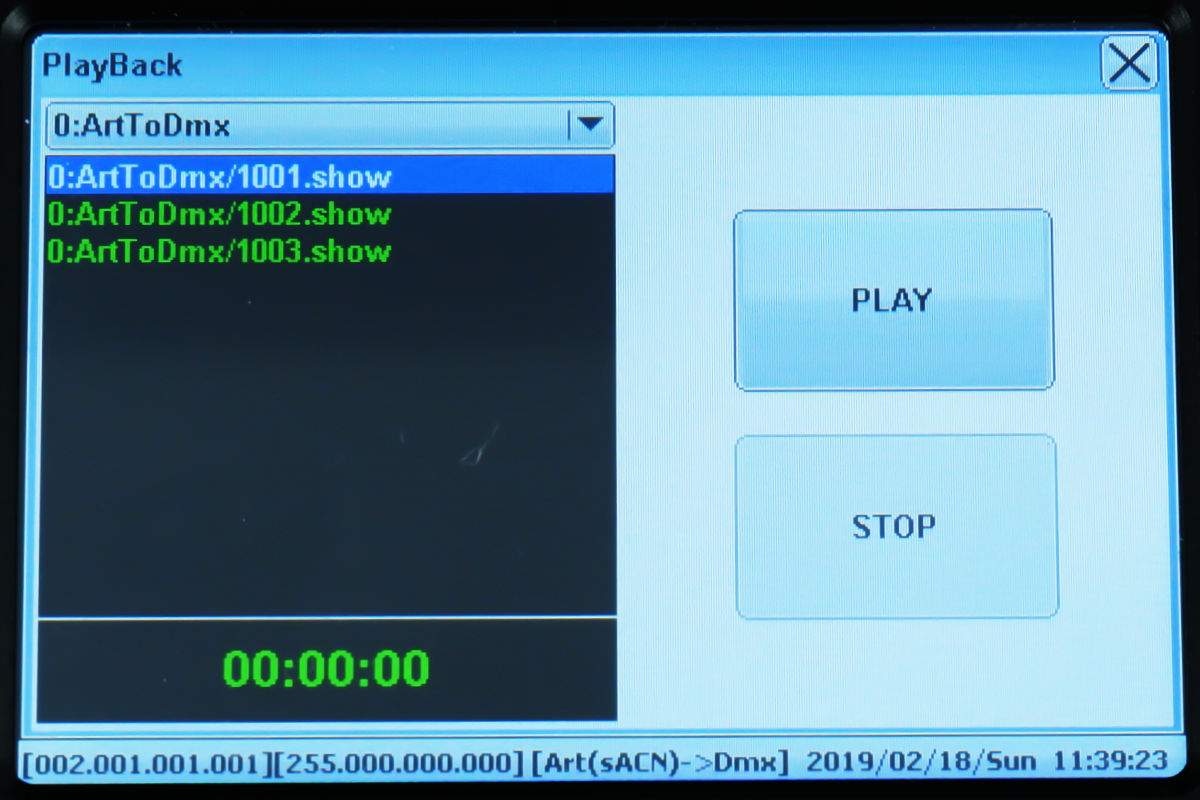

Mit der PlayBack-Funktion können Sie die aufgezeichneten Animationen dann im Standalone-Mode von der SD-Karte abspielen.

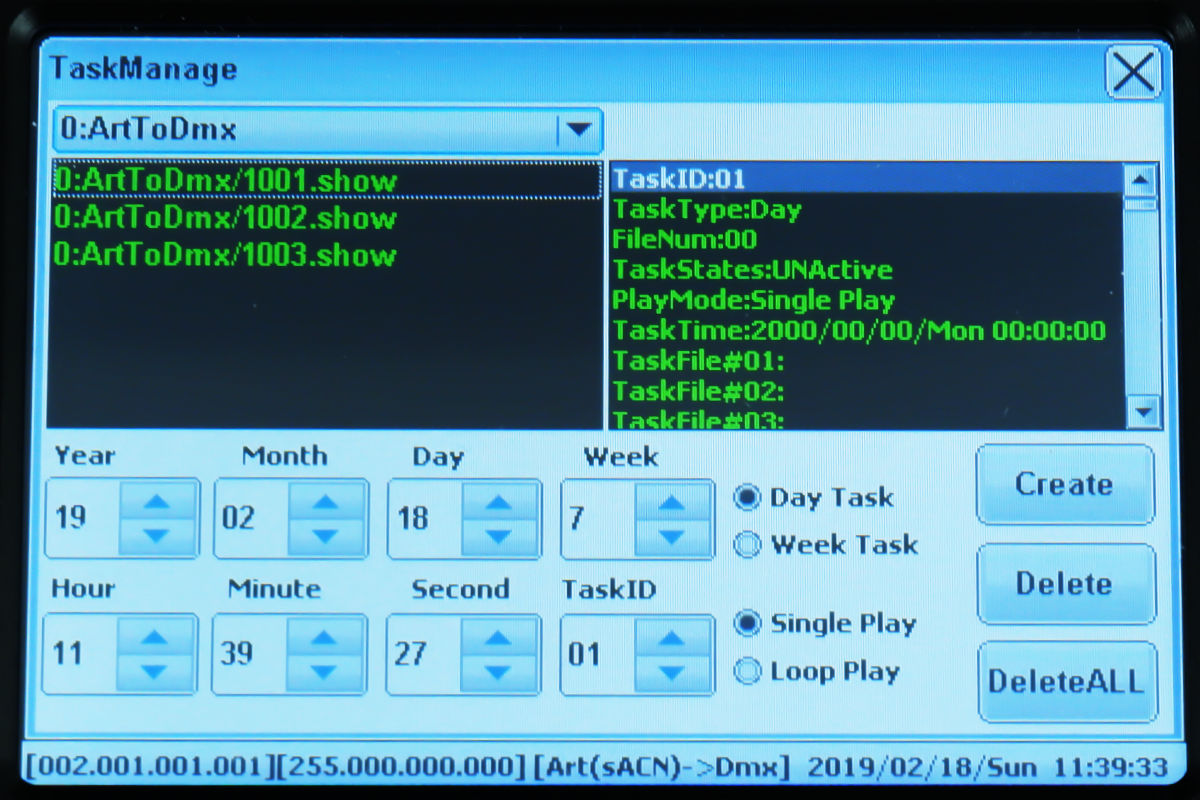

Task-Manager
Die TaskManage-Funktion erlaubt es, bis zu 10 zeitgesteuerte Aufgaben zu erstellen, die dann vorher ausgewählte Animationen abspielen. Für jede geplante Aufgabe können Sie bis zu 10 aufgezeichnete Animationen auswählen. Der Wiedergabemodus kann SinglePlay oder LoopPlay sein.
