Funk-Dimmer LK55-2 | 1 x 8A

LED-Studien GmbH

36,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 3-5 Tage

Artikelnummer: LK55-2

Lagerbestand: 192

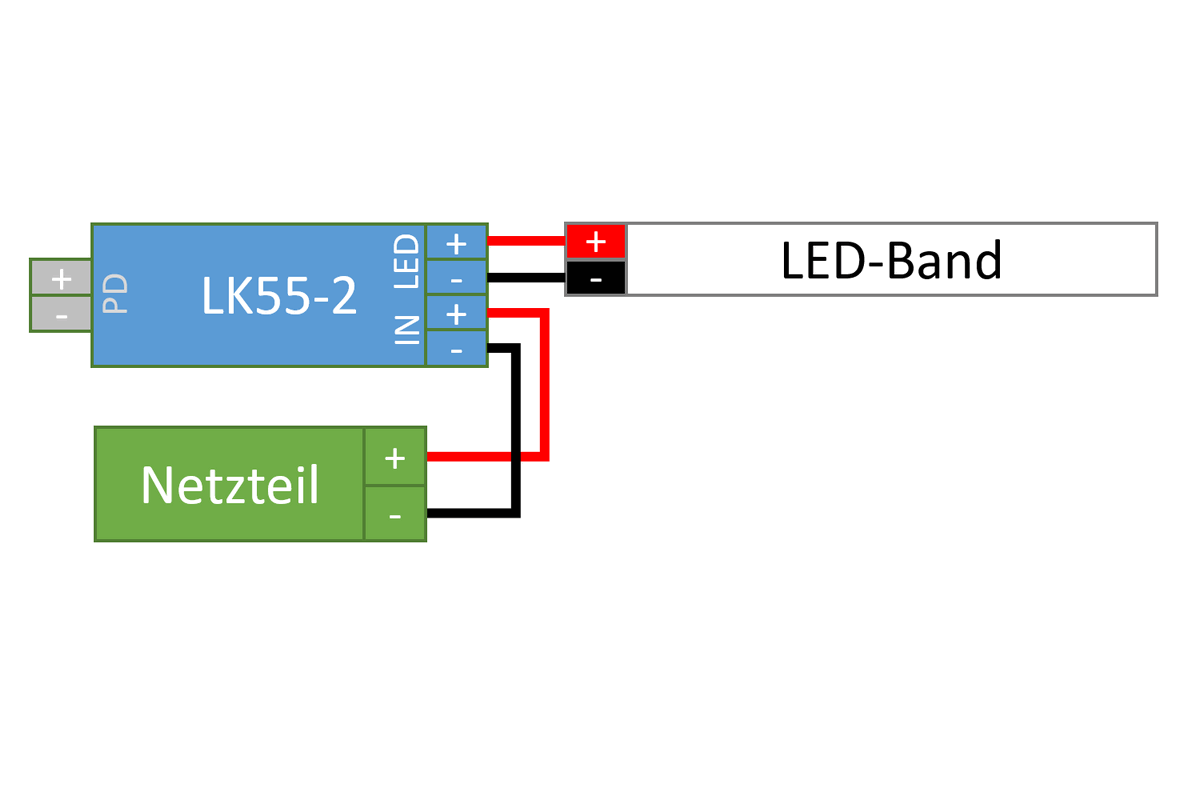

Der 1 x 8 Ampere Controller bietet nur einen Ausgang und ist damit ausschließlich als Dimmer geeignet. Durch die 8 Ampere können aber sehr leistungsstarke LED-Komponenten angeschlossen werden. Bei 24 Volt sind z.B. LED-Komponenten bis 170 Watt möglich. Der Controller wird zwischen Netzteil und der LED-Komponente installiert.

Ideal geeignet ist er für kleine und mittlere Installationen, sowie als Ergänzung bei größeren Installationen. Der Controller gehört zur Serie LK55 und ist mit allen dort vorhandenen Dimmer-Fernbedienungen kombinierbar.

HINWEISE:

Alle Controller unserer LK55-Serie merken sich die letzte Einstellung auch bei Stromverlust.

RGBW und CCT-Farbtemperatur Fernbedienungen haben am LK55-2 LED-Dimmer keine Funktion.

Technische Daten:

Spannung: 12V-36V DC
Leistung: Stromanschluss via externem Schaltnetzteil (nicht enthalten)
Belastung: 1 x 8A
Min. Dimstufe: <1% (bei RGB/W <3%)

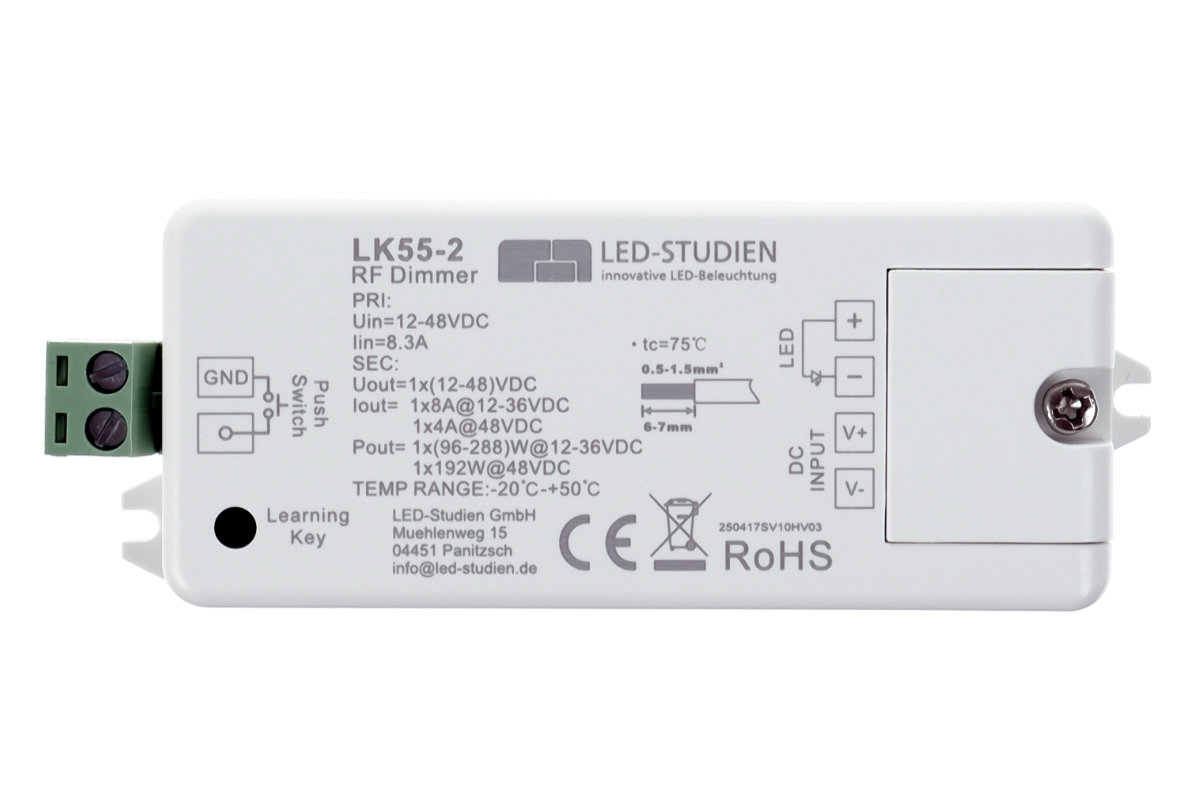

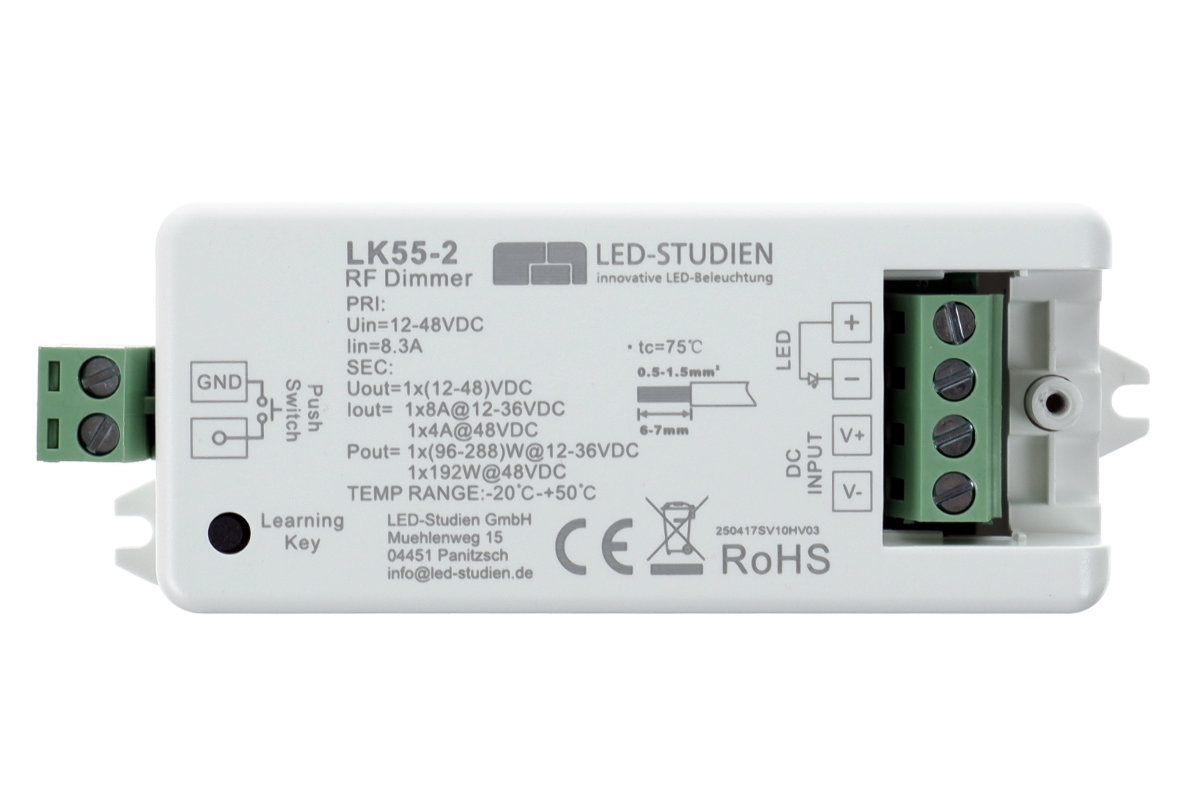

Anschluss: Eingang: V+/Masse, Push-Button; Ausgang: V+/Masse
IP Klasse: IP 20

Abmessungen: LxBxH 95x37x20mm

Betrieb über Tast-Eingang

Der LK55-2 bietet auf der Rückseite 2 grüne Schraubklemmen für einen Tasteingang. An diesen kann z.B. ein einfacher Taster angeschlossen werden und so ohne Funk das Licht gesteuert werden. Kurzer Tastendruck schaltet die LEDs an und aus. Langer Tastendruck dimmt die LEDs auf und ab. Anstatt eines Tasters können im Prinzip auch nur 2 Kabel angeschlossen werden, die dann kurz oder lang zusammengehalten werden.

LK55-2 Push Dim

Anmerkung:

Es ist nicht zu empfehlen, mehrere Controller parallel an einem Taster über PushDim zu betreiben. PushDim wird über einen kleinen Stromfluss realisiert und mehrere Controller parallel können sich hier negativ beeinflussen, so dass das Tastersignal falsch interpretiert wird. Verwenden Sie für parallele Steuerung z.B. die Funk-Option mit LK55p Tastereinbaumodulen oder als kabelgebundene Option eine Lösung mit 1-10V Reglern.

> Videoanleitung zum Dimmen über Funk

> Videoanleitung zum Dimmen über Kabel mit PUSH DIM

Hersteller

LED-Studien GmbH

Mühlenweg 15

04451 Panitzsch

^{info@led-studien.de}

Video

Video-Anleitungen zum LK55-2

Passende Funksteuerung für Controller

Handfernbedienung Touchrad | 4 Zonen

Steuerung der Helligkeit bis zu 4 Lichtzonen steuerbar Touchrad zur Einstellung der Helligkeit 1 Kanal 3 Speichertasten für individuelle Einstellungen Alle Fernbedienungen können sämtliche Controller / Empfänger der Serie LK55 steuern und bei Bedarf auch den WiFi-Controller LK35. Dabei ist es auch möglich, dass mehrere Fernbedienungen einen Controller steuern. Z.B. eine Handfernbedienung und ein zusätzliches Funk-Wandpanel oder mehrere Funk-Wandpanels an verschiedenen Positionen im Raum. Bei Bedarf können bis zu 8 Fernbedienungen 1 Controller steuern. HINWEIS: Die LK55 Fernbedienung zum reinen Dimmen sollte nicht in Kombination mit CCT-LED-Streifen (einstellbare Farbtemperatur) oder RGBW-LED-Streifen verwendet werden, sondern nur für rein weiße LED-Streifen mit fester Farbtemperatur. Hintergrund: Beim Dimmen über würden Sie hier sämtliche Farbeinstellungen verlieren, da die LED-Controller alle Ausgänge (RGBW oder WW/KW) identisch herunter oder rauf fahren. Dimmen Sie stattdessen über die passenden CCT- bzw. RGBW-Fernbedienungen. Technische Daten: Artikel-Nr. LK55FB1 Stromversorgung 3 x 1,5V AAA Batterien Abmessungen (LxBxH) 120x55x17mm Bedienung: Dieses Video erklärt die Funktionen der LK55FB1.

Artikelnummer: LK55FB1

49,00 €*

Tisch-Fernbedienung | 1 Zone

Für 1-Kanal Empfänger der Serie LK55 Steuerbare Zonen: 1 Alle Fernbedienungen können sämtliche Controller / Empfänger der Serie LK55 steuern und bei Bedarf auch den WiFi-Controller LK35. Dabei ist es auch möglich, dass mehrere Fernbedienungen einen Controller steuern. Z.B. eine Handfernbedienung und ein zusätzliches Funk-Wandpanel oder mehrere Funk-Wandpanels an verschiedenen Positionen im Raum. Bei Bedarf können bis zu 8 Fernbedienungen 1 Controller steuern. HINWEIS: Die LK55 Fernbedienung zum reinen Dimmen sollte nicht in Kombination mit CCT-LED-Streifen (einstellbare Farbtemperatur) oder RGBW-LED-Streifen verwendet werden, sondern nur für rein weiße LED-Streifen mit fester Farbtemperatur. Hintergrund: Beim Dimmen über würden Sie hier sämtliche Farbeinstellungen verlieren, da die LED-Controller alle Ausgänge (RGBW oder WW/KW) identisch herunter oder rauf fahren. Dimmen Sie stattdessen über die passenden CCT- bzw. RGBW-Fernbedienungen. Technische Daten: Artikel-Nr. LK55Ts Stromversorgung 3V DC, CR2025 Abmessungen (LxBxH) 65x90x80mm

Artikelnummer: LK55Ts

34,00 €*

Fernbedienung mit Taster | 1 Zone | Wandmontage

Variante wählen: Taster

Taster/Dimmer für den Wandeinbau oder durch die ultraflache Bauweise direkt zum Aufkleben oder Schrauben auf die Wand. für Universal-Controller der Serie LK55 Steuerbare Zonen: 1 Stromversorgung: 3V CR2430 Batterie Einsatz in einer Standard-Schalterserie Da der Tastereinsatz das standardisierte 55er-Maß (55x55mm) nutzt, kann auch ein anderer Rahmen genutzt werden. Der mittige Taster lässt sich dafür herausnehmen und in den Rahmen einer bekannten Schalterserie einsetzen, z.B. JUNG AS 500, MERTEN M, GIRA System 55 oder GIRA E2. Alle großen Hersteller haben Schalterserien im Programm, die zum 55er-Standardmaß passen. LK55-Serie Alle Fernbedienungen können sämtliche Controller / Empfänger der Serie LK55 steuern und bei Bedarf auch den WiFi-Controller LK35. Dabei ist es auch möglich, dass mehrere Fernbedienungen einen Controller steuern. Z.B. eine Handfernbedienung und ein zusätzliches Funk-Wandpanel oder mehrere Funk-Wandpanels an verschiedenen Positionen im Raum. Bei Bedarf können bis zu 8 Fernbedienungen 1 Controller steuern. Die Reichweite des Funksignals beträgt bis zu 30m. Dabei ist kein Sichtkontakt notwendig. Massive Wände aus Beton, Ziegel o.ä. schwächen das Funksignal natürlich. HINWEIS: Die LK55 Fernbedienung zum reinen Dimmen sollte nicht in Kombination mit CCT-LED-Streifen (einstellbare Farbtemperatur) oder RGBW-LED-Streifen verwendet werden, sondern nur für rein weiße LED-Streifen mit fester Farbtemperatur. Hintergrund: Beim Dimmen über würden Sie hier sämtliche Farbeinstellungen verlieren, da die LED-Controller alle Ausgänge (RGBW bzw. WW/KW) identisch herunter oder rauf fahren. Dimmen Sie stattdessen über die passenden CCT- bzw. RGBW-Fernbedienungen. Technische Daten: Artikel Nr. LK55K1w Stromversorgung 3V CR2430 Batterie Abmessungen (BxLxT) 86x86, Einbautiefe: 13mm Installation: Kombination mit Rahmen bekannter MarkenDas Innere des ZigBee-Tasters entspricht dem 55x55mm Standard und passt somit in die Rahmen zahlreicher Anbieter. Getestet sind:GIRA System 55 & 55 E2 BUSCH JÄGER Balance-SI JUNG AS500 & A550MERTEN 1-M, M-Smart & M-Plan II KOPP HK07 BERKER S.1 ELTAKO R-rwPANASONIC Karre Plus 55 LEGRAND Seano OPUS 55 Inform

Artikelnummer: LK55K1w

39,00 €*

Fernbedienung mit Drehknopf | Wandeinbau

Farbe: weiß

für 1-Kanal Empfänger der Serie LK55 Steuerbare Zonen: 1 Batteriebetrieb: 3V DC, CR2025 Alle Fernbedienungen können sämtliche Controller / Empfänger der Serie LK55 steuern und bei Bedarf auch den WiFi-Controller LK35. Dabei ist es auch möglich, dass mehrere Fernbedienungen einen Controller steuern. Z.B. eine Handfernbedienung und ein zusätzliches Funk-Wandpanel oder mehrere Funk-Wandpanels an verschiedenen Positionen im Raum. Bei Bedarf können bis zu 8 Fernbedienungen 1 Controller steuern. Die Reichweite des Funksignals beträgt bis zu 30m. Dabei ist kein Sichtkontakt notwendig. Massive Wände aus Beton, Ziegel o.ä. schwächen das Funksignal natürlich. Stromversorgung: Beachten Sie, dass einige Modelle mit einer Batterie (Knopfzelle) versorgt werden, die alle 1-2 Jahre getauscht werden muss. Dies gilt für alle Taster- und Poti-Modelle. Sämtliche Modelle mit Touch-Feld können über das 230V Hausnetz versorgt werden, so das kein Batteriewechsel anfällt. Kombination mit Schalterserien bekannter Hersteller Der Gehäuse-Rahmen der Steuerungen misst 86x86mm mit einer Tiefe von 12mm. Für den Fall, dass Sie die Wandsteuerung mit Lichtschaltern, Steckdosen etc. kombinieren möchten, sind folgende Schalterserien in Design und Maßen ähnlich: MERTEN M-Plan GIRA E2 (flacher Einbau) JUNG Serie A Creation KOPP HK i8 ROHDE+ROHDE Prüfen Sie die exakten Maße direkt bei den Herstellern. HINWEIS: Die LK55 Fernbedienung zum reinen Dimmen sollte nicht in Kombination mit CCT-LED-Streifen (einstellbare Farbtemperatur) oder RGBW-LED-Streifen verwendet werden, sondern nur für rein weiße LED-Streifen mit fester Farbtemperatur. Hintergrund: Beim Dimmen über würden Sie hier sämtliche Farbeinstellungen verlieren, da die LED-Controller alle Ausgänge (RGBW bzw. WW/KW) identisch herunter oder rauf fahren. Dimmen Sie stattdessen über die passenden CCT- bzw. RGBW-Fernbedienungen. Technische Daten: Artikel Nr. LK55W Stromversorgung 110-240VAC Abmessungen (BxLxT) 86x86x12mm, Einbautiefe: 20mm Installation:

Artikelnummer: LK55Ww

34,00 €*

Fernbedienung mit Touchfeld | 4 Zonen | Wandeinbau 230V

für Universal-Controller der Serie LK55 Steuerbare Zonen: 4 Speicherplätze: 3 Stromversorgung: 100-240VAC Alle Fernbedienungen können sämtliche Controller / Empfänger der Serie LK55 steuern und bei Bedarf auch den WiFi-Controller LK35. Dabei ist es auch möglich, dass mehrere Fernbedienungen einen Controller steuern. Z.B. eine Handfernbedienung und ein zusätzliches Funk-Wandpanel oder mehrere Funk-Wandpanels an verschiedenen Positionen im Raum. Bei Bedarf können bis zu 8 Fernbedienungen 1 Controller steuern. Die Reichweite des Funksignals beträgt bis zu 30m. Dabei ist kein Sichtkontakt notwendig. Massive Wände aus Beton, Ziegel o.ä. schwächen das Funksignal natürlich. Stromversorgung: Beachten Sie, dass einige Modelle mit einer Batterie (Knopfzelle) versorgt werden, die alle 1-2 Jahre getauscht werden muss. Dies gilt für alle Taster- und Poti-Modelle. Sämtliche Modelle mit Touch-Feld können über das 230V Hausnetz versorgt werden, so das kein Batteriewechsel anfällt. Kombination mit Schalterserien bekannter Hersteller Der Gehäuse-Rahmen der Steuerungen misst 86x86mm mit einer Tiefe von 12mm. Für den Fall, dass Sie die Wandsteuerung mit Lichtschaltern, Steckdosen etc. kombinieren möchten, sind folgende Schalterserien in Design und Maßen ähnlich: MERTEN M-Plan GIRA E2 (flacher Einbau) JUNG Serie A Creation KOPP HK i8 ROHDE+ROHDE Prüfen Sie die exakten Maße direkt bei den Herstellern. HINWEIS: Die LK55 Fernbedienung zum reinen Dimmen sollte nicht in Kombination mit CCT-LED-Streifen (einstellbare Farbtemperatur) oder RGBW-LED-Streifen verwendet werden, sondern nur für rein weiße LED-Streifen mit fester Farbtemperatur. Hintergrund: Beim Dimmen über würden Sie hier sämtliche Farbeinstellungen verlieren, da die LED-Controller alle Ausgänge (RGBW bzw. WW/KW) identisch herunter oder rauf fahren. Dimmen Sie stattdessen über die passenden CCT- bzw. RGBW-Fernbedienungen. Technische Daten: Artikel Nr. LK55TA1w Stromversorgung 110-240VAC Abmessungen (BxLxT) 86x86x12mm, Einbautiefe: 20mm Bedienung:

Artikelnummer: LK55TA1w

55,00 €*

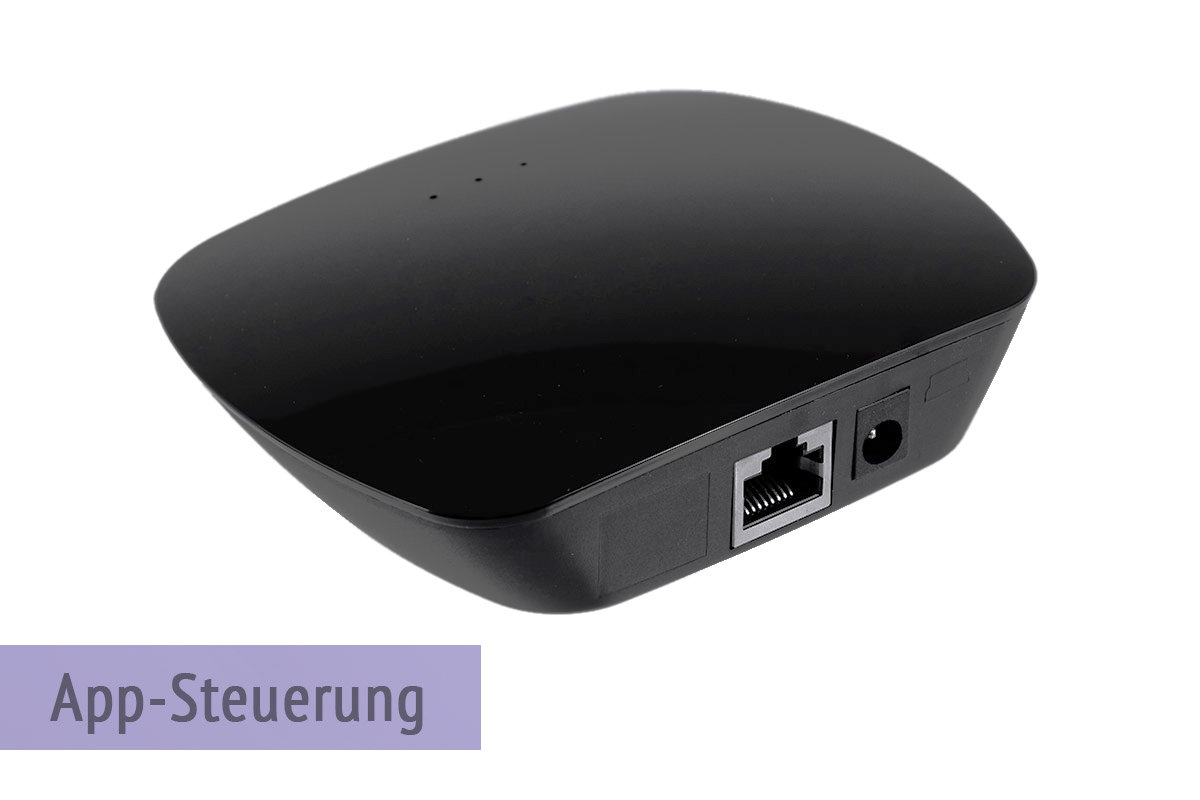

WLAN Bridge
